Адгезиметр битумных и полимерных покрытий СМ-1У

Адгезиметр битумных и полимерных покрытий СМ-1У предназначен для определения адгезии (усилия прилипания) битумного или полимерного изоляционного покрытия к поверхности трубопровода при контроле качества изоляционных работ в полевых и заводских условиях.

Условия эксплуатации устройства СМ-1У:

• адгезиметр используется в условиях умеренного климата при температуре окружающего воздуха от -40 до +40°С и относительной влажности воздуха 85% при +20°С;
• показатели адгезии измеряют при температуре 293 К (20°С), если не оговорены иные условия (ГОСТ  Р 51164-98).

Устройство и принцип работы изделия

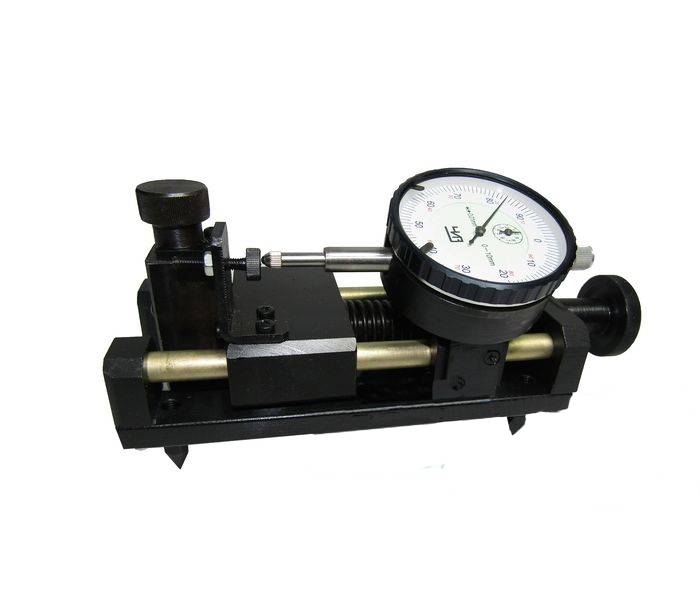

Устройство СМ-1У состоит из основания, на котором установлены опоры. С помощью опор крепятся направляющие, по которым могут передвигаться каретка с упором и каретка с индикатором 6. Каретки соединены тарированной пружиной и могут передвигаться по направляющим при вращении маховика. На каретке с упором установлен корпус, в который с помощью винта, в зависимости от вида покрытия, устанавливаются соответствующие насадки (для битумных изоляционных покрытий или для полимерных изоляционных лент). Для крепления устройства на поверхности изолированного трубопровода, на основании укреплены четыре ножки.

Принцип действия прибора  основан на измерении линейных деформаций, возникающих от усилий сдвига пружины. Усилие сдвига или отслаивания изоляции фиксируется индикатором при вращении маховика.

Калибровка

Калибровка адгезиметра СМ-1У проводится предприятием изготовителем по методи-ке МК5024273.02.14. Первая калибровка собранного  изделия проводится  перед его реализацией.

Межкалибровочный интервал адгезиметра составляет 1 год.

ТУ 4273-031-12719185-2011
