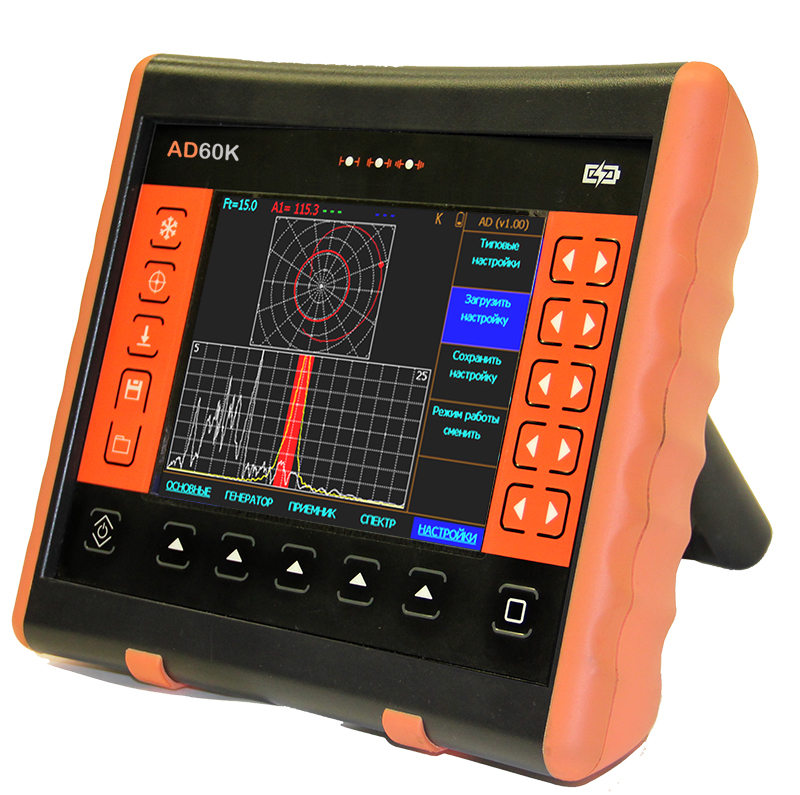

Акустический дефектоскоп АД-60К предназначен для акустического контроля изделий из композитных и других материалов с большим затуханием с помощью импедансного метода и метода свободных колебаний, на предмет определения расслоений, непроклеев, внутренних дефектов в изделиях из слоистых пластиков, композитных и сотовых материалов.

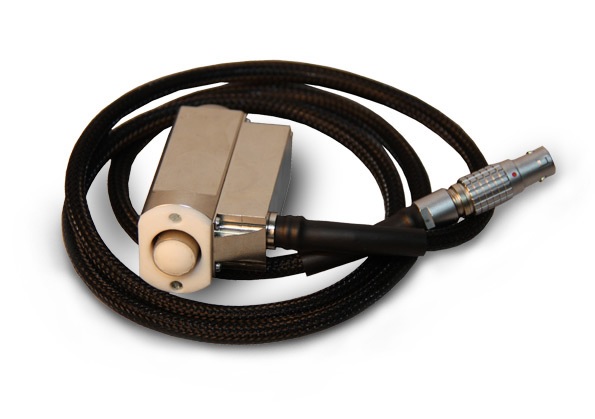

Акустический дефектоскоп АД-60К позволяет подключать любые типы импедансных (совмещенные, раздельно-совмещенные) и ударных (с пьезоэлементами или микрофоном) преобразователей.

Дефектоскоп сочетает в себе последние достижения аналоговой и цифровой техники, широкую универсальность, богатые функциональные возможности, удобство и простоту пользования, высокую надежность.

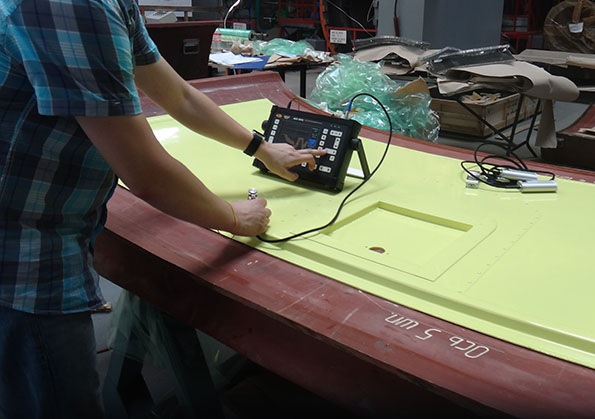

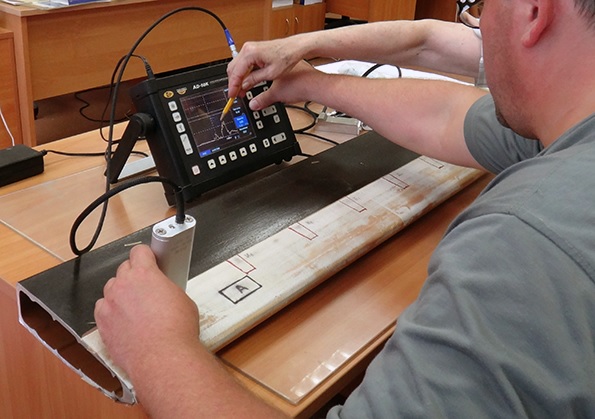

Прибор разработан большей частью для нужд оборонных предприятий. В частности для контроля многослойных изделий ударным методом, таких как склеенные между собой слои металл/резина/резина/резина, при этом непроклеи возможно выявлять со стороны металла в любом из слоев. Контроль многослойных изделий возможен только при помощи ударных преобразоватей УДм-60; УДп-60 (поставляются опционально).

Особенности:

  • функция регулировки АЧХ — программируемого изменения чувствительности в спектральной области по 10 участкам
  • память прибора позволяет сохранять А-сигнал, В-сигнал, параметры настройки и результаты измерения
  • сохранение и вызов настроек дефектоскопа — 100 настроек
  • сохранение и просмотр результатов на экране дефектоскопа — 1000 результатов контроля
  • возможность подключения импедансных и ударных преобразователей без подстройки к электронному блоку
  • все преобразователи оснащаются износостойкими корундовыми наконечниками, которые в разы увеличивают срок службы преобразователя, а так же исключают вероятность повреждения контролируемой поверхности
  • отдельная регулировка усиления во временной и частотной областях
  • функция программируемого изменения чувствительности в спектральной области
  • оконная функция Хамминга
  • одновременное отображение реального сигнала с преобразователя и его спектра с раздельным регулированием усиления во временной и спектральной области
  • регулировка положения строба во временной области и четыре независимых зоны контроля в частотной области
  • интерфейс Ethernet для связи с ПК

Области применения:

  • Авиационная и космическая промышленность
  • Военная промышленность
  • Машиностроение
  • Судостроение и судоремонт
  • Коммунальное хозяйство

Акустический дефектоскоп АД-60К характеристики:

Параметр Значение
Импульс возбуждения радиоимпульс с амплитудой 25/50В,
и программируемой формой
Диапазон регулировки усиления 100 дБ, с шагом 0.5, 1, 2 или 6 дБ во временной области + 30дБ в частотной области
Отображение сигнала радиосигнал во временной области, спектр
Зоны контроля четыре независимых зоны АСД в частотной области, регулируемый по положению строб во временной области
Автоматическая Сигнализация Дефектов (АСД) световая и звуковая,
индивидуальная логика определения дефекта в зоне
Дисплей Цветной, TFT 640 х 480 точек
(135 х 100 мм). Специальная функция для работы на ярком солнечном свете
А-сигнал 480 x 300 точек в стандартном режиме
Память 500 настроек с А-сигналом
1000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола)
Интерфейс Ethernet
Разъем подключения преобразователей LEMO FGG.1B
Аккумулятор Li-ion 8 А/ч
Время работы 6-8 часов от аккумуляторов
Внешнее питание блок питания от сети 220 В, 50 Гц  AC
Напряжение питания 18V/3,5A DC
Диапазон рабочих температур от -30 C до +55 C
Размер (В x Ш x Д) 190 мм x 285 мм x 50 мм
Масса 3,5 кг с аккумуляторами



Акустический дефектоскоп АД-60К комплект поставки:

Акустический импедансный дефектоскоп АД-60К (базовый комплект, импедансный метод контроля):

электронный блок АД-60К 1
Li-ion аккумулятор (встроенный) 1
блок питания сетевой 18В / 220В 1
защитный чехол с блендой и креплением на корпусе оператора 1
SP-60 преобразователь импедансный сомещенный 1
RSP-60 преобразователь импедансный раздельно-сомещенный 1
СО-91 образец для проверки работоспособности 1
кабель 60-Ethernet-1m для связи с ПК 1
кабель 60-Ethernet-2m для связи с ПК 1
Ethernet Switch 1
программное обеспечение на CD-диске 1
комплект документации (руководство пользователя, паспорт, сертификат калибровки) 1
кейс для переноски 1

Акустический импедансный дефектоскоп АД-60К (универсальный к-т, импедансный + метод свободных колебаний):

электронный блок АД-60К 1
Li-ion аккумулятор (встроенный) 1
блок питания сетевой 18В / 220В 1
защитный чехол с блендой и креплением на корпусе оператора 1
SP-60 преобразователь импедансный сомещенный 1
RSP-60 преобразователь импедансный раздельно-сомещенный 1
UDM-60 преобразователь ударный с микрофонным приемником 1
СО-91 образец для проверки работоспособности 1
кабель 60-Ethernet-1m для связи с ПК 1
кабель 60-Ethernet-2m для связи с ПК 1
Ethernet Switch 1
программное обеспечение на CD-диске 1
комплект документации (руководство пользователя, паспорт, сертификат калибровки) 1
кейс для переноски 1

Акустический импедансный дефектоп АД-60К (экспертный к-т, импедансый + метод свободных колебаний):

электронный блок АД-60К 1
Li-ion аккумулятор (встроенный) 1
блок питания сетевой 18В / 220В 1
защитный чехол с блендой и креплением на корпусе оператора 1
SP-60 преобразователь импедансный сомещенный 1
RSP-60 преобразователь импедансный раздельно-сомещенный 1
UDM-60 преобразователь ударный с микрофонным приемником 1
UDP-60 преобразователь ударный с пьезоприемником 1
СО-91 образец для проверки работоспособности 1
кабель 60-Ethernet-1m для связи с ПК 1
кабель 60-Ethernet-2m для связи с ПК 1
Ethernet Switch 1
программное обеспечение на CD-диске 1
комплект документации (руководство пользователя, паспорт, сертификат калибровки) 1
кейс для переноски 1
