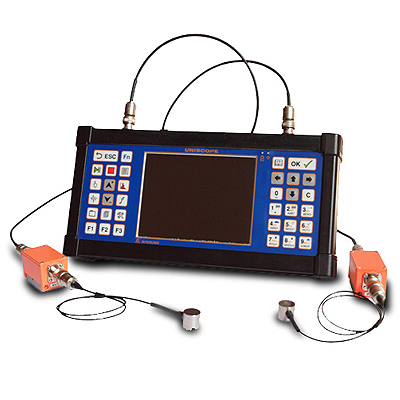

Акустико-эмиссионная система UNISCOPE

Тип оборудования: Акустико-эмиссионная система

Производитель: «ИНТЕРЮНИС», Россия

Гарантия: 12 месяцев

 Соответствие «UNISCOPE» требованиям безопасности и качества продукции подтверждено сертификатом ГОСТ Р и разрешением Ростехнадзора РФ на применение на опасных производственных объектах.

Назначение акустико-эмиссионной системы UNISCOPE:

  • Неразрушающимого контроля методом АЭ без вывода из эксплуатации: магистральных, промысловых и технологических трубопроводов, сосудов давления, резервуаров, котлов, буровых вышек, кранов, мостов и других объектов.
  • Выявления зарождений и развития трещин.
  • Поиска мест коррозии, течи, зон с повышенным уровнем напряжения.
  • Определения координат и оценки параметров дефектов.
  • Отслеживания различных технологических процессов и оценки технического состояния ответственных крупногабаритных конструкций, протяженных или особо опасных объектов в режиме реального времени.

Акустико-эмиссионная система UNISCOPE обладает следующими отличительными особенностями:

  • малый вес и максимальное удобство при работе в полевых условиях
  • надежная защита от неблагоприятных внешних факторов
  • приспособленность к отрицательным температурам
  • современный уровень аппаратно-программного обеспечения
  • расширенный функционал прибора за счет использования различных внешних измерительных блоков, для решения разнообразных задач
  • графическое отображение результатов измерений на цветном LCD дисплее со светодиодной подсветкой
  • возможность хранение больших объемов данных на легкодоступных съемных носителях информации
  • продолжительное время работы от двух встроенных аккумуляторов
  • интегральность метода АЭ, которая заключается в том, что, используя один или несколько датчиков, установленных неподвижно на поверхности объекта, можно проконтролировать весь объект целиком (100% контроль). Это свойство метода акустической эмиссии особенно полезно при исследовании труднодоступных (не доступных) поверхностей контролируемого объекта
  • обнаружение и регистрация развивающихся дефектов, что дает возможность классифицировать дефекты по степени их опасности (влияние на прочность) для контролируемого объекта
  • оптимальное соотношение эффективность стоимость

Описание основных режимов работы

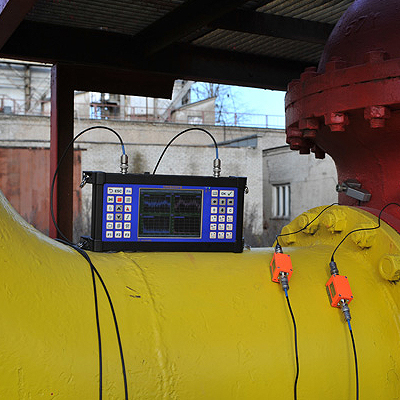

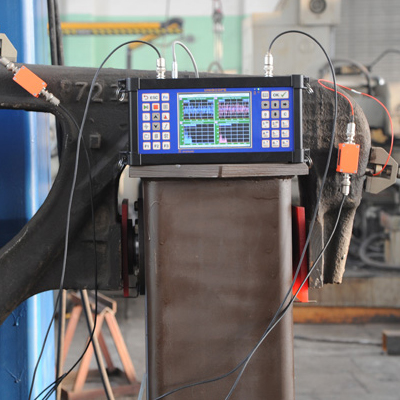

В режиме АЭ измерений «UNISCOPE» предназначен для неразрушающего контроля без вывода из эксплуатации промысловых и технологических трубопроводов, переходов и перемычек, запорной арматуры и регуляторов давления, сосудов и баллонов, грузоподъемных механизмов и другого промышленного оборудования с возможностью линейной локализации и оперативной оценки степени опасности источников АЭ.

Основные характеристики аналогового канала регистрации АЭ приведены в таблице 2. Кроме того, для улучшения качества выделения полезного сигнала на фоне шумов различного рода предусмотрено применение прогружаемых цифровых частотных фильтров и предварительной аппаратной фильтрации входных данных по параметрам АЭ-импульсов. Параллельно с регистрацией АЭ по двум  аналоговым каналам реализована возможность записи параметрической информации и по двум цифровым каналам в едином масштабе времени для повышения качества анализа диагностической информации.

Диапазон рабочих частот 0,5 Гц … 1 МГц
Варианты переключаемых частотных диапазонов 0,5 Гц … 30 кГц,
1 кГц … 100 кГц,
30 кГц … 1 МГц
Варианты длин подключаемых кабельных линий 10 м,  50 м
Разрядность АЦП 16 бит
Максимальная частота преобразования АЦП 20 МГц
Размер буфера записи осциллограммы по каждому каналу 8 Мб
Синхронность работы аналоговых и входов ±1 мкс

Таблица 2. Основные характеристики аналогового канала регистрации АЭ.

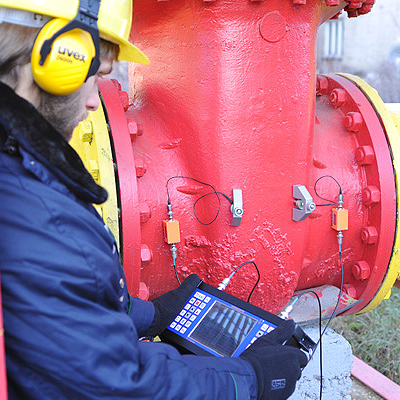

В режиме течеискания «UNISCOPE» позволяет выявлять и количественно оценивать величины протечек запорной арматуры различного типа и назначения, рабочего давления и диаметра для жидкой и газообразной рабочей среды. Функция течеискания реализована на базе каналов регистрации АЭ импульсов. Характерная форма течевых сигналов распознается программным обеспечением системы. На основании параметров этих сигналов оценивается величина расхода среды. В зависимости от типа рабочей среды, проходного диаметра и рабочего давления запорной арматуры средняя погрешность расхода утечки может составлять от 0,1 до 20 л/мин.

В режиме тензометрии «UNISCOPE» проводит измерение НДС объекта в реальном масштабе времени. Важной особенностью работы в этом режиме является возможность его использовать совместно с АЭ измерениями для параметрического сопровождения контроля посредством наблюдения за изменением величины и характера нагружения.

Для подключения резистивного моста в «UNISCOPE» использована шестипроводная схема, что позволяет проводить измерения НДС на удалении до 10 м от базового блока. Основные характеристики тензометрического канала приведены в таблице 3.

Режимы работы «датчик» / «мост»
Сопротивление тензорезисторов:
— режим «датчик»
— режим «мост»
120 Ом

не менее 120 Ом

Диапазон входного сигнала ± 10, 20, 40, 80 мВ
Разрядность АЦП 24 бит
Погрешность измерения 0,1 % от диапазона
Напряжение питания 5 В

В режиме виброметрии «UNISCOPE» осуществляет оценку уровня вибрации в стандартных полосах частот по мгновенным и средним величинам. Прибор обеспечивает запись временного сигнала в режиме осциллографа. Доступно проведение как широкополосного, так и узкополосного спектрального и статистического анализа вибрации по результатам периодических измерений.



Технические характеристики Акустико-эмиссионной системы UNISCOPE:

Габаритные размеры 300х170х60 мм
Клавиатура Пленочная, мембранная с усиленным тактильным эффектом, повышенная защита от истирания и воздействия агрессивных сред,  количество клавиш 34 шт.
Масса электронного блока 2,6 кг
Защита от внешних воздействий IP65
Диапазон рабочих температур От -20 до +40°С
Поддерживаемые интерфейсы Картыпамяти SD/SDHC, Ethernet, USB2.0
Дисплей TFT LED, 5.7», 640х480 точек, 262 144 цветов
Питание Встроенные аккумуляторные батареи Li-Ion, 7.4 В, 2х4000 мАч

Комплект поставки:

UNISCOPE — двухканальная портативная акустико-эмиссионная система, которая опционально может быть укомплектована дополнительными блоками: 1) Виброметр 2) Тензоизмеритель 3) Акустический течеискатель.
Система UNISCOPE блочная, то есть при желании можно приобрести отдельные блоки и прошивку прибора, которая необходима для решения тех или иных задач. Но в первую очередь это акустико-эмиссионная система.
