Аппарат рентгеновский переносной для промышленной рентгенографии 0,3 СБК 160 С

Основные технические характеристики

Моноблок «0,3СБК 160С» представляет собой источник рентгеновского излучения со встроенной рентгеновской трубкой типа 0.3 БПM 25-150, работающей в режиме с постоянным напряжением на аноде и постоянным током анода во время экспозиции с предельными значениями:мощности на аноде трубки – 300 Вт

• анодного напряжения – 160 кВ
• анодного тока – 3 мА

В диапазоне от 100 кВ до 160кВ характеристика по мощности –изоваттная, с предельной мощностью на аноде – 300 Вт

Диапазон уставок режимов работы рентгеновской трубки:

• анодного напряжения на рентгеновской трубке – 50÷160 кВ
•  тока анода рентгеновской трубки – 0,1÷3,0 мА
• времени экспозиции –1 ÷ 998 сек

Дискретность уставок режимов работы:

•  анодного напряжения – 1,0 кВ
• анодного тока – 0,01 мА
• времени экспозиции – 1 сек

Диаграмма излучения – конус с углами при вершине 80° х 100°

• Ось пучка — перпендикулярна оси моноблок
• Диаграмма экспозиции по железу для плёнки AGFA D7 со штатными свинцовыми экранами. Плотность почернения D = 2.0. Фокусное расстояние 400 мм
• Диаграмма экспозиции по железу для плёнки AGFA D7 со штатными свинцовыми экранами. Плотность почернения D = 2.0. Фокусное расстояние 700 мм
• Размер фокусного пятна – 0,8 х 0,8 мм
• Питание — от сети переменного тока 50 Гц с напряжением – 90 ÷ 264 В
• Мощность, потребляемая от сети, не более – 450 Вт
• Диапазон рабочих температур окружающей среды – -40°С ÷ +40° С
• Диапазон температур хранения – -50° С ÷ +50° С
• Температура отключения по перегреву моноблока – +70° С
• Время непрерывной работы на максимальной мощности при начальной температуре +20° С – около 20 мин
• Время работы от заряженного источника автономного питания (ИАП) на максимальной мощности – 28 мин

Габаритные размеры основных частей аппарата:

• моноблок «0,3 CБК 160С» без съёмной ручки – Ø120 × 508 мм

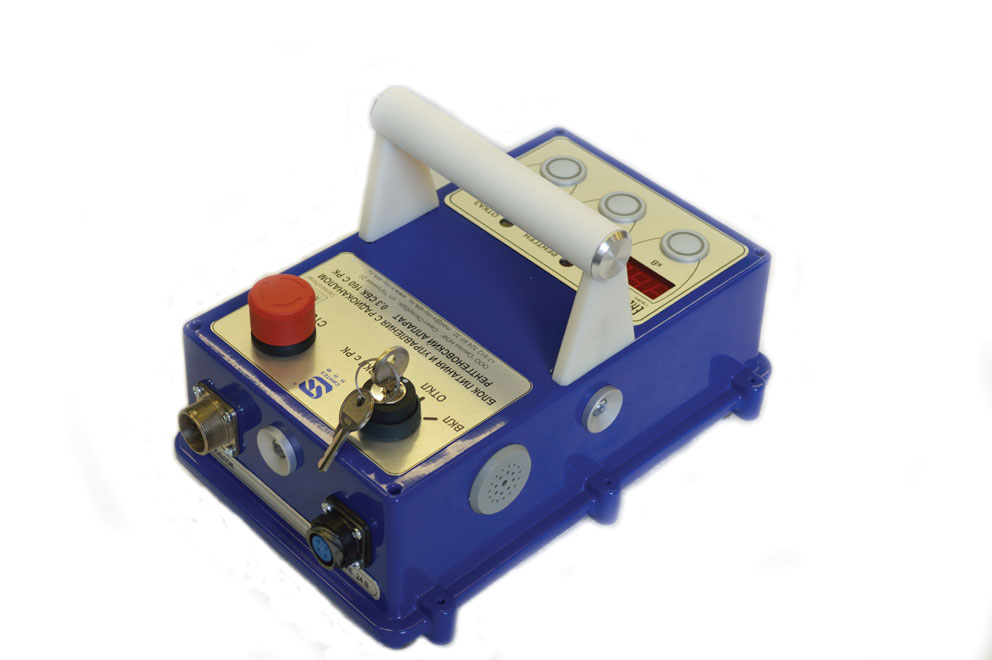

• блок питания и управления северного исполнения (БПУ) – 273 × 185 ×157 мм
• пульт дистанционного управления (ПДУ) – 155 × 100 × 30 мм
• источник автономного питания (ИАП) – 270 × 250 × 120 мм

Масса основных частей аппарата:

• моноблок «0,3СБК 160С» со съемной ручкой, не более – 5,9 кг
• блок питания и управления северного исполнения (БПУ) «0,3СБК 160С» не более – 3,5 кг
• пульт дистанционного управления (ПДУ), не более – 0,4 кг
• источник автономного питания (ИАП), не более – 10,5 кг
• кабель соединительный (моноблок – БПУ) длиной 5м, не более – 0,7 кг
• кабель ПДУ длиной 25 м, не более – 0,8 кг
• кабель сетевой длиной 2 м, не более – 0,2 кг
• кабель автономного питания длиной 0,5 м, не более – 0,2 кг
• штатив моноблока, не более – 1,1 кг

Базовый комплект поставки аппарата:

• моноблок «0,3 СБК 160С» со съёмными поручнями
• блок питания и управления северного исполнения (БПУ) «0,3СБК 160С»;
• пульт дистанционного управления (ПДУ);
• кабель соединительный (моноблок – БПУ) – длиной 5 м;
• кабель сетевой с евровилкой – длиной 2 м;
• кабель ПДУ – длиной 25 м
• комплект эксплуатационной документации

Все части базового комплекта укладываются в 2 инструментальных ящика

Масса этого комплекта не превышает 18,5 кг

Дополнительно поставляются:

• Магнитное устройство крепления моноблока на трубу
• Ременное устройство крепления
• Устройство крепления моноблоков аппаратов 0,3 СБК 160, 0,3 СБК 160 С на трубах малого диаметра 25 ÷ 133 мм
• Штатив с магнитными опорами
• Источник автономного питания (ИАП), состоящий из 2х свинцовокислотных необслуживаемых 12 вольтовых аккумуляторных батарей ёмкостью 12 А·ч со встроенным зарядным устройством и кабелем питания – длиной 0,5 м
• Коллиматорная муфта моноблока
• 12/24 В преобразователь
• Автономное устройство охлаждения
