Аппаратура нахождения повреждений изоляции АНПИ
ТУ 4276-002-12719185-2004
Аппаратура АНПИ® предназначена для нахождения контактным и бесконтактным способом мест повреждения в изоляционном покрытии металлических трубопроводов и коммуникаций без вскрытия грунта. Позволяет бесконтактно определять местоположение и глубину залегания скрытых и под-земных коммуникаций, выполненных из электропроводящих материалов.
Аппаратура может использоваться для определения месторасположения силовых электрических кабелей под нагрузкой.
Поиск расположения трассы и обследование изоляции возможны как по сигналу генератора аппаратуры, так и с использованием тока станций катодной защиты.
АНПИ® может использоваться для поиска мест несанкционированных подключений к трубопроводу, если они сопровождаются повреждением изоляции и контактом трубы с грунтом в месте подключения.
Высокая чувствительность приемника и высокая выходная мощность генератора позволяют проводить обследования на глубине до 5 м и удалении до 5 км от места подключения генератора.
Наличие двух входов в приемнике с независимой регулировкой позволяет одновременно осуществлять поиск трассы и обследовать состояние изо-ляционного покрытия.
Дает возможность обнаружения оси трубопроводов без использования генератора (при наличии катодной защиты).
Наличие двух активных рабочих частот и регулируемая выходная мощность позволяют наиболее эффективно выбрать режим работы аппаратуры, отстроится от помех и найти расположение коммуникации и места возмож-ного повреждения изоляции.
Аппаратура сохраняет работоспособность при воздействии рабочих темпе-ратур от минус 20 до плюс 40оС и относительной влажности 98% при 20оС.
Технические характеристики:
Генератор АНПИ-К®
| 1. | Частота сигнала на выходе генератора, Гц | 975±1; 5025±5 |
| 2. | Генератор обеспечивает модуляцию выходного напряжения сигнальной частоты импульсами с регулируемым периодом повторения, сек. | от 0,5 до 2 |
| 3. | Максимальная импульсная мощность (в фазе генерации напряжения) на омической нагрузке генератора при напряжении питания 12 В, Вт, не менее | 75 |
| 4. | Выходное напряжение генератора регулируется от 5В (±20%) до 150В (±20%) ступенями с дискретностью не более 6дБ при напряжении источника питания, В | 12 |
| 5. | Генератор может длительно работать на омическую нагрузку сопротивлением от нуля (короткое замыкание) до бесконечности (холостой ход). | |
| 6. | Напряжение питания генератора, В | 10-16 |
| 7. | Габаритные размеры генератора, мм, не более | 140х80х200 |
| 8. | Масса генератора, кг, не более | 2 |
Приемник АНПИ-К®
| 1. | Центральные частоты полосы пропускания приемника, Гц | 100±1; 975±10; 5025±50 |
| 2. | Добротность селективного усилителя приемника на всех рабочих частотах, единиц, не менее | 45 |
| 3. | Чувствительность приемника по напряжению при полном отклонении шкалы индикатора на частоте 975 Гц (для обоих входов), не менее, мкВ | 50 |
| 4. | Диапазон изменения усиления приемника, не менее, дБ | 78 |
| 5. | Напряжение батареи питания приемника (три элемента типа 316/АА/LR6), В | от 3,3 до 5 |
| 6. | Средний ток потребления приемника (при выключенной подсветке индикации и напряжении питания 4.5В) составляет, мА, не более | 40 |
| 7. | Габаритные размеры приемника, мм, не более | 200х140х60 |
| 8. | Масса приемника, кг, не более | 0,8 |

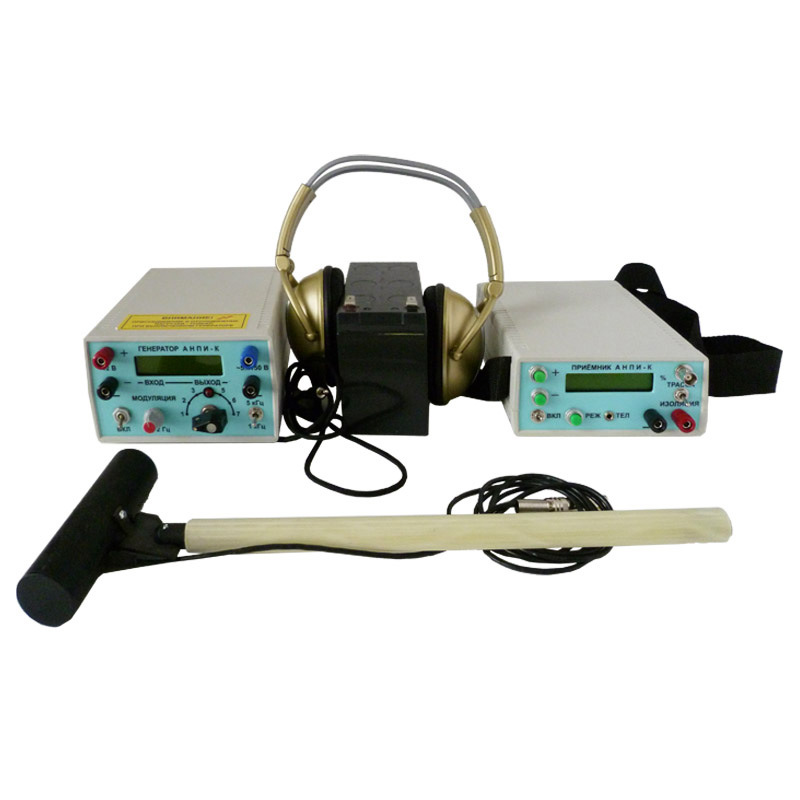

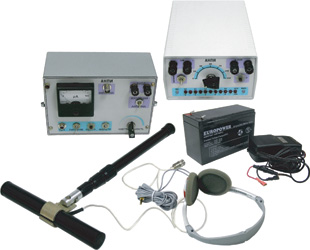

Состав изделия и комплект поставки:
| 1. | Генератор АНПИ-К® | 1шт. |
| 2. | Приемник АНПИ-К® | 1шт. |
| 3. | Антенна электромагнитная | 1шт. |
| 4. | Телефоны головные | 1шт. |
| 5. | Клипса контактная магнитная | 1шт. |
| 6. | Штырь с гальванической связью | 1шт. |
| 7. | Штырь заземляющий | 2шт. |
| 8. | Провод (двойной) подключения генератора к источнику питания (2 м) | 1шт. |
| 9. | Провод подключения генератора к нагрузке (7 м) | 2шт. |
| 10. | Провод для подключения штыря заземляющего к приемнику (4 м) | 1шт. |
| 11. | Провод для подключения штыря заземляющего к приемнику (1,5 м) | 1шт. |
| 12. | Рамка излучающая электромагнитная* | 1шт.* |
| 13. | Провод с вилкой подключения рамки излучающей к генератору (двойной, 1 м)* | 1шт.* |
| 14. | Радиостанция стандарт LPD* | 1шт.* |
| 15. | Аккумулятор 12В | 1шт. |
| 16. | Элемент питания типа 316 (AA/LR6) | 3шт. |
| 17. | Зарядное устройство | 1шт. |
| 18. | Паспорт, инструкция по эксплуатации и техническое описание | 1шт. |
| 19. | Сумка-кейс | 1шт. |
*поставляется по дополнительному заказу
Гарантийный срок эксплуатации – 2 года.
Производится послегарантийный ремонт и техническое освидетельствование изделий после одного и более лет.
