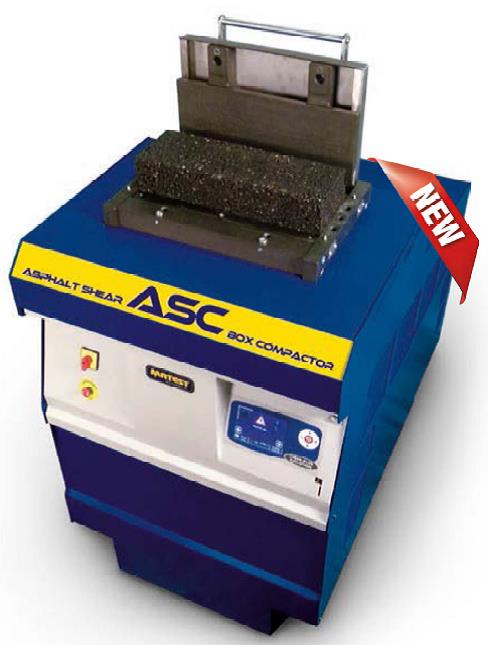

B039A- Уплотнитель (компактор) для определения прочности асфальта на сдвиг (ASC)
Технологам по асфальтовым покрытиям очень хорошо известно о значимости показательных образцов при проведении любых лабораторных испытаний рабочих характеристик асфальтовых покрытий.
Точное движение сдвига ASC воспроизводит условия рабочего сжатия в целях быстрого и простого получения рабочих характеристик асфальта в контролируемых лабораторных условиях.
ASC уплотняет крупные асфальтовые призмы, которые могут быть разделены на 4 — 6 брусков или плиток для проведения лабораторных испытаний на образование колеи на образце асфальтобетона; либо данная призма может быть пробурена для получения 3 — 4 цилиндров диаметром 100 мм с преимущественно аналогичными свойствами. Блок электронного управления с сенсорным цветным дисплеем функционирует аналогично ПК с ОС Windows для управления и анализа данных, результатов испытаний и диаграмм. Удобный для пользователя сенсорный интерфейс с пиктограммами обеспечивает простоту ввода установочных параметров и моментальную (полностью автоматическую) генерацию тестов.
ОСНОВНЫЕ ОСОБЕННОСТИ:
- Исключительно прочная сварная рама в сочетании с прецизионно обработанными компонентами
- Сервогидравлический вертикальный ползун со встроенным гидравлическим приводом
- Точный электромеханический привод движения сдвига
- Встроенный экструдер образцов
- Блок электронного управления с сенсорным цветным дисплеем (отсутствие необходимости использования ПК)
- ЗУ с неограниченным объемом памяти с 2 USB-портами, 1 гнездом для карты памяти, портом RS232/485 последовательного ввода-вывода данных
- Цикл сжатия может быть запрограммирован путем задания значений вертикального давления/нагрузки и условий прекращения испытаний; Число циклов, Высота образца и (или) плотность
- По запросу ASC может быть оснащен датчиком нагрузки для измерения напряжения сдвига.
ТЕХНИЧЕСКИЕ УСЛОВИЯ:
- Вертикальная сила: до 100 кН;
- Усилие сдвига: до 50 кН;
- Угол сдвига: 4° ± 0,1°;
- Интенсивность циклов сдвига: 3 ± 0,1 вращений в минуту;
- Ширина пресс-формы: 150 мм ± 0,1 мм;
- Длина пресс-формы: 450 мм ± 0,1 мм;
- Чистота обработки поверхности (внутренней) пресс-формы:
- Более ровная, чем среднеквадратичное значение 0,4 мкм;
- Твердость поверхности пресс-формы: выше значения твердости 48 по шкале C Роквелла; Емкость пресс-формы: Примерно 20 литров;
- Ширина нагрузочной плиты: 149 мм ± 0,2 мм;
- Длина нагрузочной плиты: 449 мм ± 0,2 мм;
- Чистота обработки поверхности нагрузочной плиты: Более ровная, чем среднеквадратичное значение 0,4 мкм;
- Твердость поверхности нагрузочной плиты: выше значения твердости 48 по шкале C Роквелла;
- Число циклов: до 100;
- Вертикальная нагрузка: от 0,1 до 1,5 МПа ± 0,01 МПа;
- Высота уплотнения: от 145 мм до 185 мм ± 0,1 мм
