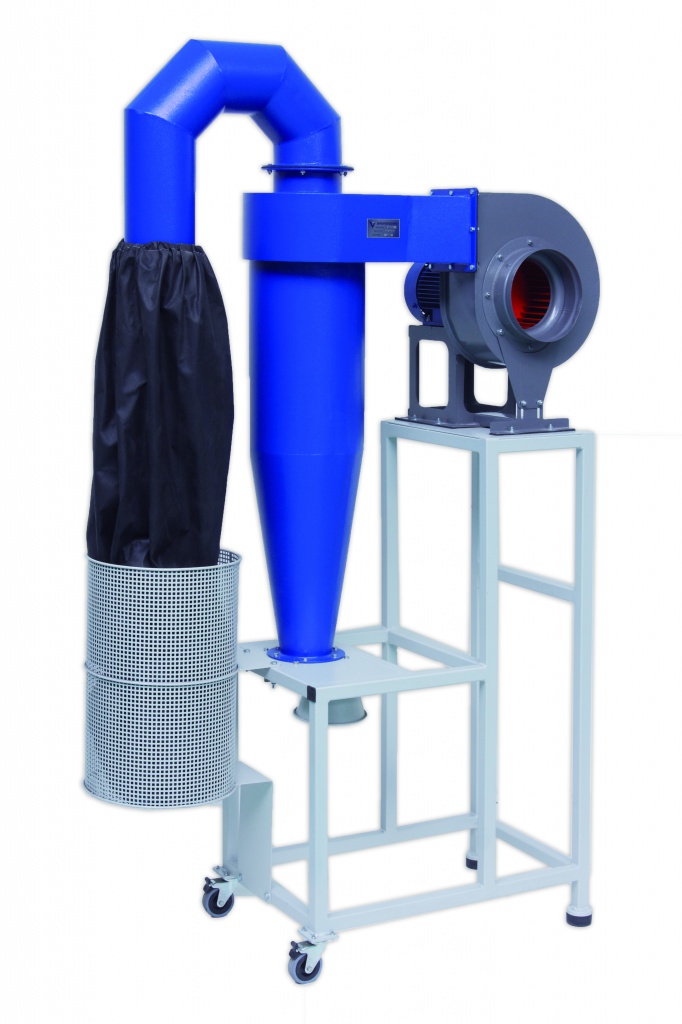

Блок пылеулавливания БПУ

Блок пылеулавливания предназначен для создания воздушного потока, захватывающего пылевидную фракцию дробимого материала и дальнейшего осаждения ее в циклоне и рукавном фильтре.
Блок пылеулавливания – оборудование лабораторного класса, которое применяется в различных отраслях промышленности, в том числе: строительной, горнодобывающей и металлургической.

Описание устройства

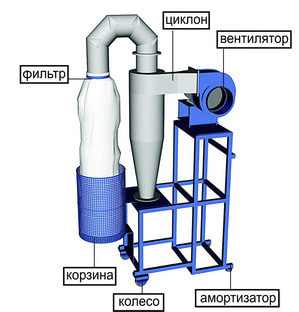

Основными составными частями изделия являются: вентилятор, циклон с шибером, рама и рукавный фильтр. Для перемещения БПУ на опорной конструкции имеются колеса, снабженные тормозами.

Принцип работы

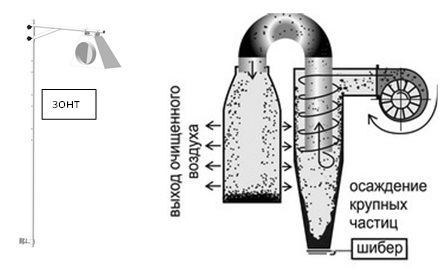

При запуске вентилятора, им создается воздушный поток, втягивающий воздух с пылевидной фракцией измельченного материала. Поток проходит через рукав, вентилятор и поступает в циклон. Большая часть крупных частиц материала осаждается в циклоне за счет завихрений. Из циклона воздушный поток попадает в рукавный фильтр с последующим осаждением частиц материала.

Примеры применения

Очистка воздуха с содержанием пылевидной фракции крупностью более 15 мкм.

Достоинства

• Периодическая разгрузка материала из циклона через шибер;
• Подключение БПУ к двум типам шлангов:
  • Ø70 для ЩД 6, ЩД 10 и МД 2х2;
  • Ø200 для РМ 250;

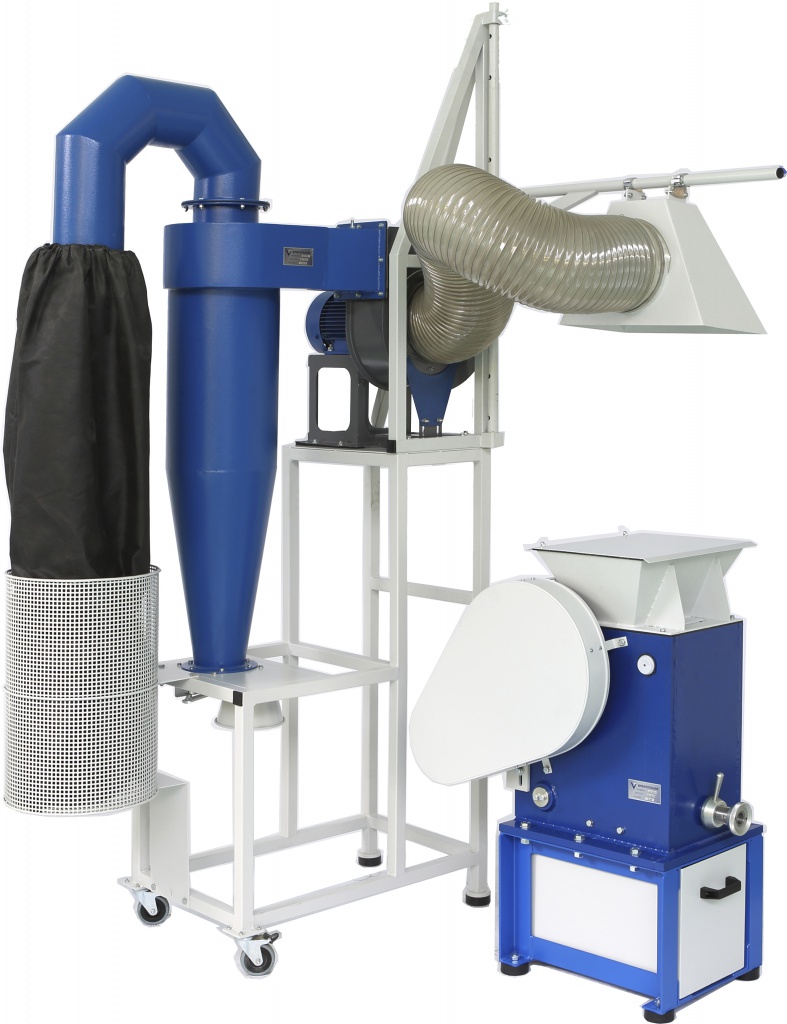

• Использование БПУ (при комплектации зонтом) в качестве местной вытяжки.
