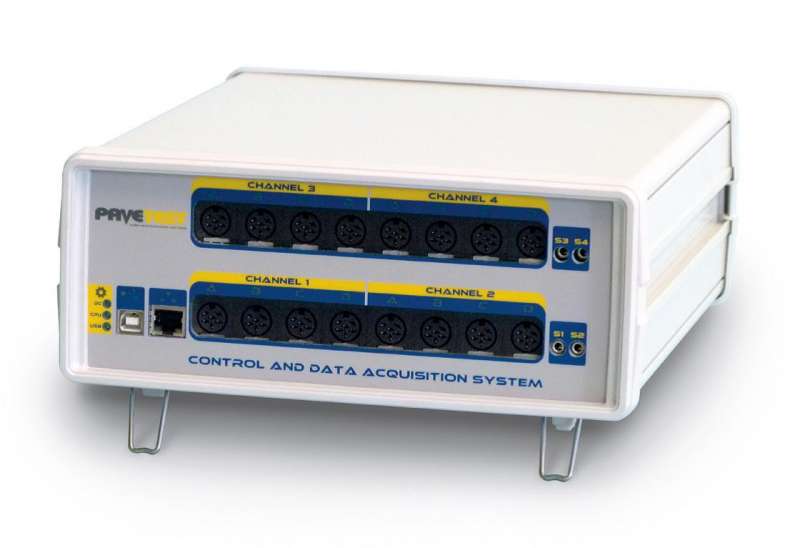

CDAS — Система управления и сбора данных

CDAS — Система управления и сбора данных

Динамические испытания асфальтобетона относятся ко второму и третьему уровням системы Суперпэйв. Системы, на которых проводятся эти испытания, должны создавать высокоточные импульсы приложения нагрузки на испытуемые образцы, которые имитируют воздействие колес транспорта на асфальтобетонное покрытие. Также необходимой частью экспериментальной базы являются контроллеры высокого разрешения для приема ответных импульсов, сбора большого количества данных, их обработки с высокой скоростью и передачи на ПК.

Полученные экспериментальные данные используют для оценки эксплуатационных качеств асфальтобетона. Как для образцов, уплотненных в лаборатории, так и отобранных из дорожных покрытий.

Динамический модуль упругости асфальтобетона – это показатель, характеризующий эксплуатационные свойства асфальтобетона и применяющийся для определения способности асфальтобетонной смеси сопротивляться воздействию динамических нагрузок.

Число текучести – это свойство асфальтобетона, которое показывает степень сопротивления асфальтобетона остаточной деформации.

Машины для выполнения испытаний на динамические нагрузки, имеющие одно назначение, но разную аббревиатуру названий:

• DTS — Dynamic Testing System / Динамические испытательные системы
• UTM – Universal Testing Machine / Универсальные испытательные машины

МОДЕЛИ:

• B205 8-ми канальный CDAS — сбор данных по 8 каналам, разрешение 20 бит
• Частота опросов до 192 кГц (по всем каналам)
• Сглаживание до 64 раз на выборку
• Калибровка при включении питания
• Связь через USB-порт или сеть

• B206 16-ти-канальный CDAS — сбор данных по 16 каналам, разрешение 20 бит
• Частота опросов до 192 кГц (по всем каналам)
• Сглаживание до 64 раз на выборку
• Автокалибровка при включении питания
• Связь через USB-порт или сеть

Программное обеспечение TestLab

ПО TestLAB с гибкими настройками удобно для операторов с любым опытом работы. Используются заранее установленные настройки по популярным стандартам и пошаговая система заполнения данными “Wizard”.

При этом, опытные пользователи не ограничены в возможностях обработки данных. Анализ данных на основе Exel позволяет оператору гибко настроить и реализовать свои методы обработки.

TestLAB позволяет в режиме реального времени отображать результаты измерений.

TestLAB входит в состав системы управления и сбора данных (CDAS). Поставляется на компакт-диске, который включает в себя ПО и калибровочные файлы для всех поставляемых преобразователей.
