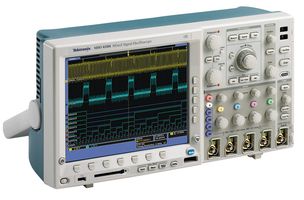

ЦИФРОВОЙ ОСЦИЛЛОГРАФ СМЕШАННЫХ СИГНАЛОВ TEKTRONIX MSO 4104
Интерфейсы
- Два хост-порта USB 2.0 на передней и два на задней панели облегчают и ускоряют сохранение данных, распечатку и подключение USB клавиатуры
- Порт USB 2.0 на задней панели упрощает подключение к ПК и прямую распечатку на совместимом с PictBridge® принтере
- Встроенный порт Ethernet 10/100/1000 Base-T для подключения к локальным сетям и видео выход для вывода изображения на монитор или проектор
Дополнительные возможности запуска и анализа сигналов последовательных шин:
- Опции автоматического запуска, анализа и поиска для последовательных шин I2C, SPI, USB, Enternet, CAN, LIN, FlexRay,RS-232/422/485/UART, MIL-STD-1553 и I2S/LJ/RJ/TDM
Проектирование и анализ устройств со смешанными сигналами (серия MSO) - Автоматический запуск, декодирование и поиск сигналов параллельных шин
- Независимая настройка порогов для каждого канала
- Многоканальный запуск по времени установки и удержания
- Режим быстрого захвата MagniVu™ обеспечивает разрешение по времени в цифровых каналах 60,6 пс
Дополнительные приложения
- Анализ источников питания
- Контроль предельных значений и тестирование по маске
- Анализ HDTV и специальных видеосигналов
Расширенный набор средств для отладки аналого-цифровых устройств
С помощью осциллографов серии MSO/DPO4000B можно анализировать до 4 аналоговых и до 16 цифровых сигналов, что позволяет быстро находить проблемы в сложных системах. Полоса пропускания до 1 ГГц и 5-кратная передискретизация по всем каналам позволяют регистрировать подробности очень быстрых переходных процессов. Все каналы обеспечивают длину записи до 20 млн. точек в стандартной конфигурации, позволяя захватывать длинные фрагменты сигнала при сохранении высокого разрешения по времени. Благодаря инновационным органам управления Wave Inspector®, облегчающим навигацию, функции тестирования по маске и возможности автоматического анализа сигналов последовательных и параллельных шин и источников питания, осциллографы серии MSO/DPO4000В компании Tektronix предлагают расширенный набор средств, необходимых для упрощения и ускорения отладки сложных схем.
Технология цифрового люминофора
Примененная в осциллографах серии MSO/DPO4000 технология цифрового люминофора позволяет быстро оценить реальное поведение исследуемого устройства. Высокая скорость захвата более 50 000 осциллограмм в секунду – обеспечивает высокую вероятность обнаружения кратковременно возникающих проблем, достаточно распространенных в цифровых системах: поврежденных импульсов, глитчей, нарушений синхронизации и многого другого. Осциллограммы накладываются друг на друга, причем те точки осциллограмм, которые появляются чаще, окрашиваются в более яркий цвет. За счет этого сразу выделяются часто повторяющиеся события или, в случае непериодических аномалий, редко возникающие. Осциллографы серии MSO/DPO4000 позволяют установить бесконечное или переменное время удержания, определяющее срок, в течение которого захваченные осциллограммы сохраняются на экране. Это позволяет определить, насколько часто возникает та или иная аномалия.
Анализ источников питания (опция)
Постоянно растущие требования к увеличению времени работы от батарей и поиск более экологичных решений с меньшим энергопотреблением требуют от разработчиков источников питания измерения и минимизации коммутационных потерь. Кроме того, для удовлетворения требований международных и национальных стандартов на системы питания, необходимо измерять напряжения источников питания, чистоту выходного спектра и уровень гармоник в цепях питания. Исторически сложилось так, что измерение этих и многих других параметров с помощью осциллографа отнимало много времени и представляло собой кропотливый ручной процесс. Дополнительные средства анализа источников питания осциллографов серии MSO/DPO3000 существенно упрощают эти операции, позволяя быстро и точно измерять качество источников питания, коммутационные потери, уровень гармоник, зону устойчивой работы (SOA), модуляцию, пульсации и скорость нарастания тока и напряжения (dI/dt, dV/dt). Благодаря полной интеграции в схему осциллографа, средства анализа источников питания позволяют одним нажатием кнопки выполнять автоматические, воспроизводимые измерения, причем без внешнего компьютера и сложных программных настроек.
Проектирование и разработка видеоустройств
Многие инженеры, работающие с видеооборудованием, сохраняют преданность аналоговым осциллографам, считая, что градации яркости на дисплее ЭЛТ дают единственный способ заметить некоторые мелкие детали видеосигнала. Высокая скорость захвата осциллографов серии MSO/DPO4000В в сочетании с градациями яркости сигнала предоставляет столь же информативное изображение, как и на аналоговом осциллографе, и в то же время позволяет разглядеть значительно больше деталей и воспользоваться всеми преимуществами цифровых осциллографов. Такие стандартные функции, как разметка шкалы в IRE и мВ, выравнивание по полям, полярность видеосигнала и автонастройка, достаточно интеллектуальная для обнаружения видеосигналов, превращают осциллографы серии MSO/DPO4000В в самые простые в обращении приборы для видеоприложений. А благодаря полосе 1 ГГц и четырем аналоговым входам, осциллографы серии MSO/DPO4000В обладают достаточными характеристиками для работы с аналоговыми и цифровыми видеосигналами. Помимо этого видеофункции осциллографов серии MSO/DPO4000В дополняются опциональным модулем видеообработки DPO4VID. Модуль DPO4VID предлагает наиболее полный в своем классе набор функций запуска по сигналам HDTV и специальным (нестандартным) видеосигналам.
Контроль предельных значений и тестирование по маске (опция)
Распространенной задачей в процессе разработки является контроль параметров определенных сигналов. Один из методов, известный как контроль предельных значений, заключается в сравнении исследуемого сигнала с известным эталоном этого сигнала с определенными пользователем вертикальными и горизонтальными допусками. Другой распространенный метод, известный как тестирование по маске, заключается в сравнении исследуемого сигнала с шаблоном и выявлении мест, в которых он с ним не совпадает. Осциллографы серии MSO/DPO4000B поддерживают оба метода, что удобно для долговременного мониторинга и измерения характеристик сигналов в ходе разработки и для тестирования в составе производственных линий. Для проверки совместимости поддерживается обширный набор коммуникационных и компьютерных стандартов.Кроме того, пользователь может создавать собственные маски,и использовать их для контроля сигналов. Тест можно привести в соответствие с вашими требованиями, указав его длительность в единицах времени или в числе осциллограмм, определив порог сравнения, который должен быть превышен для признания теста неудачным, указав число попаданий в маску со статистической информацией и определив действия, которые надо выполнять при выходе за пределы, неудачном тестировании и по завершению теста. И как бы вы не определяли маску – по известному эталонному сигналу или по специальному или стандартному шаблону никогда еще разбраковка сигнала в зависимости от наличия таких аномалий, как выбросы, не была столь прострой, как теперь.
| • Полоса пропускания: 1 ГГц | ||
| • Количество каналов: | 4 аналоговых | |
| 16 цифровых | ||
| • Дисплей: Цветной ЖК — 26см | ||
| • Частота дискретизации: 5 ГГц | ||
| • Длина записи: 20 млн. точек/кан. | ||
| • Скорость захвата сигнала: 50000 осц/сек | ||
| • Запуск, декодирование и анализ сигналов последовательных шинI2C, SPI, USB, Enternet, CAN, LIN, FlexRay,RS-232/422/485/UART, MIL-STD-1553 и I2S/LJ/RJ/TDM |
||
| • 41 вид автоматических измерений | ||
| • Математический редактор | ||
| • Расширенная синхронизации | ||
| • Поиск в длинной памяти WaveInspector™ | ||
| • USB 2.0 USBTMC | ||
| • Масса: 5 кг. (229x439x147мм) | ||
Стандартные принадлежности
- TPP1000 — 1 ГГц, 10X, 3,9 пФ для моделей с полосой пропускания 1 ГГц
- Р6616 — 16-канальный логический пробник с комплектом принадлежностей
- Передняя крышка
- Руководство пользователя
- Cумка с принадлежностями (016-2029-xx)
- Шнур питания
- Программное обеспечение OpenChoice®Desktop Обеспечивает быстрое и простое взаимодействие осциллографов серии MSO/DPO4000B с компьютерами, работающими под управлением Windows, через интерфейс USB или LAN. Позволяет передавать и сохранять настройки, осциллограммы, результаты измерений и снимки экрана.В состав ПО входят панели инструментов Word и Excel, позволяющие автоматизировать захват и передачу данных и снимков экрана в Word и Excel для составления отчетов и дальнейшего анализа.
- NI LabVIEW SignalExpress™ Tektronix Edition LE – Полностью интерактивная измерительная среда, оптимизированная для осциллографов серии MSO/DPO4000B, позволяющая захватывать, генерировать, анализировать,сравнивать, импортировать и сохранять сигналы и результаты измерений путем простого перетаскивания мышью,
не требуя при этом никакого программирования. Стандартная версия ПО поддерживает захват, управление, просмотр и экспорт живых сигналов. Полная версия (SIGEXPTE) добавляет функции обработки сигнала, расширенные функции анализа, функции измерения смешанных сигналов, свипирования, проверку граничных условий и определяемые пользователем пошаговые операции. - Компакт-диск с документацией
Прикладные программные модули:
- DPO4AERO Модуль анализа и запуска по сигналам последовательных шин для аэрокосмической промышленности. Позволяет осуществлять запуск по пакетам, передаваемым по шинам MIL-STD-1553, а также предоставляет средства анализа, такие как цифровое представление сигналов, декодирование пакетов, поиск и таблицы декодирования пакетов с метками времени. Входы сигнала – любой канал 1-4 (и D0-D15 в моделях MSO) Рекомендуемые пробники – несимметричный
- DPO4AUDIO Модуль анализа и запуска по сигналам последовательных аудиошин. Позволяет осуществлять запуск по пакетам, передаваемым по аудиошинам I2S, LJ, RJ и TDM, а также предоставляет средства анализа, такие как цифровое представление сигналов, представление шины, декодирование пакетов, поиск и таблицы декодирования пакетов с метками времени.
Входы сигнала – любой канал 1-4 (и D0-D15 в моделях MSO)
Рекомендуемые пробники – I2S, LJ, RJ, TDM: несимметричный - DPO4AUTO Модуль анализа и запуска по сигналам автомобильных последовательных шин. Позволяет осуществлять запуск по пакетам, передаваемым по шинам CAN и LIN, а также предоставляет средства анализа, такие как цифровое представление сигналов, представление шины, декодирование пакетов, поиск и таблицы декодирования пакетов с метками времени. Входы сигнала – LIN: любой канал 1-4 (и D0-D15 в моделях MSO); CAN: любой канал 1-4 (и D0-D15 в моделях MSO), только несимметричный пробник.
Рекомендуемые пробники – LIN: несимметричный; CAN: несимметричный или дифференциальный. - DPO4AUTOMAX Модуль расширенного анализа и запуска по сигналам последовательных автомобильных шин. Позволяет осуществлять запуск по пакетам, передаваемым по шинам CAN, LIN и FlexRay, а также предоставляет средства анализа, такие как цифровое представления сигналов, представление шины, декодирование пакетов, поиск и таблицы декодирования пакетов с метками времени, а также ПО анализа глазковых диаграмм.Входы сигнала – LIN: любой канал 1-4 (и D0-D15 в моделях MSO); CAN: любой канал 1-4 (и D0-D15 в моделях MSO), только несимметричный пробник; FlexRay: любой канал 1-4 (и D0-D15 в моделях MSO), только несимметричный пробник
Рекомендуемые пробники – LIN: несимметричный; CAN, FlexRay: несимметричный или дифференциальный. - DPO4COMP Модуль анализа и запуска по сигналам компьютерных последовательных шин. Позволяет осуществлять запуск по пакетам, передаваемым по шинам RS-232/422/485/UART, а также предоставляет средства анализа, такие как цифровое представление сигналов, представление шины, декодирование пакетов, поиск и таблицы декодирования пакетов с метками времени. Входы сигнала – любой канал 1-4 (и D0-D15 в моделях MSO), только несимметричный пробник
Рекомендуемые пробники – RS-232/UART: несимметричный; RS-422/485: дифференциальный - DPO4EMBD Модуль анализа и запуска по сигналам последовательных шин встраиваемых систем. Позволяет осуществлять запуск по пакетам, передаваемым по шинам I2C и SPI, а также предоставляет средства анализа, такие как цифровое представление сигналов, представление шины, декодирование пакетов, поиск и таблицы декодирования пакетов с метками времени.
Входы сигнала – I2C: любой канал 1-4 (и D0-D15 в моделях MSO); SPI: любой канал 1-4 (и D0-D15 в моделях MSO)
Рекомендуемые пробники – I2C, SPI: несимметричный. - DPO4ENET Модуль анализа и запуска по сигналам шины Ethernet. Позволяет осуществлять запуск по пакетам, передаваемым по шинам 10BASE-T и 100BASE-TX, а также предоставляет средства анализа, такие как цифровое представление сигналов, представление шины, декодирование пакетов, поиск и таблицы декодирования пакетов с метками времени.
Входы сигнала – любой канал 1-4
Рекомендуемые пробники – 10BASE-T: несимметричный или дифференциальный; 100BASE-TX: дифференциальный - DPO4USB Модуль анализа и запуска по сигналам последовательных шин USB. Позволяет осуществлять запуск по пакетам, передаваемым по низкоскоростным, полноскоростным и высокоскоростным шинам USB. Кроме того, предоставляет средства анализа, такие как цифровое представление сигналов, представление шины, декодирование пакетов, поиск и таблицы декодирования пакетов с метками времени для низкоскоростных, полноскоростных и высокоскоростных шин USB.
Входы сигнала – низкоскоростные и полноскоростные шины: любой канал 1-4 (и D0-D15 в моделях MSO) c несимметричным пробником, любой канал 1-4 с дифференциальным пробником; высокоскоростные шины: любой канал 1-4 Рекомендуемые пробники – низкоскоростные и полноскоростные шины: несимметричный или дифференциальный; высокоскоростные шины: дифференциальный.
Высокоскоростные шины USB поддерживаются только моделями MSO4104B и DPO4104B. - DPO4PWR Модуль анализа источников питания. Позволяет быстро и точно анализировать качество питающих напряжений, коммутационные потери, гармонические составляющие, область безопасной работы, модуляцию, пульсации и скорость нарастания тока и напряжения (dI/dt, dV/dt).
- DPO4LMT Модуль контроля предельных значений и тестирования по маске. Позволяет выполнять сравнение с предельными значениями, полученными на основе опорных сигналов, или выполнять сравнение со специальными или стандартными шаблонами телекоммуникационных или компьютерных стандартов.
- DPO4VID Модуль запуска по сигналам HDTV и специальным (нестандартным) видеосигналам.
Рекомендуемые принадлежности:
- 077-0512-xx -Сервисное руководство (только на английском языке).
- SIGEXPTE ПО NI LabVIEW SignalExpress™
- Tektronix Edition – полная версия
- FPGAView-xx Поддержка ПЛИС Altera и Xilinx для MSO
- TPA-BNC – Переходник с TekVPI на TekProbe BNC.
- TEK-USB-488 Переходник с GPIB на USB
- ACD4000B Мягкая сумка для переноски
- HCTEK4321 Жесткий кейс для переноски (необходим ACD4000B)
- RMD5000 Комплект для монтажа в стойку
- TEK-DPG Генератор импульсов с компенсацией фазовых сдвигов
- 067-1686-xx Приспособление для компенсации фазовых сдвигов и калибровки пробников для измерений источников питания
Рекомендуемые дополнительные пробники
| TPP0500 | Пассивный пробник напряжения TekVPI®, 500 МГц, 10Х,входная емкость 3,9 пФ |
| TPP1000 | Пассивный пробник напряжения TekVPI®, 1 ГГц, 10Х,входная емкость 3,9 пФ |
| TAP1500 | Активный несимметричный пробник напряжения TekVPI®,1,5 ГГц |
| TDP1500 | Дифференциальный пробник напряжения TekVPI®, 1,5 ГГц, входное напряжение ±25 В |
| TDP1000 | Дифференциальный пробник напряжения TekVPI®, 1 ГГц, входное напряжение ±42 В |
| TDP0500 | Дифференциальный пробник напряжения TekVPI®, 500 МГц, входное напряжение ±42 В |
| TCP0150 | Пробник постоянного/переменного тока TekVPI®, 20 МГц, 150 А |
| TCP0030 | Пробник постоянного/переменного тока TekVPI®, 120 МГц, 30 А |
| P5200 | Высоковольтный дифференциальный пробник, 1,3 кВ, 25 МГц |
| P5205(*3) | Высоковольтный дифференциальный пробник, 1,3 кВ, 100 МГц *3 Необходим переходник с TekVPI® на TekProbe BNC (TPA-BNC). |
| P5210(*3) | Высоковольтный дифференциальный пробник, 5,6 кВ, 50 МГц *3 Необходим переходник с TekVPI® на TekProbe BNC (TPA-BNC). |
| P5100 | Высоковольтный пассивный пробник с делителем на 100, 2,5 кВ |
