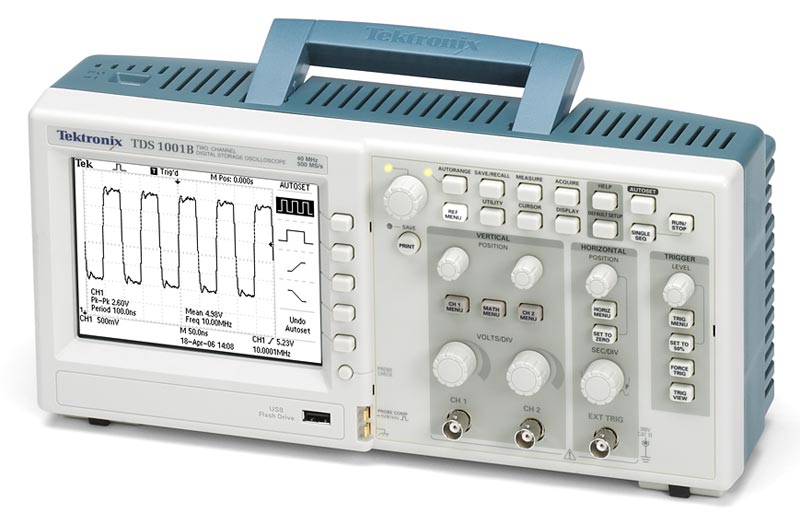

ЦИФРОВОЙ ОСЦИЛЛОГРАФ TEKTRONIX TDS 1001B

Области применения

  •  Разработка и отладка устройств.
  •  Образование и обучение.
  •  Испытания и контроль качества на производстве.
  •  Техническое обслуживание и ремонт.

Высокая производительность. Невероятная простота в применении.
Цифровые запоминающие осциллографы серий TDS1000B иTDS2000B
обладают непревзойденным сочетанием технических характеристик
и простоты в применении по приемлемой цене.

Доступная цифровая точность
Ни один из других цифровых запоминающих осциллографов не обладает полосой пропускания до 200 МГц и частотой дискретизации 2 Гвыб/с при сопоставимой цене. Осциллографы серий TDS1000B и TDS2000B обеспечивают точную регистрацию данных в реальном масштабе времени, вплоть до полного значения полосы пропускания, одинаковую длину памяти при всех значениях временной развертки, сложные режимы синхронизации, позволяющие выделить необходимые сигналы и 11 видов стандартных автоматических измерений во всех моделях. Возможности выполнения быстрого преобразования Фурье (БПФ), а также математические функции сложения, вычитания и перемножения осциллограмм позволяют анализировать работу схем, определять их характеристики и устранять неполадки.

Быстрая и простая регистрация сигналов
Простой пользовательский интерфейс, похожий на элементы управления обычного аналогового осциллографа, облегчает работу с этими приборами, сокращает время обучения и повышает эффективность. Новые функции, например «Меню автоустановки», «Мастер проверки пробников», «Меню контекстно-зависимой справки» позволяют оптимизировать настройку прибора и работу с ним.



• Полоса пропускания: 40 МГц
• Количество каналов: 2 канала
• Дисплей: Ч/б
• Частота дискретизации: 500МГц
• Память: 2,5K Квыборок / канал
• Вертикальная чувствительность: 2 мВ до 5 В/дел
• Горизонтальная развертка: 5 нс — 50 c/дел
• Расширенная синхронизация
• 11 автоизмерений
• Быстрое преобразование Фурье
• Масса: 2 кг

Стандартные принадлежности

  • Пробники P2220 – 200 МГц, пассивные, с переключением
    ослабления 10x и 1x (по одному на канал).
  • Шнур питания – необходимо выбрать вариант вилки.
  • NIM/NIST – отслеживаемый сертификат калибровки.
  • Документация – руководство пользователя.
  • Программное обеспечение OpenChoice® PC Communications
    позволяет быстро и просто соединить персональный компьютер
    с системой Windows и осциллограф серии TDS1000B или TDS2000B с помощью шины USB. Поддерживает передачу и сохранение настроек, осциллограмм, измерений и снимков экрана.

Рекомендуемые принадлежности:

  •  TEK-USB-488 – конвертер GPIB-USB.
  •  SIGEXPTE – программное обеспечение National Instruments SignalExpress Tektronix Edition Interactive Measurement – профессиональная версия.
  •  AC2100 – мягкий футляр для переноски прибора.
  •  HCTEK4321 – жесткий пластмассовый футляр для переноски прибора (требуется AC2100).
  •  RM2000B – монтажный набор.
  •  071-1075-xx – Руководство по программированию (только на английском языке).
  •  071-1828-xx – Руководство по сервисному обслуживанию (только на английском языке).
  •  TNGTDS01 – комплект для обучения операторов. Подробные инструкции и пошаговые лабораторные упражнения, обеспечивающие обучение эксплуатации осциллографов серий TDS1000B и TDS2000B. В комплект входит компакт-диск с руководством для самостоятельного обучения и плата источника сигналов.
  •  174-4401-00 – кабель USB, для соединения основного разъема и устройства, длина 0,9 м.

Рекомендуемые дополнительные пробники:

P2220 пассивный, с переключением ослабления 10x и 1x (200 МГц при ослаблении на 10x)
P6101B пассивный пробник с коэффициентом передачи 1X (15 МГц, 300Вэфф, категория II)
P6015A высоковольтный пассивный пробник с ослаблением 1000X (75МГц)
P5100 высоковольтный пассивный пробник с ослаблением 100X (75 МГц)
P5200 высоковольтный дифференциальный активный пробник (25 МГц)
P6021 токовый пробник переменного тока, 15 А, 60 МГц.
P6022 токовый пробник переменного тока, 6 А, 120 МГц
A621 токовый пробник переменного тока, 2000 А, от 5 до 50 кГц.
A622 пробник постоянного и переменного тока 100 А, 100 кГц.
TCP303/TCPA300 пробник/усилитель постоянного и переменного тока 15 А, 15 МГц.
TCP305/TCPA300 пробник/усилитель постоянного и переменного тока 50 А, 50 МГц.
TCP312/TCPA300 пробник/усилитель постоянного и переменного тока 30 А, 100 МГц.
TCP404XL/TCPA400 пробник/усилитель постоянного и переменного тока 500 А, 2 МГц.
