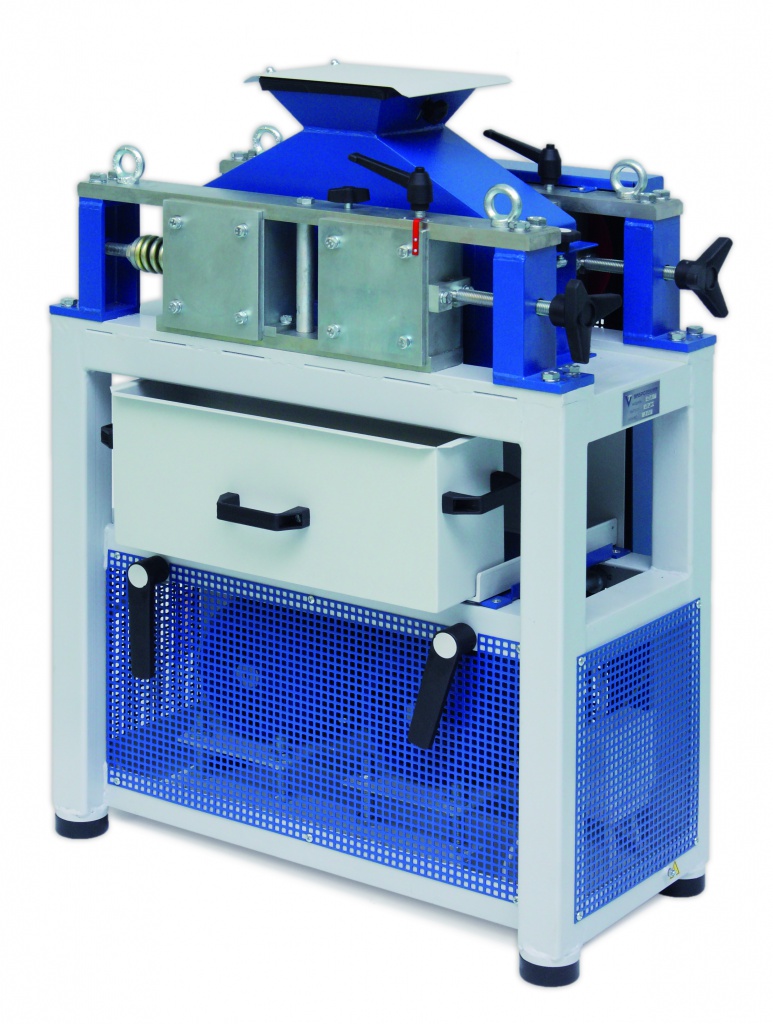

Дробилка валковая ДВГ 200х125

Дробилка валковая ДВГ 200х125

Дробилка двухвалковая с гладкими валками ДВГ 200х125 предназначена для дробления хрупких материалов различной прочности.
Дробилка валковая лабораторная – оборудование лабораторного класса, которое применяется в различных отраслях промышленности, в том числе: горнодобывающей, металлургической, строительной и фармацевтической.

Описание устройства:

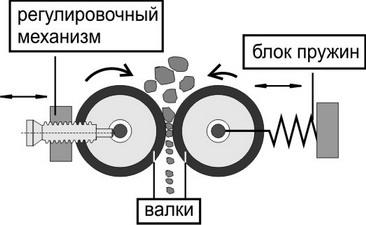

Принцип действия валковой дробилки основан на истирании (одновременной деформации сжатия и сдвига) материала между вращающимися навстречу друг другу валками. Крупность дробленого материала определяется зазором между валками, усилием поджатия пружин и физическими свойствами материала.

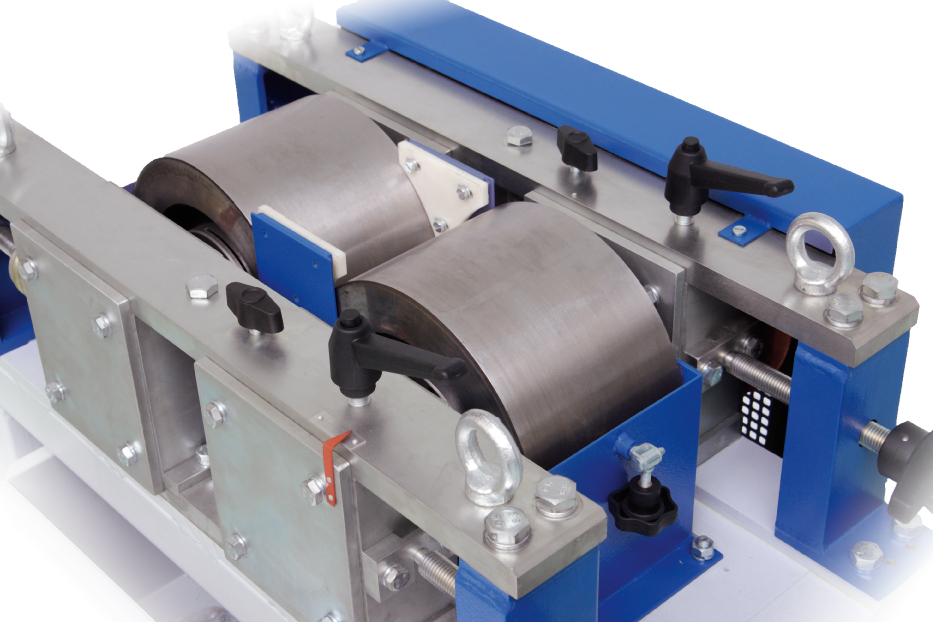

В состав дробилки лабораторной входят: загрузочный бункер, рама, валки, регулировочный механизм, блок пружин, приемная емкость и электродвигатели. На раме закреплены корпуса валков. Один из валков установлен через блок пружин, а второй — через регулировочный механизм. Крутящий момент от электродвигателей передается на валки через ременные передачи с различным передаточным  числом.

Принцип работы

Материал подается в воронку загрузочного бункера, откуда поступает на вращающиеся навстречу друг другу валки. Между валками частица получает однократное «точечное» воздействие и проходит в зону разгрузки.

При попадании между валками недробимого тела оно отжимает валок на пружинах и проходит в приемную емкость, чем предотвращается поломка дробилки.

Продукт дробления собирается в приемную емкость, расположенную под валками.

Примеры применения

Уголь, руды, шлаки, кирпич, стекло, керамика.

Достоинства дробилки валковой лабораторной

• Различная скорость вращения валков навстречу друг другу обеспечивает их «проскальзывание» относительно друг друга, что гарантирует эффективный захват частиц материала в зоне дробления и измельчение при появлении сдвиговых деформаций;
• Регулировочный механизм позволяет выставить необходимую величину зазора между валками и обеспечить его равномерность;
• Регулировка усилия поджатия валков предохраняет дробилку от поломок при попадании между валками недробимого тела и снижает переизмельчение  дробимого материала;
• Боковые стенки камеры дробления защищены фторопластовыми накладками;
• Быстросъемная загрузочная воронка и кожух камеры дробления.
• Регулировка скорости подачи материала за счет:
  • шиберной заслонки на загрузочном бункере;

  • возможности использования в составе установки с Питателем вибрационным ПГ 1.
