Главная Товары Электрический контроль Трещиномеры Электропотенциальный трещиномер 281М

Трещиномер 281М — это высокоточный портативный прибор для измерения глубины трещин, выходящих на поверхность изделий из ферромагнитных металлов и сплавов (в т.ч. нержавейки, дюраля), предварительно обнаруженных каким-либо другим методом.


В трещиномере реализуется электропотенциальный метод на переменном токе, который позволяет оперативно и намного точнее определить глубину трещины, чем при традиционных методах контроля (ультразвуковом и вихретоковом).


Особенно эффективно применение прибора совместно с производительными методами выявления трещин: магнитно-порошковым, вихретоковым, капиллярным и другими.

Типовые объекты контроля:

  • валы, валки, прокатные станы;
  • трубы, трубопроводы, нефте-газопроводы;
  • сосуды давления;
  • объекты энергетического производства;
  •  детали конструкций, машин и механизмов.

Трещиномер 281М электропотенциальный соответствует требованиям технического регламента таможенного союза — ТР ТС 020/2011 «Электромагнитная совместимость технических средств»

Преимущества трещиномера 281М

  • Контроль изделий из ферромагнитных и неферромагнитных материалов (нержавеющие стали, алюминиевые сплавы).
  • Широкий диапазон измерений – от 0,5 до 100,0 мм.
  • Малое влияние электромагнитных свойств материала на результат измерения.
  • Прибор оснащен датчиками различной конструкции для контроля изделий самой сложной конфигурации.
  • Подвижные подпружиненные контактные электроды датчика позволяют производить измерения на криволинейных поверхностях.
  • Интуитивный русско-язычный интерфейс обеспечивает работу оператора по принципу «ВКЛЮЧИ И РАБОТАЙ».
  • В комплект поставки входит контрольный образец с имитацией трещины.

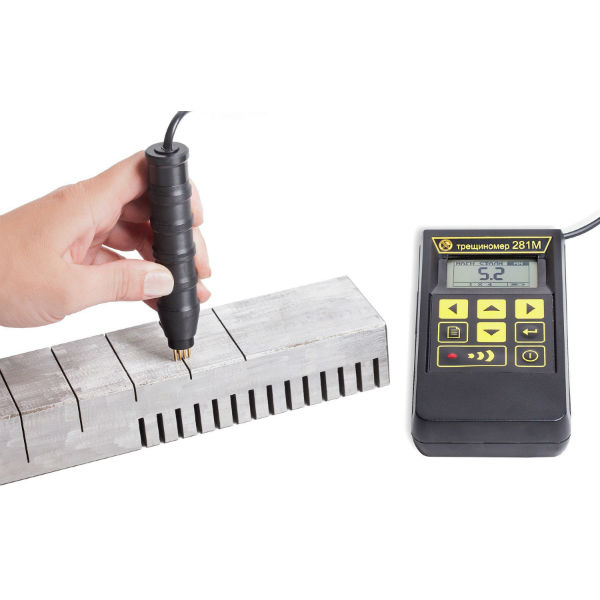

Измерение глубины трещины выполняется в два этапа:

  1. измерение на бездефектном участке – контактные электроды располагаются за трещиной (настройка «0»),
  2. измерение на трещине – контактные электроды располагаются по разные стороны раскрытия трещины; на экране прибора появляется результат измерения глубины трещины в миллиметрах.

Требования к контролируемому изделию

• Шероховатость поверхности – не выше 40 Rz.
• Стабильный электрический контакт с электродами датчика.
Диапазон измерения глубины трещин 0,5 — 30 мм
Диапазон оценки глубины трещины 30 — 100 мм
Погрешность измерений +(0,1h+0,2 мм), где h-глубина трещины
Максимальное раскрытие трещины до 3,5 мм (в зависимости от конструкции датчика)
Минимальная протяженность трещины 5 глубин трещин, не менее 3 мм
Радиус кривизны контролируемых поверхностей, выпуклой и вогнутой не менее 4 мм
Питание аккумулятор емкостью 3,6 В и не менее 1,1 А.ч
Подсветка дисплея есть
Автоматическое выключение прибора есть
Размеры электронного блока 150х80х30 мм
Масса прибора 400 г
Диапазон рабочих температур +5 … +40 °С
Гарантийный срок обслуживания 12 месяцев
Срок службы трещиномера 5 лет
  1. Электронный блок трещиномера 281М

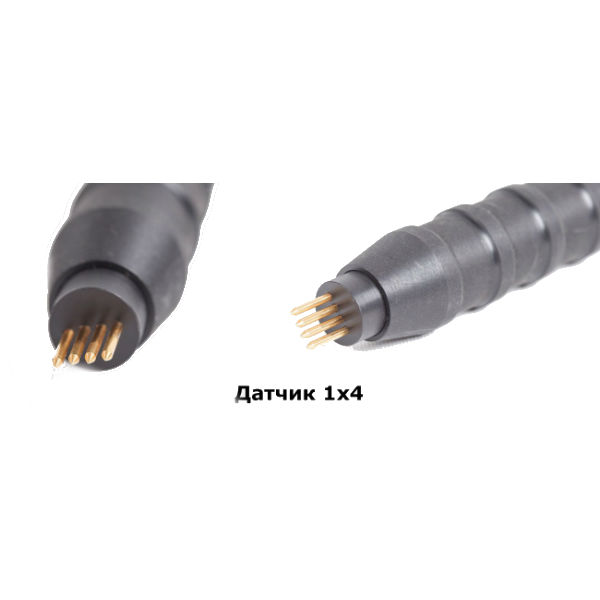

  2. Датчик «1х4» (4 электрода в ряд)
  3. Аккумулятор
  4. Зарядное устройство
  5. Контрольный образец КМ-281 с имитацией трещины глубиной 2 мм
  6. Руководство по эксплуатации (совмещено с паспортом)
  7. Сертификат о калибровке
  8. Чехол для защиты и фиксации прибора на груди оператора

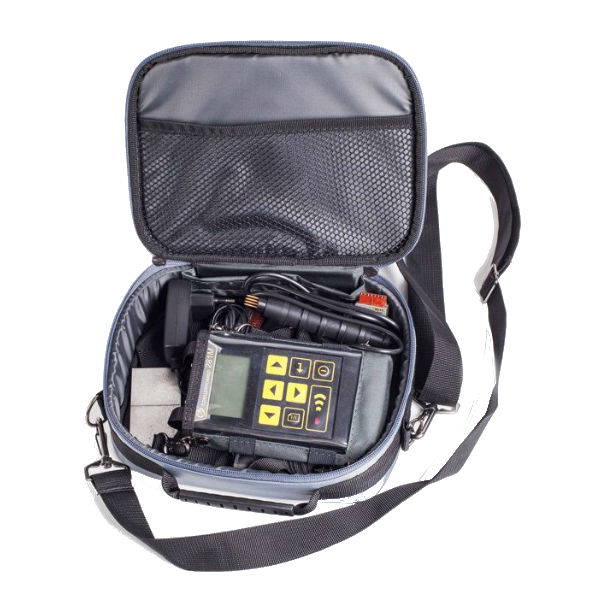

  9. Сумка для транспортировки и хранения
  • Датчик «2х2» для работы в труднодоступных местах (галтельные переходы и т.д.)
  • Датчик «3+1» с выносным токовым электродом для контроля трещин свыше 30 мм
  • Запасной аккумулятор
  • Контрольные образцы с имитацией трещин различной глубины
