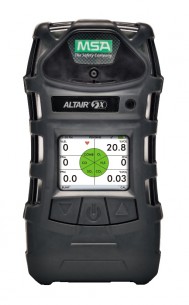

Газоанализатор Altair 5X
Многоканальные газоанализаторы ALTAIR 5X и ALTAIR 5X IR предназначены для использования при оценке опасных веществ для следующих целей:
оценка потенциального воздействия на рабочего горючих и...
Загрузка...В наличии много
140000 руб.RUB
Многоканальные газоанализаторы ALTAIR 5X и ALTAIR 5X IR предназначены для использования при оценке опасных веществ для следующих целей:
- оценка потенциального воздействия на рабочего горючих и токсичных газов и паров, а также низкого уровня кислорода
- определение и контроль опасных газов и испарений на рабочем месте
Многоканальные газоанализаторы ALTAIR 5X могут использоваться для контроля:
- горючих газов и некоторых горючих испарений
- недостатка либо избытка кислорода в окружающей атмосфере
- некоторых токсичных газов, при установке соответствующего датчика
Многоканальные газоанализаторы ALTAIR 5X и ALTAIR 5X IR предназначены для:
- обнаружения газов и паров только в воздухе
- газоанализатор ALTAIR 5X IR также может содержать один инфракрасный датчик для обнаружения CO2 или определенных горючих газов с концентрацией до100 об. %
1-6-ти канальный портативный газоанализатор ALTAIR 5Х предназначен для контроля взрывоопасных газов (метан, пропан, бутан, пентан, водород), О2, СО, H2S, NH3, Cl2, ClO2, HCN, NO2, PH3 и SO2 в воздухе рабочей зоны в целях обеспечения безопасности персонала на предприятиях нефтегазодобывающей, нефтегазоперерабатывающей и прочих отраслей промышленности.
Особенности:
- Новые датчики XCell SO2, Cl2, и NH3 для мониторинга соответствующих токсичных газов
- Время отклика и восстановления наиболее часто используемых датчиков менее 15 секунд
- Длительность проверки работоспособности прибора подачей контрольного газа менее 15 секунд (с наиболее часто используемыми датчиками)
- Длительность калибровки прибора менее 60 секунд (с наиболее часто используемыми датчиками)
- Более высокая стабильность и воспроизводимость показаний в изменяющихся или чрезвычайных внешних условиях
- Все датчики серии XCell легко заменяемы, что упрощает изменение конфигурации прибора
- Обычно срок эксплуатации для датчиков горючих газов, кислорода, CO/H2S и SO2 составляет не менее 4 лет
- Для датчиков NH3 и Cl2 время жизни более 3 лет
- Разработанный MSA режим работы каталитического датчика горючих газов обеспечивает защиту датчика от отравления на все время жизни датчика
- Заблаговременное предупреждение о скором окончании работоспособности датчика облегчает обслуживание прибора 3-х летняя гарантия на прибор, включая датчики СO/H2S/горючие газы /O2/SO2, и ИК; 2-х летняя гарантия на датчики аммиака и хлора; как минимум 12 месяцев гарантия на датчики других газов
Работа Altair 5X в составе сетевой системы персональной телеметрии, alpha Personal Network
Беспроводный USB (по заказу) позволяет интегрировать прибор ALTAIR 5X в систему персональной телеметрии и мониторинга alpha Personal Network. Эта система мониторинга и сигнализации состоит из модульных и беспроводных компонентов, интегрированных в единую систему, повышающую безопасность и эффективность Вашей работы. Газоанализатор с беспроводным USB обеспечивает безопасность оперативного персонала, работающего с дыхательными аппаратами, и одновременно передает информацию на центральный командный пульт alphaBASE. Штаб спасательной операции в реальном времени получает информацию о газовой обстановке и аварийной сигнализации.
alpha Personal Network может быть использована в нескольких вариантах для широкого круга приложений, например, при работе одного человека в большом и сложном помещении, при работе в костюме химической защиты, при необходимости контроля за всеми членами оперативной команды, при этом на командный пункт поступает вся информация о газовой обстановке, давление в баллонах дыхательных аппаратов, самочувствие персонала.
Газоанализатор Altair 5X характеристики:
Исполнения газоанализатора ALTAIR-5X:
| Заказной номер | Число каналов | Определяемые компоненты | Особенности |
| 10120205 | 3 | CH4 (4,4 %)-O2-H2S | монохромный дисплей |
| 10119613 | 4 | CH4 (4,4 %)-O2-CO-H2S | монохромный дисплей |
| 10119617 | 4 | CH4 (4,4 %)-O2-CO-H2S | цветной дисплей |
| 10119622 | 4 | CH4 (4,4 %)-O2-H2S-C4H10 | монохромный дисплей, бутан (0 — 25) % — ИК датчик |
| 10119625 | 4 | CH4 (4,4 %)-O2-H2S-C4H10 | цветной дисплей, бутан (0 — 25) % — ИК датчик |
| 10119612 | 4 | CH4 (4,4 %)-O2-H2S-CO2 | цветной дисплей, СO2 (0 — 10) % — ИК датчик |
| 10119628 | 4 | CH4 (4,4 %)-O2-CO-CH4 (100%) | цветной дисплей, СH4 (100 %) — ИК датчик |
| 10119618 | 5 | CH4 (4,4 %)-O2-CO-H2S-SO2 | цветной дисплей |
| 10119621 | 5 | CH4 (4,4 %)-O2-CO-H2S-C4H10 | монохромный дисплей, бутан (0 — 25) % — ИК датчик |
| 10119624 | 5 | CH4 (4,4 %)-O2-CO-H2S-C4H10 | цветной дисплей, бутан (0 — 25) % — ИК датчик |
| 10119623 | 5 | CH4 (4,4 %)-O2-CO-H2S-CH4 (100%) | монохромный дисплей, СH4 (100 %) — ИК датчик |
| 10119626 | 5 | CH4 (4,4 %)-O2-CO-H2S-CH4 (100%) | цветной дисплей, СH4 (100 %) — ИК датчик |
| 10119611 | 5 | CH4 (4,4 %)-O2-CO-H2S-CO2 | цветной дисплей, СO2 (0 — 10) % — ИК датчик |
| 10119647 | 6 | CH4 (4,4 %)-O2-CO-H2S-CL2-CO2 | цветной дисплей, СO2 (0 — 10) % — ИК датчик, беспроводной USB |
| 10119648 | 6 | CH4 (4,4 %)-O2-CO-H2S-NH3-CO2 | цветной дисплей, СO2 (0 — 10) % — ИК датчик, беспроводной USB |
| 10119627 | 3 | C5H12 (1,4 %)-O2-CH4 (100 %) | цветной дисплей, СH4 (100 %) — ИК датчик |
| 10119600 | 4 | C5H12 (1,4 %)-O2-CO-H2S | монохромный дисплей |
| 10119614 | 4 | C5H12 (1,4 %)-O2-CO-H2S | цветной дисплей |
| 10120567 | 4 | C5H12 (1,4 %)-O2-CO-H2S | монохромный дисплей, с пробоотборным зондом 30 см и шлангом 3 м |
| 10120122 | 4 | C5H12 (1,4 %)-O2-CO-H2S | монохромный дисплей, Logo-express |
| 10119649 | 4 | C5H12 (1,4 %)-O2-CO-H2S | цветной дисплей, беспроводной USB |
| 10120568 | 4 | C5H12 (1,4 %)-O2-CO-H2S | цветной дисплей, с пробоотборным зондом 30 см и шлангом 3 м |
| 10119644 | 4 | C5H12 (1,4 %)-O2-CO-PH3 | цветной дисплей |
| 10119632 | 4 | C5H12 (1,4 %)-O2-CO-NH3 | цветной дисплей |
| 10119616 | 5 | C5H12 (1,4 %)-O2-CO-H2S-SO2 | цветной дисплей |
| 10119619 | 5 | C5H12 (1,4 %)-O2-CO-H2S-CL2 | цветной дисплей |
| 10119645 | 5 | C5H12 (1,4 %)-O2-CO-H2S-HCN | цветной дисплей |
| 10119631 | 5 | C5H12 (1,4 %)-O2-CO-H2S-NO2 | цветной дисплей |
| 10119646 | 5 | C5H12 (1,4 %)-O2-CO-H2S-ClO2 | цветной дисплей |
| 10119633 | 5 | C5H12 (1,4 %)-O2-CO-H2S-NH3 | цветной дисплей |
| 10119630 | 5 | C5H12 (1,4 %)-O2-CO-H2S-CH4 (100 %) | цветной дисплей, СH4 (100 %) — ИК датчик |
| 10119656 | 5 | C5H12 (1,4 %)-O2-CO-H2S-CH4 (100 %) | цветной дисплей, СH4 (100 %) — ИК датчик, флуоресцентный корпус |
| 10119650 | 5 | C5H12 (1,4 %)-O2-CO-H2S-CH4 (100 %) | цветной дисплей, СH4 (100 %) — ИК датчик, беспроводной USB |
| 10119615 | 5 | C5H12 (1,4 %)-O2-CO-H2S-CO2 | цветной дисплей, СO2 (0 — 10) % — ИК датчик |
| 10119655 | 5 | C5H12 (1,4 %)-O2-CO-H2S-CO2 | цветной дисплей, СO2 (0 — 10) % — ИК датчик, флуоресцентный корпус |
| 10119651 | 5 | C5H12 (1,4 %)-O2-CO-H2S-CO2 | цветной дисплей, СO2 (0 — 10) % — ИК датчик, беспроводной USB |
| 10120569 | 5 | C5H12 (1,4 %)-O2-CO-H2S-CO2 | цветной дисплей, СO2 (0 — 10) % — ИК датчик, с пробоотборным зондом 30 см и шлангом 3 м |
| 10119620 | 6 | C5H12 (1,4 %)-O2-CO-H2S-NO2-CH4 (100 %) | цветной дисплей, СH4 (100 %) — ИК датчик |
| 10119657 | 6 | C5H12 (1,4 %)-O2-CO-H2S-HCN-CO2 | цветной дисплей, СO2 (0 — 10) % — ИК датчик |
| 10119652 | 6 | C5H12 (1,4 %)-O2-CO-H2S-SO2-C4H10 | цветной дисплей, бутан (0 — 25) % — ИК датчик, беспроводной USB |
| 10119653 | 6 | C5H12 (1,4 %)-O2-CO-H2S-NO2-CO2 | цветной дисплей, СO2 (0 — 10) % — ИК датчик, беспроводной USB |
| 10119654 | 6 | C5H12 (1,4 %)-O2-CO-H2S-NO2-C4H10 | цветной дисплей, бутан (0 — 25) % — ИК датчик, беспроводной USB |
Примечания:
- канал взрывоопасных газов в Альтаир 5х может быть также откалиброван по пропану (C3H8), водороду (H2) или бутану (C4H10);
- по запросу доступны другие конфигурации портативного газоанализатора ALTAIR-5Х (от 1 до 6 каналов).
Метрологические характеристики многокомпонентного газоанализатора ALTAIR 5X
Для взрывоопасных газов (используются термокаталитические датчики):
| Определяемый компонент | Диапазон измерений | Пределы допускаемой основной абсолютной погрешности, % НКПР | Время установления показаний,Т0,9, с, не более | |
| % НКПР | объемная доля, % | |||
| Метан (CH4) | 0 — 50 | 0 — 2,2 | ± 5 | 30 |
| Пропан (C3H8) | 0 — 0,85 | 38 | ||
| Бутан (C4H10) | 0 — 0,7 | 67 | ||
| Пентан (C5H12) | 0 — 0,7 | 30 | ||
| Водород (H2) | 0 — 2 | 30 | ||
Для взрывоопасных газов и диоксида углерода (используются оптические датчики):
| Определяемый компонент | Диапазон измерений | Пределы допускаемой основной погрешности | Время установления показаний, Т0,9, с, не более | Разрешение дисплея | |
| абсолютной | относительной | ||||
| Метан (CH4) | (0 — 100) % об. | ± 5 % (об.) ((0 — 50) % об.) | ± 10 % ((50 — 100) % об.) | 34 | 1 % (об.) |
| Пропан (C3H8) | 36 | 1 % (об.) | |||
| Бутан (C4H10) | (0 — 25) % об. | ± (0,5 + 0,1×Cвх) % об. | — | 35 | 0,1 % (об.) |
| Диоксид углерода (CO2) | (0 — 10) % об. | ± 0,5 % об. ((0 — 5) % об.) | ± 10 % ((5 — 10) % об.) | 35 | 0,01 % (об.) |
Примечания:
- пределы допускаемой абсолютной погрешности по измерительному каналу довзрывоопасных концентраций горючих газов нормированы только для смесей, содержащих только один определяемый компонент;
- время установления показаний Альтаир-5х указано для нормальных условий эксплуатации;
- Свх — объёмная доля определяемого компонента на входе газоанализатора, %.
Для токсичных газов и кислорода (используются электрохимические датчики):
| Определяемый компонент | Диапазон измерений (показаний) | Пределы допускаемой основной погрешности | Разрешение дисплея | Область применения | |
| абсолютной | относительной | ||||
| Кислород (О2) | (2 — 21) % об. ((0 — 30) % об.) | ± 0,7 % об. | — | 0,1 % об. | контроль содержания О2 |
| Оксид углерода (СО) | (0 — 2000) ppm | ± 5 ppm ((0 — 50) ppm) | ± 10 % ((50 — 300) ppm) | 1 ppm | контроль ПДК в воздухе рабочей зоны |
| ± 15 % ((300 — 2000) ppm) | |||||
| Сероводород (H2S) | (3 — 200) ppm ((0 — 200) ppm) | ± 2 ppm ((0 — 20) ppm) | ± 10 % ((20 — 200) ppm) | 1 ppm | |
| Диоксид серы (SO2) | (0 — 20) ppm | ± 1 ppm ((0 — 5) ppm) | ± 20 % ((5 — 20) ppm) | 0,1 ppm | |
| Диоксид азота (NO2) | (0 — 20) ppm | ± 0,2 ppm ((0 — 1) ppm) | ± 20 % ((1 — 20) ppm) | 0,1 ppm | |
| Аммиак (NH3) | (0 — 100) ppm | ± 6 ppm ((0 — 28) ppm) | ± 20 % ((28 — 100) ppm) | 1 ppm | |
| Фосфин (PH3) | (0 — 1) ppm ((0 — 5) ppm) | ± 0,2 ppm | — | 0,05 ppm | контроль аварийных ситуаций |
| Синильная кислота (HCN) | (0 — 10) ppm ((0 — 100) ppm) | ± 2 ppm | — | 1 ppm | |
| Хлор (Cl2) | (0 — 10) ppm ((0 — 20) ppm) | ± 0,4 ppm ((0 — 2) ppm) | ± 20 % ((2 — 10) ppm) | 0,1 ppm | |
Примечание: многокомпонентный газоанализатор Altair-5x имеет возможность отображения результатов измерений в единицах массовой концентрации в мг/м3 (пересчёт объемной доли в массовую концентрацию проводится автоматически для нормальных условий: Т = +20 °C, P = 760 мм рт. ст.).
Технические характеристики переносного многокомпонентного газоанализатора ALTAIR 5X:
| Характеристики | Значения |
| Измеряемые газы | O2, Ех (CH4, C3H8, C4H10, C5H12, H2), CO, CO2, H2S, SO2, NO2, NH3, PH3, HCN, Cl2 |
| Количество одновременно измеряемых компонентов | от 1 до 6 |
| Тип датчика: | |
| — на горючие газы | термокаталитический |
| — на кислород и токсичные газы | электрохимический |
| — на углеводороды и диоксид углерода | оптический (инфракрасный) |
| Диапазон показаний по взрывоопасным газам, % НКПР | 0 — 100 |
| Значения НКПР взрывоопасных газов | по ГОСТ Р 51330.19-99 |
| Время установления показаний, Т0,9, с, не более: | |
| — по каналу О2 | 10 (180, при температуре окружающей среды от -20 до 0 °С и от +40 до +50 °С) |
| — по каналу CO | 60 |
| — по каналу H2S | |
| — по каналу NH3 | |
| — по каналу PH3 | |
| — по каналу Cl2 | |
| — по каналу SО2 | 75 |
| — по каналу NО2 | 25 |
| — по каналу HCN | 200 |
| Передача данных на ПК | ИК-порт |
| Исполнение | взрывозащищённое |
| Маркировка взрывозащиты | 1 Ex iad IIC T3, T4 или 1 Ex iade IIC T4 |
| Вид взрывозащиты | «искробезопасная электрическая цепь ia» по ГОСТ Р 51330.10-99 и «взрывонепроницаемая оболочка» по ГОСТ Р 51330.1-99 |
| Тип защиты от пыли и влаги | IP 65 (прорезиненный корпус) |
| Электропитание | от встроенной Li-ion аккумуляторной батареи или блока с щелочными батареями (только модификации без ИК-датчика) |
| Способ отбора пробы | принудительный с помощью встроенного микронасоса (производительность 0,3 л/мин, длина пробоотборного шланга до 22,9 м) |
| Сигнализация | звуковая (95 дБ) |
| световая (различима под углом 320°) | |
| вибрационная | |
| визуальная (на дисплее) | |
| Количество порогов срабатывания сигнализации (по каждому каналу измерения) | 4 |
| Время работы без подзарядки аккумуляторной батареи, ч, не менее, при температуре воздуха от 0 до +25 °С | 18 |
| 14 (для модификаций с ИК-датчиком) | |
| Время заряда аккумулятора, ч, не более | 6 |
| Дисплей | жидкокристаллический графический, с подсветкой, цветной или монохромный |
| Информация, отображаемая на дисплее | результаты измерений содержания определяемых компонентов |
| текущее время | |
| уровень заряда аккумулятора | |
| спецсимвол, подтверждающий успешно проведенную проверку работоспособности газоанализатора в течение последних 24 часов | |
| предупреждение об окончании срока службы сенсоров | |
| информация о срабатывании сигнализации | |
| Память результатов | встроенная, автоматическая запись результатов за 200 последних часов работы с интервалом 1 мин; журнал событий ёмкостью 1000 событий |
| Габаритные размеры (В×Ш×Т) без крепежного зажима, мм | 169×89×42 |
| 169×89×50 (для модификаций с ИК-датчиком) | |
| Масса, г, не более | 453 |
| 680 (для модификаций с ИК-датчиком) | |
| Диапазон рабочих температур, °С | от -20 до +50 |
| от -40 до +50 (кратковременно) | |
| Гарантийный срок эксплуатации, лет | 3 (включая датчики O2, Ex, CO, H2S, SO2, IR) |
| 2 (на датчики NH3, Cl2) | |
| 1 (на датчики NO2, PH3, HCN) | |
| Средний срок службы датчиков, лет: | |
| — O2, Ex, CO, H2S, SO2 | 4 |
| — NH3, Cl2 | 3 |
| — NO2, PH3, HCN | 2 |
| — IR | не ограничен |
Газоанализатор Altair 5X комплект поставки:
| Наименование | Количество, шт. |
| Газоанализатор ALTAIR 5X с крепёжным зажимом | 1 шт. |
| Зарядное устройство (блок питания, станция для зарядки) | 1 шт. |
| Адаптер для подачи газовой смеси из баллона под давлением | 1 шт. |
| Комплект документации (руководство по эксплуатации на CD-ROM, паспорт, краткое руководство по запуску прибора) | 1 шт. |
| Методика поверки (на партию приборов) | 1 шт. |
Газоанализатор Altair 5X принадлежности:
| Кожаный чехол |
| Пробоотборный зонд, гибкий, 300 мм |
| Пробоотборный шланг, 3 м, полиуретан, проводящий |
| ИК-USB адаптер для подключения прибора к ПК |
| Программное обеспечение MSA Link на CD |
