Газоанализатор стационарный Флора-СВ исполнение 011 предназначен для непрерывного автоматического измерения концентрации формальдегида (Н2CO) и выдачи светового и звукового сигналов при достижении порогового уровня концентрации, а также выдачи сигналов управления внешними устройствами путем включения реле (при заказе выносного блока силовых реле).

Область применения газоанализатора Флора-СВ исп. 011 — атмосфера рабочей зоны, где возможно превышение концентрации формальдегида (H2CO).

Устройство и принцип работы газосигнализатора ФЛОРА-СВ исполнение 011

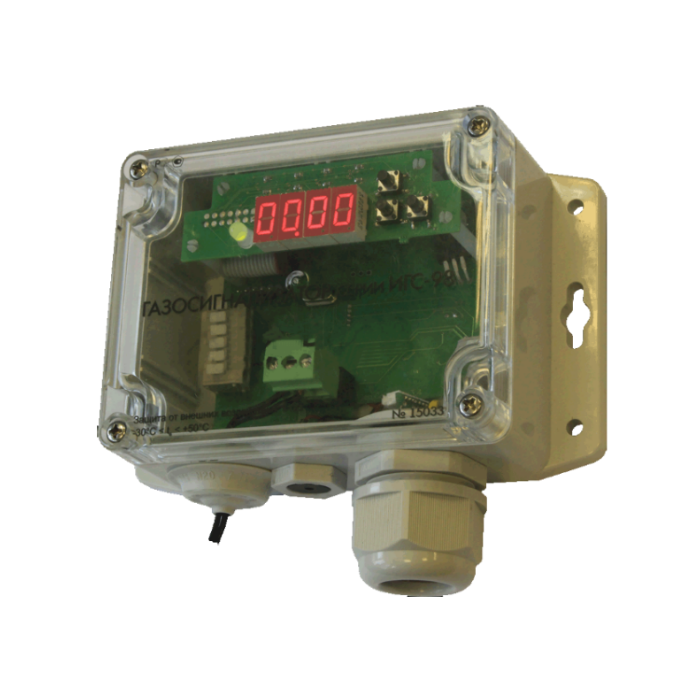

Габаритный чертеж стационарного газосигнализатора Флора-СВ испКонструктивно газосигнализатор Флора-СВ исп. 011 выполнен в корпусе из поликарбоната с прозрачной крышкой.

На корпусе газосигнализатора имеются: гермоввод для кабеля электропитания и выходного сигнала, излучатель звука, фланцы с отверстиями для крепления.

В корпусе газосигнализатора размещены: основная печатная плата и плата индикации и управления.

Под винтовой крышкой установлен измерительный модуль, содержащий газочувствительный сенсор и плату нормализатора сигнала.

Газочувствительный сенсор преобразует концентрацию контролируемого газа в электрический сигнал и выводит информацию на встроенный цифровой индикатор или на внешнее устройство контроля в виде аналогового токового сигнала 4-20 мА. Помимо цифровой индикации газосигнализатор Флора-СВ имеет световую и звуковую сигнализацию.

Газосигнализатор Флора-СВ исп. 011 имеет три выходных управляющих сигнала мини-реле: Порог1, Порог2 и Неисправность.

На основной печатной плате Порог1 имеет маркировку ALARM1, Порог2 — ALARM2, Неисправность — ALARM0. Нагрузка не более 100мА на каждом контакте.

В случае превышения концентрацией газа установленного Порога 1 светодиод меняет цвет на красный и начинает мигать, одновременно подается прерывистый звуковой сигнал и появляется напряжение на контакте ALARM 1.

Если порогов два, то при превышении Порога 2 частота световой и звуковой сигнализации увеличивается и появляется напряжение на контакте ALARM 2.

При снижении концентрации газа ниже Порога 1 и Порога 2 (или повышении выше Порога 1 для кислорода) отключается сигнализация и пропадает напряжение на контактах ALARM 1 и ALARM 2.

Если газосигнализатор исправен, то выход Неисправность выдает сигнал (напряжение 24В). В случае неисправности газосигнализатора или отсутствия питания светодиод меняет свой цвет на оранжевый, при этом на индикаторе появляется надпись «FOUL» (ошибка), на выходе Неисправность отсутствует сигнал (напряжение становится равным нулю).

При необходимости подключения внешних силовых устройств, при срабатывании сигнализации, когда недостаточно 24В при токе 100мА, используется блок внешних силовых реле.

Принцип действия схемы контроля концентрации формальдегида газосигнализатора Флора-СВ основан на амперометрическом методе измерения, при котором электрохимический сенсор преобразует значение концентрации формальдегида в атмосфере в электрический сигнал, сила тока или напряжение которого пропорциональны величине концентрации.

Нагрузкой каждого сенсора является усилитель с выходным напряжением, пропорциональным концентрации газа.

Цифровая трёхразрядная матрица газоанализатора Флора-СВ показывает концентрацию формальдегида (Н2CO) в мг/м3.

При достижении концентрации контролируемого газа величины установленного порога включаются прерывистая световая (красный светодиод) и звуковая (сирена) сигнализации, а также срабатывают управляющие мини-реле.

Питание газосигнализатора Флора-СВ осуществляется от внешнего источника постоянного тока, обеспечивающего непрерывную работу прибора в течение длительного времени, или от сети 220 В (дополнительно необходимо приобрести блок питания или сетевой адаптер). Блок питания НЕ ВХОДИТ в комплект поставки газосигнализатора Флора-СВ.

Высота установки датчика Флора-СВ

Высота установки газоанализатора Флора-СВ исп. 011 зависит от физических свойств газов и характера работы персонала. Поскольку газы, более тяжёлые, чем воздух (СО2, пропан, хлор и др.), будут скапливаться в нижней части помещения, то датчики устанавливают на высоте не более 1 метра от пола. Более лёгкие газы (например Н2, СН4 и др.) будут подниматься в верхнюю часть помещения и датчики надо ставить вблизи потолка. Для газов, имеющих плотность близкую к воздуху, место расположения может быть любое. Для токсичных газов датчики располагают на уровне дыхания человека: для сидящего в операторной – 150 ± 20 см, для идущего по проходу – 180 ± 20 см.

Газоанализаторы Флора-СВ исп. 011 соединяются с внешним контроллером или другой системой автоматики с помощью кабеля любого типа сечением проводов 0,2-2,5 мм2 (при поставке — кабель МКШ 3-0,35 мм2), позволяющего закрепление в клеммных колодках и проход через гермоввод прибора. Соединение должно производиться в строгом соответствии номерами в разъеме. Для подсоединения кабеля к прибору необходимо снять крышку корпуса, отвернув 4 винта, пропустить конец кабеля с зачищенными проводами через кабельный ввод и закрепить провода в клеммной колодке на плате прибора. Прокладку кабеля следует вести по возможности на удалении от сетевых проводов и силовых кабелей.

Технические характеристики Флора-СВ серии ИГС-98:

  • Флора-СВ (серия ИГС-98) исполнение 011 стационарный газосигнализатор формальдегида для непрерывного автоматического измерения концентрации формальдегида H2CO, пороги срабатывания по умолчанию 0,5 мг/м3, под заказ выпускаются 2х пороговые газосигнализаторы с настройкой порогов по требованию заказчика
  • Отбор: диффузионный
  • Количество контролируемых газов и канальность: 1
  • Тип сенсора: электрохимический
  • Газы: формальдегид,
  • Пыле-влагозащита: IP65
  • Взрывозащита: не предусмотрена
  • Выходные сигналы: 3 мини-реле (порог1, порог2, неисправность), токовый выход 4 — 20 мА, силовые реле (под заказ)
  • Индикация: звуковая, световая, цифровая
  • Единицы измерения: мг/м3
  • Рабочий диапазон температур: от -30°С до 50°С
  • Питание: 24 В, с адаптером питания 220 В
  • Габариты: 145х125х55 мм
  • Масса: 0,45 кг
  • Гарантийный срок: 1 год
  • Межповерочный интервал: 1 год.
Диапазон измерения формальдегида (Н2CO) 0 — 8 мг/м3
Пороги срабатывания порог 1 — 0,5 мг/м3, порог 2 — 2,5 мг/м3(возможна установка параметров порогов сигнализатора по требованию заказчика)
Относительная погрешность измерения в нормальных условиях (н.у.) 25 %
Чувствительность газосигнализатора Флора-СВ 0,05 мг/м3
Тип сенсора газосигнализатора Флора-СВ электрохимический
Время срабатывания сигнализации Т (0,9) при нормальных условиях без пробоотборного зонда, не более 80 с
Индикация газоанализатора Флора-СВ исп. 011 световая, звуковая, цифровая
Выходные сигналы токовый выход 4-20 мА3 мини-реле

силовые реле (под заказ)

Степень пылевлагозащиты газосигнализатора Флора-СВ исп. 011 IP65
Электрическое питание 24 В, с адаптером питания — 220 В
Потребляемая мощность (при питании 24 В) до 1,5 Вт
Габаритные размеры газосигнализатора Флора-СВ , мм 145х125х55
Масса газосигнализатора, кг 0,45
Срок службы сенсорного модуля, не менее, лет 3
Межповерочный интервал, мес. 12
Гарантийный срок эксплуатации газоанализатора Флора-СВ, мес. 12
Температура окружающей среды от -30°С до +50°С
Атмосферное давление от 84 до 120 кПа
Относительная влажность воздуха от  30 до 95%

Комплектация ФЛОРА-СВ СЕРИИ ИГС-98:

1. Газосигнализатор Флора-СВ исполнение 011
2. Паспорт
3. Руководство по эксплуатации (на партию)
4. Методика поверки (на партию)
Дополнительно, по спец. заказу поставляются:
5. Блок питания 0,25 А для питания газосигнализатора от сети 220 В
6. Блок питания 0,6 А на DIN-рейку
7. Выносной блок силового реле на DIN-рейку и соединительные кабели.Характеристики нагрузки блока реле — 24 В, 5А
8. Корпус для монтажа с DIN-рейкой (на 4 модуля).

Степень пылевлагозащиты: IP67.



— блок реле — 1 модуль,

— блок питания 1 модуль.
