Рентгенография – один из методов неразрушающего контроля, широко используемый в самых разных областях промышленности, в строительстве, при решении других задач. В качестве источника излучения многие отечественные пользователи выбирают аппараты серии Арина. Они широко представлены на российским рынке в нескольких модификациях.

Устройство и отличительные особенности прибора

Рентгеновский аппарат арина 9 – портативный импульсный прибор, состоящийиз двух блоков: пульта управления и модуля излучателя, соединенных между собой 25-метровым кабелем. Это необходимо для того, чтобы защитить оператора от воздействия рентгеновских лучей.Действие устройства основано на использовании явления взрывной электронной эмиссии, которая возникает в вакуумной трубке с холодным катодом при подаче на него короткого высоковольтного импульса. Схема управления поддерживает постоянное поступление импульсов, в результате чего прибор генерирует вспышки рентгеновского излучения.

Разработанная инженерами ОАО «Плазма» металлокерамическая трубка работает при  импульсном напряжении до 300 кВ. Она не требует многоконтурной системы охлаждения, что значительно снижает стоимость прибора.Более совершенный, чем у предшествующих моделей,  первичный коммутатор, разрядник-обостритель, рассчитанные на высокую мощность пульт управления увеличивают технические характеристики арина 9, обеспечивают ему не менее 30 минут непрерывной работы.

Используя флуорометаллические усиливающие экраны  RCF, рентгеновскую пленкуAGFAF8 аппарат арина 9 способен с фокусного расстояния 150 см за 5 минут просвечивать стальные детали толщиной 4 см. Температурное реле автоматически отключает прибор от сети, когда температура масла в высоковольтном блоке достигает предельного (критического) значения.

Назначение

Конструкция прибора арина 9 позволяет применять его для проведения и фронтальной, и панорамной съемки. В последнем случае потребуется дополнительное оборудование: штативы, магнитные крепления, тележки с кронштейнами. При этом возможно получение равномерного излучения в пределах полусферы. Он используется при дефектоскопии сварных швов металлоконструкций, труб с целью определения наличия посторонних включений (окисных, шлаковых, вольфрамовых), прожогов, трещин, пор, непроваров и других дефектов.

Небольшие размеры, вес, возможность работы от автономного источника питания (аккумуляторных батарей) позволяют применять его вне лабораторий, непосредственно на месте эксплуатации объекта:

  • в судостроении;
  • атомной энергетике;
  • на нефте- и газопроводах и так далее.

Цена арина 9 оптимально соответствует ее надежности, безопасности, удобству при использовании. Для того чтобы купить прибор в интернет-магазине компании pribori24.ruдостаточно оформить заявку непосредственно на сайте. При необходимости вы можете связаться с менеджером по телефону, с помощью формы обратной связи, по электронной почте и решить возникшие проблемы, уточнить нюансы, касающиеся характеристикарина 9, условий оплаты или доставки заказа.

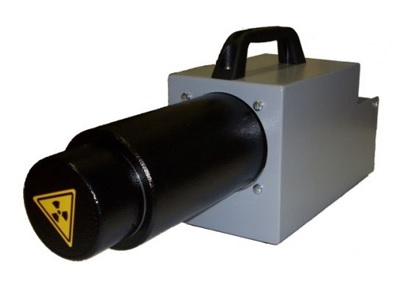

Аппарат рентгеновский импульсный наносекундный автономный АРИНА-9

Назначение

Прибор разработан для исследований сварных швов металлоконструкций рентгенографическим методом. С его помощью выявляются посторонние включения (вольфрамовые, окисные, шлаковые и др.), трещины, прожоги, поры и непровары.

Аппарат АРИНА-9 — это носимый автономный источник рентгеновского излучения. Его наличие в арсенале лабораторий неразрушающего контроля совершенно оправдано, в первую очередь, на выездах. Возможность работы от источника питания на аккумуляторных батареях (СПРУТ-ИПА 24.18 — поставляется отдельно), надёжность и безопасность в эксплуатации, малые габариты и вес, полное соответствие заявленным характеристикам – факторы, подтверждённые многими специалистами в области дефектоскопии на промышленных предприятиях нефтегазового сектора, атомной энергетики, судостроения. Импульсный рентгеновский аппарат АРИНА-9 идеально подходит для проверки в полевых условиях соединений трубопроводов высокого давления больших и малых диаметров, выполненных сваркой плавлением.

Особенности

В комплект оборудования входят две основные части: модуль излучателя и пульт управления. Для того, чтобы обезопасить операторов, пульт выносится на значительное расстояние от источника рентгеновского излучения. Блоки соединяются 25-метровым кабелем.

Конструкция изделия предполагает его использование для фронтальной и панорамной съёмки. С помощью магнитных креплений, штативов и специальных тележек с кронштейнами (приобретаются отдельно) возможно панорамное исследование мест соединения трубопроводов большого диаметра из центра трубы. Это достигается практически равномерным излучением в пределах полусферы. Для точного замера экспозиционной дозы можно воспользоваться любым интегральным дозиметром. Ориентировочная номограмма времени экспозиции применительно к обычной стали приведена в приложении к инструкции по эксплуатации. Также хотим обратить Ваше внимание на то, что все изделия линейки АРИНА (наиболее популярные из них: АРИНА-9, АРИНА-7, АРИНА-3) в силу конструктивных особенностей имеют лишь один регулируемый параметр физической величины – время экспозиции. Для получения качественных, контрастных снимков мы рекомендуем использовать радиографическую плёнку AGFA F8 совместно с экранами того же производителя.

ТТХ прибора предусматривает его эксплуатацию в жёстких климатических условиях (см. таблицу технических характеристик). Для защиты от перегрева в его схеме присутствует температурное реле.

Принцип действия

Принцип работы оборудования АРИНА-9 основан на явлении взрывной электронной эмиссии, возникающей в вакуумной рентгеновской трубке в результате подачи короткого, но мощного импульса высокого напряжения на катод. Схема управления обеспечивает постоянное поступление таких импульсов через цепь повышающих трансформаторов и разрядника, что позволяет получать на выходе вспышки рентгеновского излучения. В отличие от аппаратов непрерывного действия, в импульсных устройствах используется трубка с холодным катодом. Это существенно снижает стоимость оборудования, т.к. для его функционирования не требуется сложных многоконтурных систем охлаждения.

Гарантии изготовителя

Гарантийный срок эксплуатации — 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки с завода изготовителя. Гарантийный ремонт проводится изготовителем оборудования, либо уполномоченным сервисным центром.

Импульсный рентгеновский аппарат АРИНА-9 характеристики:

Рабочее напряжение на рентгеновской трубке, кВ 300
Экспозиционная доза рентгеновского излучения на расстоянии (500 ± 20) мм от торца рентгеновского блока в прямом пучке за 1,5 мин (не менее), мкКл/кг (мР) 309,7 (1200)
Толщина стали, доступная для рентгенографирования с помощью рентгеновских пленок с флуоресцентными усиливающими экранами, мм до 85
Толщина стали, доступная для рентгенографирования с помощью высококонтрастных рентгеновских пленок, мм до 45
Диаметр фокусного пятна, мм 2,5
Напряжение питания от однофазной сети переменного тока*, В 220-230
Частота сети переменного тока, Гц 50 ± 1
Напряжение питания от батареи аккумуляторов, В 24 ± 3
Потребляемая мощность, Вт, не более 300
Масса и габаритные размеры составных частей, не более
Рентгеновский блок масса, кг 8,1
длина, мм 520
ширина, мм 135
высота, мм 215
Пульт управления масса, кг 6
длина, мм 310
ширина, мм 260
высота, мм 150
Условия эксплуатации и хранения Диапазон рабочих температур от -40°С до +50°С
Относительная влажность воздуха 101,3+5,3-25,6 кПа (760+40-200 мм рт.ст.)
Атмосферное давление до 98% при температуре +25ºС и при более низких температурах без конденсации влаги
Температура хранения от -5°С до +50°С

* Аппараты могут использоваться в электрических сетях с номинальным напряжением 230 В±10% и 220 В±10% частотой 50±1 Гц

Импульсный рентгеновский аппарат АРИНА-9 комплект поставки:

  • Блок рентгеновский.
  • Пульт управления.
  • Кабель сетевой.
  • Кабель высоковольтный.
  • Кабель аккумуляторный.
  • Комплект запасных частей, инструмента и принадлежностей в соответствии с ведомостью ЗИП.
  • Комплект эксплуатационных документов: руководство по эксплуатации, паспорт, ведомость ЗИП.
  • Футляр.

Импульсный рентгеновский аппарат АРИНА-9 принадлежности:

  • Приспособление ПАУК-2М.
  • Штатив для р/а трубный цепной СПРУТ ШРТ-1.
  • Штатив трехножный для р/а СПРУТ ШРТ-3.
  • Тележка для импульсного р/а трубная СПРУТ ТР-1.
  • Источник автономного питания СПРУТ ИПА-24.18.
