Измеритель толщины металлизации ИНТРОМЕТ в отверстиях печатных плат

Прибор ИНТРОМЕТ предназначен для неразрушающих бесконтактных измерений толщины металлизации в отверстиях печатных плат (ПП) и на поверхности диэлектрика, в том числе ПП. Измерение толщины медных покрытий возможно до или после травления рисунка ПП, а также под защитным слоем покрытия олово-свинец.

Область применения ИНТРОМЕТ

ИНТРОМЕТ используется на любой стадии производства печатных плат для обеспечения их высокого качества.

Электронный блок ИНТРОМЕТ представляет собой усовершенствованную модель ИТМ-52, выпускавшуюся до 2010 г.

Особенности ИНТРОМЕТ

• • широкий диапазон диаметров контролируемых отверстий;
• дополнительная функция измерения толщины медной фольги на поверхностях ПП;
• цифровая индикация;
• полуавтоматические настройки;
• встроенная память на 15000 измерений;
• герметичная пленочная клавиатура;
• аккумуляторное питание;
• компьютерный интерфейс;
• учет удельной электрической проводимости меди;
• статистическая обработка результатов измерений.

Связь с компьютером осуществляется через USB порт. Зарядка аккумуляторов не требует их извлечения из прибора. Прибор имеет встроенное зарядное устройство, которое подключается к сети 220 В через адаптер. Применяемый в ИНТРОМЕТ алгоритм обработки сигналов и метод настройки позволяют минимизировать влияние температуры окружающей среды на результаты измерений. Влияние изменения диаметра отверстия на результат измерения учитывается автоматически. Толщина контролируемой ПП и значение удельной электрической проводимости гальванической меди можно вводить в память электронного блока с клавиатуры.

Возможности ИНТРОМЕТ

• Размеры контролируемых ПП не ограничены
• Измерения можно проводить как на двусторонних, так и на многослойных ПП
• Для осуществления измерений достаточен односторонний доступ к ПП
• Измерения возможны на любой стадии технологического процесса, до и после травления ПП, до и после нанесения защитного покрытия олово-свинец (ПОС)
• Кроме измерения толщины, возможно выявление трещин, раковин и других дефектов медного покрытия в отверстиях.

Принцип действия

Измерение толщины металлизации в отверстиях ПП основано на вихретоковом принципе, а измерение толщины медного покрытия на поверхности — на электропотенциальном принципе действия.

Главная часть любого пробника, предназначенного для измерения толщины меди в отверстиях, — вихретоковый преобразователь (патент США 5,600,240). Вихретоковый преобразователь (ВТП) представляет собой две миниатюрные обмотки: возбуждающую и измерительную, размещенные внутри металлической трубки. Трубка защищает ВТП от воздействия химических растворов и обеспечивает его механическую прочность. Пробник с помощью кабеля подключается к электронному блоку. При измерении ВТП вводится в контролируемое отверстие. Результат измерения в единицах толщины появляется на индикаторе прибора в течение 1-2 секунд. Устройство ВТП позволяет также обнаруживать некоторые типы дефектов медного покрытия, например, круговые трещины и непокрытые медью участки.

Пробник для измерения толщины медного покрытия на поверхности ПП при измерении устанавливается на контролируемый участок. С помощью одной пары контактов по контролируемому участку пропускается электрический ток, а с помощью другой пары на этом участке измеряется напряжение, значение которого зависит от толщины меди.

Устройство ИНТРОМЕТ

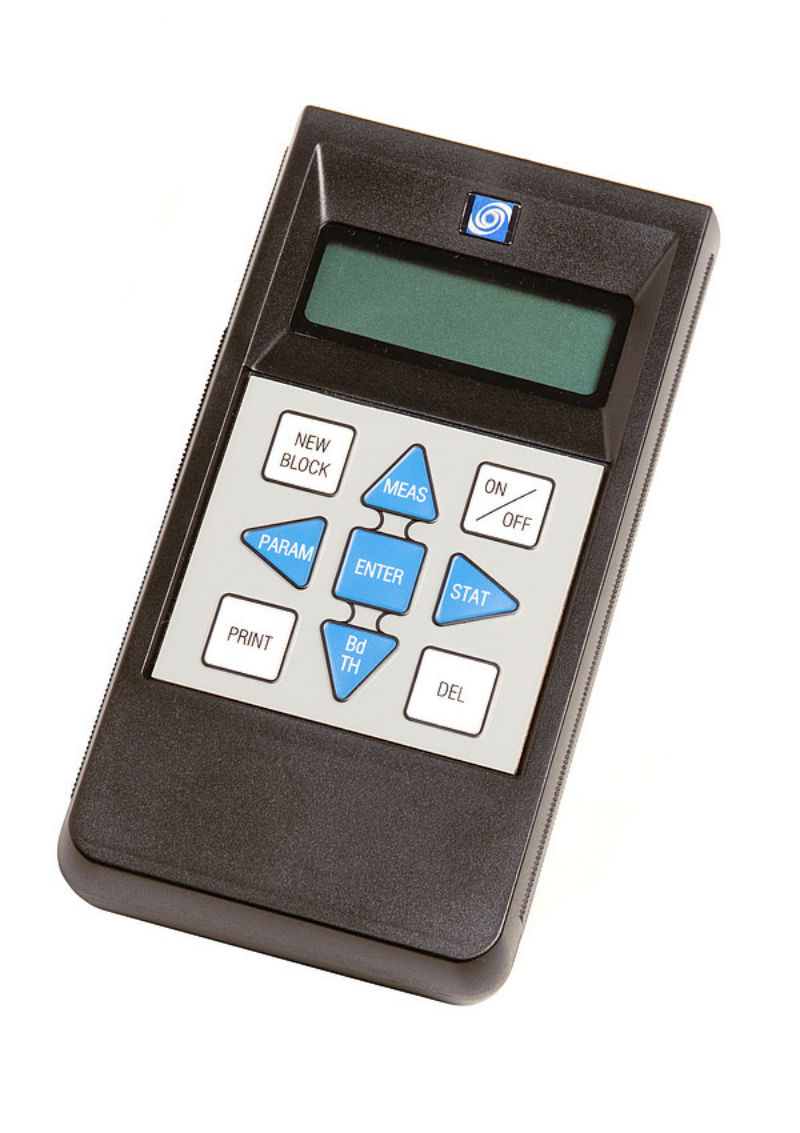

Электронный блок ИНТРОМЕТ представляет собой усовершенствованную модель ИТМ-52, выпускавшуюся до 2010 г.

Особенности:

• • широкий диапазон диаметров контролируемых отверстий;
• дополнительная функция измерения толщины медной фольги на поверхностях ПП;
• цифровая индикация;
• полуавтоматические настройки;
• встроенная память на 15000 измерений;
• герметичная пленочная клавиатура;
• аккумуляторное питание;
• компьютерный интерфейс;
• учет удельной электрической проводимости меди;
• статистическая обработка результатов измерений.

Связь с компьютером осуществляется через USB порт. Зарядка аккумуляторов не требует их извлечения из прибора. Прибор имеет встроенное зарядное устройство, которое подключается к сети 220 В через адаптер. Применяемый в ИНТРОМЕТ алгоритм обработки сигналов и метод настройки позволяют минимизировать влияние температуры окружающей среды на результаты измерений. Влияние изменения диаметра отверстия на результат измерения учитывается автоматически. Толщина контролируемой ПП и значение удельной электрической проводимости гальванической меди можно вводить в память электронного блока с клавиатуры.

Пробники и картриджи

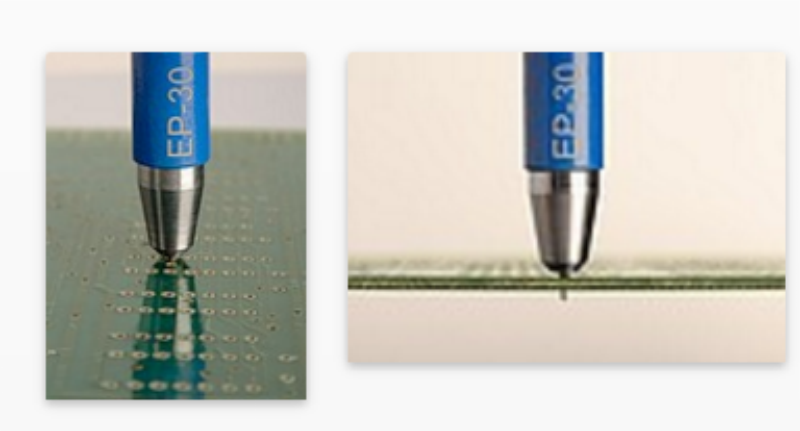

Пробник ЕР-20

Применяется с прибором ИНТРОМЕТ для измерения толщины меди в отверстиях диаметрами от 0,45 до 0,6 мм.

Картридж ЕР-25

Применяется с прибором ИНТРОМЕТ для измерения толщины металлизации в отверстиях диаметрами от 0,6 до 0,8 мм.

Картридж ЕР-30

Применяется с прибором ИНТРОМЕТ для измерения толщины металлизации в отверстиях диаметрами от 0,8 до 2,0 мм.

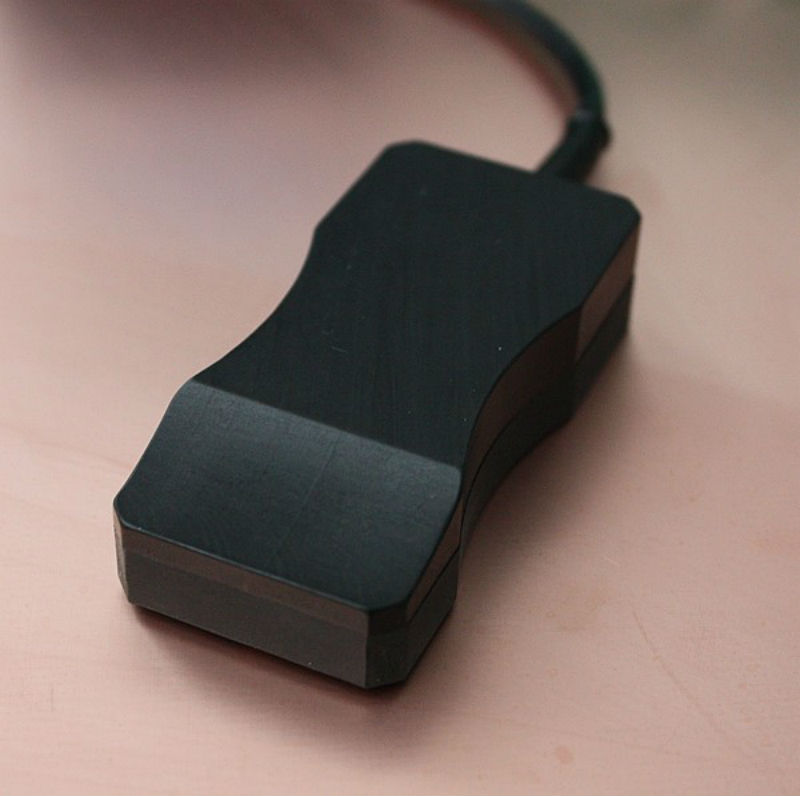

Пробник ПП-100

Применяется с прибором ИНТРОМЕТ для измерения толщины медной фольги на поверхности ПП. Минимальные размеры площадки для измерения составляют 60х60 мм.
