Главная Товары Прочее лаб.оборудование Истиратель вибрационный ИВ 3

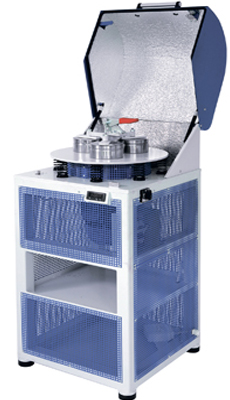

Истиратель вибрационный чашечный ИВ 3 предназначен для одновременного измельчения нескольких проб материала до тонкодисперсного состояния в периодическом режиме.

Истиратель чашевый – оборудование лабораторного класса, которое применяется в различных отраслях промышленности, в том числе: горнодобывающей, металлургической и строительной.

Описание устройства:

В чашевом (виброционном) истирателе измельчение происходит за счет истирания – одновременной деформации сжатия и сдвига. Крупность измельченного материала зависит от времени работы истирателя и физических свойств материала.

На плите рамы через пружины смонтирована платформа с закрепленным  на ней быстрозажимным устройством и чашами в сборе, состоящими из крышки, кольца,  ролика и непосредственно чаш. Крутящий момент от электродвигателя передается  через эластичную лепестковую муфту к дебалансу платформы.

Крышка, смонтированная на плите, предназначена для звукоизоляции и ограничения доступа к  колеблющимся  частям истирателя.

Принцип работы

Платформа истирателя чашевого (вместе с закреплёнными на ней чашами) совершает круговые колебания в горизонтальной плоскости. При этом кольцо совершает обкатку по стенкам чаши, а ролик — по стенкам кольца. Материал истирается между стенками чаши и кольцом, между роликом и кольцом, а так же между нижними торцами ролика, кольца и дном чаши, верхними торцами кольца, ролика и крышкой.

Примеры применения

Гранит, песок, ферросплавы, уголь, бетон, кирпич, стекло, керамика, гранит, мрамор, известняк и удобрения.

Достоинства:

Высокая эффективность измельчения за счет:

      • изготовления истирающих элементов из инструментальной стали высокой твердости;
      • формы ролика и кольца, обеспечивающей циркуляцию материала внутри чаши.
  • Быстрозажимное устройство крепления чаш;
  • Применение в приводе эластичной лепестковой муфты, снижающей уровень вибрации, передаваемый на опорную поверхность;
  • Эффективная шумоизоляция.

Технические характеристики

Количество чаш, шт.

3

Объем загрузки чаши, см3

20-50

Крупность исходного материала,  мм, не более

3

Частота колебаний, кол./мин

1500

Амплитуда колебаний, мм

3,5

Мощность электродвигателя, кВт

1,1

Напряжение питания, 50 Гц, В

380

Габаритные размеры, мм (длина х ширина х высота)

450х500х1200

Масса, кг

150

Материал истирающих элементов – инструментальная сталь

ХВГ, 9ХС

Базовый комплект:

  • Истиратель вибрационный ИВ 3
  • Изготовление тары и упаковка истирателя

Рекомендуемый комплект:

  • дополнительная чаша истирателя в сборе (3 шт.)
  • изготовление тары и упаковка

Технологические опции:

  • Совок (объем 0,07 л.)

ЗИП:

  • Чаша истирателя в сборе (3 шт.)
