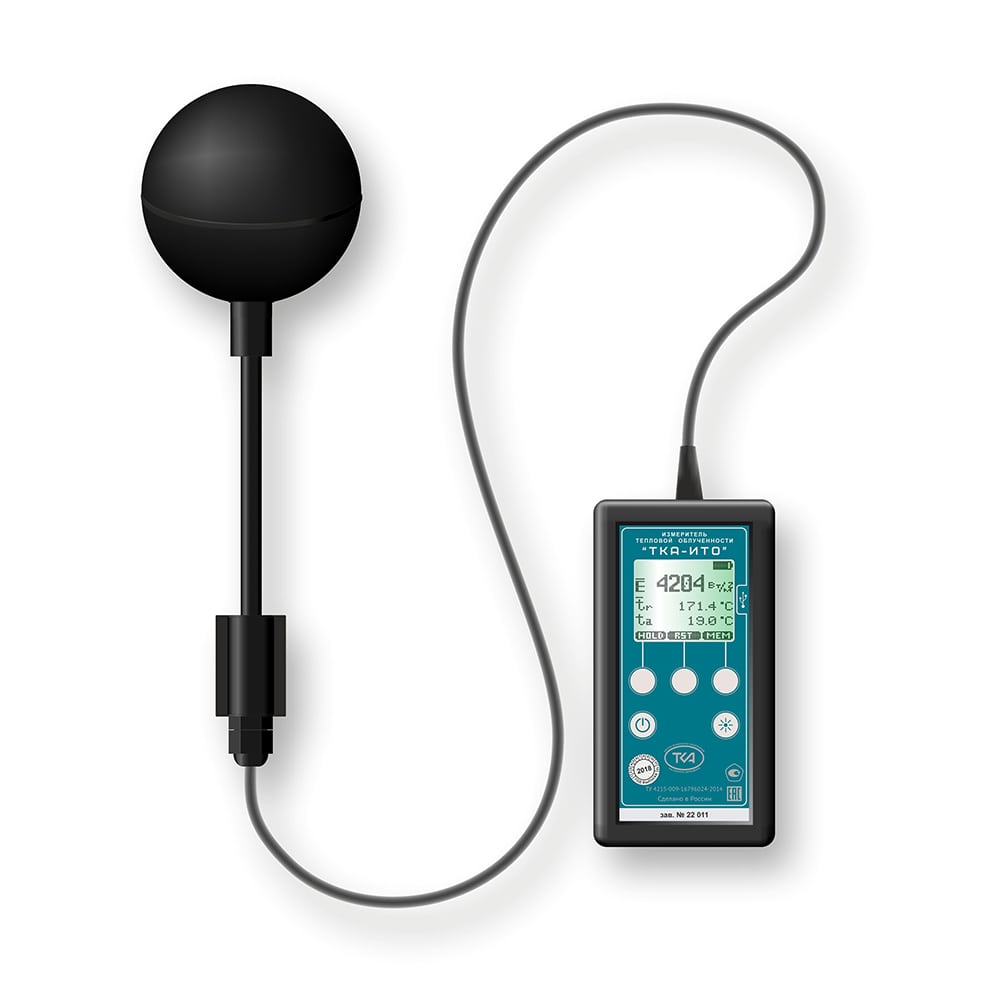

Измеритель тепловой облучённости ТКА-ИТО

Измеритель тепловой облучённости ТКА-ИТО — прибор предназначен для измерения плотности теплового потока излучения (или интенсивности теплового облучения, энергетической освещенности, облученности) в инфракрасной области спектра, а также для оценки экспозиционной дозы теплового облучения персонала в производственных и жилых помещениях, обусловленного влиянием локальных и общих источников тепла.

Принцип действия измерителя состоит в преобразовании падающего на черный шар теплового потока в электрический сигнал, пропорциональный плотности этого потока(облученности), с последующим масштабированием и индикацией результата измерения.

Повышение температуры внутри черного шара определяет пропорциональную облученности реакцию на внешнее тепловое излучение, усреднённую по углу 4п (360°) и времени экспозиции, эквивалентную реакции тела человека на такие факторы окружающей среды, как радиационный и конвективный теплообмен. Это повышение температуры измеряется по индуцированному инфракрасному излучению от внутренней поверхности чёрного шара с помощью расположенного внутри него фотоприёмного модуля. Фотоприёмный модуль содержит неселективный (в диапазоне длин волн от 1,5 до 20 мкм) приёмник излучения, датчик температуры корпуса модуля и схему компенсации температуры окружающей среды. Данные модуля обрабатываются микроконтроллером, и на дисплей электронного блока измерителя выводятся значения измеренной облучённости, а также производится индикация температуры внутри чёрного шара и температуры окружающей среды.

Конструкция ТКА-ИТО:

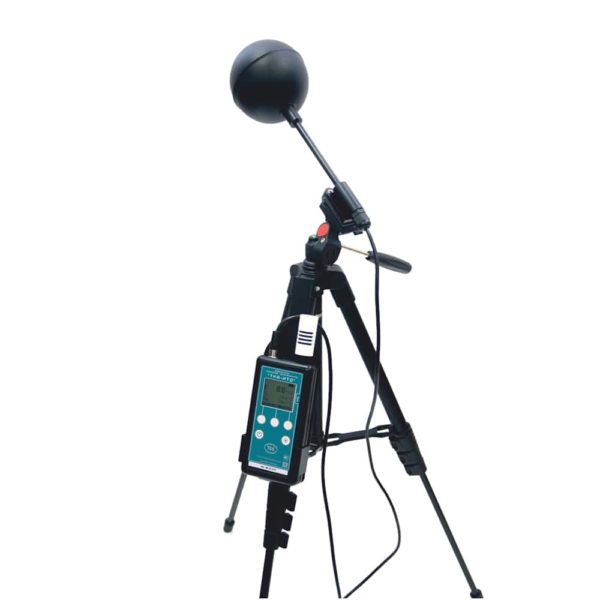

Конструктивно измеритель состоит из блока черного шара на штативе и электронного блока, в состав которого входят устройство детектирования сигналов, устройство цифровой обработки результатов измерений и жидкокристаллический дисплей для отображения измеренных и вычисляемых значений. Конструкция измерителей исключает возможность несанкционированной настройки и доступа к измерительной информации, корпус опломбирован, пломба находится в местах крепления задней крышки электронного блока.

Область применения прибора ТКА-ИТО:

Выполнение работ по обеспечению безопасных условий охраны труда, санитарный и технический надзор в жилых и производственных помещениях, аттестация рабочих мест и другие сферы деятельности, регламентируемые требованиями Федерального закона РФ № 426-н «О специальной оценке условий труда», СанПиН 2.2.4.548-96, приказа Минсоцздравразвития РФ № 1034н, ISO – 7726:1998, ГОСТ 8.106-2001.
