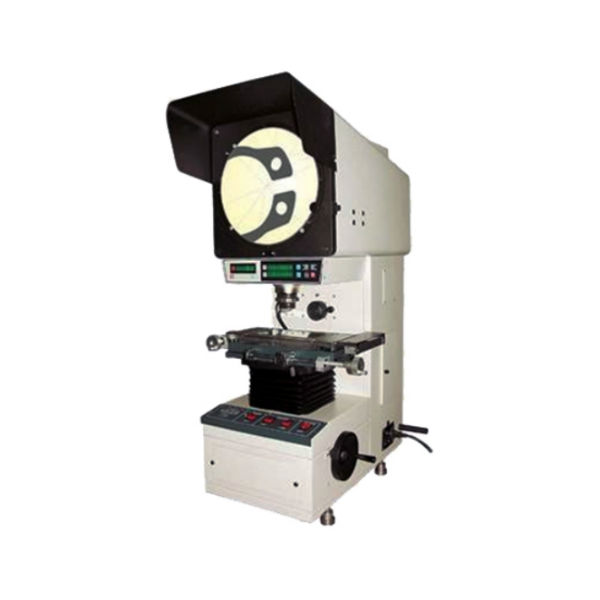

Цифровой измерительный проектор JT12A-C — это точный оптический прибор, предназначенный для измерения изделий различной формы со сложными очертаниями и поверхностью. К данным изделиям относятся фасонные фрезы, шестерни, метчики, кулачковые шайбы, лекала, перфорированные заготовки, а также различные резцы и инструменты.

Цифровой измерительный проектор JT12A-C позволяет проводить следующие виды измерений:

  • Сопоставление измерений со «стандартным изображением».

Данный способ является наиболее распространенным и может применяться как с подсветкой, так и освещением отображения. Он обычно используется для исследования рабочих образцов малого размера, а также изделий сложной формы. Обеспечивается быстрое и точное измерение различных параметров образца.

  • Измерения с использованием системы считывания координат X или Y рабочего стола.

Данный способ измерений основан на перемещении рабочего стола по осям X или Y с отображением значения смещения на экране.

  • Непосредственное измерение увеличенного изображения образца на проекционном экране с помощью стеклянной шкалы.

Подобный вид измерений более прост и удобен, но он может использоваться только при измерении некоторых частей исследуемого образца.

  • Измерение угла посредством поворота проекционного экрана.
Диаметр экрана

300 мм

Угол поворота

0° — 360°

Шкала индикатора поворота

1′

Погрешность при повороте

6′

Питание

220В, 50 Гц

Передача данных

RS232

Объектив

Кратность увеличения

10х

20х

50х

100х

Область обзора на объекте

30 мм

15 мм

6 мм

3 мм

Рабочее расстояние

75 мм

69 мм

26 мм

26 мм

Погрешность увеличения

0.08%

Примечание: в стандартной комплектации с прибором поставляется 10х объектив и 10х полупрозрачное зеркало.

Рабочий стол

Площадь рабочего стола

340х152 мм

Координата X

0-150 мм, дискретность 0,01 мм

Координата Y

0-50 мм, дискретность 0,01 мм

Координата Z

80 мм (фокусное расстояние)

Погрешность

(4+40L) um, где: L-длина, которая должна быть измерена в м

Источник света

Освещение по контору

Вольфрамовая галогенная лампа 12В, 100Вт

Освещение поверхности

Вольфрамовая галогенная лампа 24В, 150Вт
