Комплект кабелетрассоискателя «Атлет АГ-319К-СКИ» позволяет:

  • находить и точно определять местоположение подземных коммуникаций — силовых и сигнальных кабелей, оптоволоконных армированных кабелей и металлических трубопроводов;
  • определять глубину нахождения коммуникаций до 10 м;
  • проводить трассировку коммуникаций на удалении до 10 км от места подключения генератора;
  • проводить поиск неисправностей кабельных линий;
  • проводить поиск мест повреждения изоляции силовых кабелей и трубопроводов, мест повреждения защитных покрытий газо-нефтепроводов с катодной защитой;
  • комплект позволяет в кратчайший срок и с большой надежностью проводить обследование местности перед производством земляных работ и предотвращать повреждение инженерных коммуникаций.

Рекомендуемые области применения

  • Трубопроводный транспорт — теплосети, газораспределение, нефтепроводы и т.д.
  • Электрические сети
  • ЭХ предприятия
  • ЖКХ
  • Строительство

Описание

Комплект включает в себя многофункциональный высокоэффективный генератор и универсальный, трехкоординатный, моноблочный приемник с расширенной графической индикацией, улучшенной помехозащищенностью и возможностью подключения внешних датчиков. Комплект «Атлет АГ-319К-СКИ» позволяет точно и легко инспектировать трубопровод на расстоянии более 10 км, обеспечивая одновременное измерение тока и градиента напряжения даже в зонах, где имеется контакт с другими металлическими структурами, помехи или значительное скопление коммуникаций. Это позволяет исключить необходимость персоналу, обслуживающему трубопровод, выполнять прямое подсоединение электродов и ручные расчеты для оценки токов потерь катодной защиты вдоль трубопровода, снижая, таким образом, число ложных показаний и минимизируя неопределенность определения мест вскрытия грунта. Затем, используя датчики ДОДК-117 или ДКИ-117, может быть проведена локализация любых потерь тока, связанных с повреждением покрытия трубопровода, в более узкой зоне в пределах 1 метра.

Особенности приемника

  • встроенный GPS/ГЛОНАСС-модуль для сохранения координат и параметров точек, и нанесение трассы на карту Google или Яндекс;
  • функция «Зонд» для трассировки НЕМЕТАЛЛИЧЕСКИХ коммуникаций с помощью внутритрубного генератора (дополнительная опция);
  • несколько вариантов отображения информации на индикаторе приемника: «Трасса», «График», «График+», «Минимум максимум», режимы «Относительное расстояние до коммуникации» и «2-частоты» позволяют оператору максимально эффективно использовать возможности прибора;
  • расширенные возможности: вывод значения измеренной глубины залегания на индикатор на всех рабочих частотах; определение отклонения от оси трассы по индикатору в режиме «трасса»;
  • определение типа подземной коммуникации;
  • полная поддержка энергосберегающих (импульсных) режимов работы трассировочных генераторов;
  • встроенное микропроцессорное управление максимально упрощает подготовку прибора к работе и предохраняет от ошибок оператора;
  • большой жидкокристаллический индикатор с высоким разрешением и регулируемой яркостью подсветки;
  • одновременная работа со встроенными и внешними датчиками позволяет значительно повысить скорость и качество выполнения отдельных видов работ;
  • поиск дефектов коммуникаций, в том числе поиск мест нарушения изоляции трубопроводов;
  • подключение дополнительных внешних датчиков расширяет перечень решаемых задач;
  • идентификация отдельных кабелей, функция «выбор кабеля из пучка» (с помощью дополнительных индукционных клещей КИ-110);
  • корпус прибора изготовлен из высокопрочного окрашенного пластика и стоек к атмосферным воздействиям во всем диапазоне рабочих температур от -20°С до +60°С. Допускается использование приемника в полу погруженном состоянии в воде пресных водоемов;
  • возможность подключения внешнего аккумулятора Power Bank и работа при отрицательных температурах, внешний аккумулятор прячется под одежду оператора;
  • меню на двух языках (русский и английский).

Технические характеристики Атлет АГ-319К-СКИ:

Приемник «АП-019.3»

Параметр Значение
Квазирезонансные частоты фильтров 50(60)/ 100(120)/ 512/ 1024/ 8192 / 32768 Гц
Диапазон частот «Широкая полоса» 0,04…8 кГц
Частота фильтра в режиме «Зонд» 512 Гц
Диапазон частот «Радио» 8…40 кГц
Динамический диапазон входных сигналов 120 дБ
Количество встроенных датчиков 4
Максимальная чувствительность
(Режим «График» f0= 33 кГц, некогерентные помехи +10 дБ в диапазоне от 31…до 35 кГц )
5 мкА на расстоянии 1 м
Объем памяти модуля GPS 2300 «точек»
Подключаемые внешние датчики КИ-110(105), НР-117, ДОДК-117, ДКИ-117 (пр-во «ТЕХНО-АС»)
Управление чувствительностью
  • Автоматическое – для 2D отображения «Трасса»
  • Полуавтоматическое / ручное (по выбору) – для режимов «График», «График+», «MIN&MAX» и «Зонд»
  • Автоматическое / ручное (по выбору) – для режима «2 частоты»
Определение глубины залегания трассы 0….9,99 м
Автоматически в режиме «Трасса»
По нажатию кнопки в режиме «Зонд»
Точность определения глубины залегания ±5%
Измерение тока принимаемого сигнала 0,01….9,99 А
Автоматически в режиме «Трасса»
Точность определения оси коммуникации, в % от глубины залегания ±5%
Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов При совместной работе с трассировочными генераторами пр-ва «ТЕХНО-АС» («Импульсный» режим)
Визуальная индикация LCD дисплей, 320х240 пикселей, LED подсветка
Индицируемые параметры
  • 2D визуализация положения трассы относительно прибора
  • Глубина залегания трассы
  • Ток сигнала
  • Графики уровня сигнала
  • Сила сигнала
  • Параметры настройки и управления
Звуковая индикация Встроенный излучатель:
— синтезированный звук ЧМ
— звуковая индикация нажатия кнопок
Источник питания 4…7 В:
— 4 элемента тип «С»;
— внешний аккумулятор (Power Bank — опция).
Время непрерывной работы от одного комплекта щелочных батарей Не менее 20 часов
Автоматическое отключение питания при бездействии для экономии заряда После 30 минут
Диапазон температур эксплуатации / хранения -20…60 / -30…60°С
Степень защиты корпуса IP54
Габаритные размеры 330х140х700 мм
Масса 2,45 кг

Генератор «АГ-120Т»

Параметр Значение
Частоты синусоидального сигнала, Гц
частоты f1, f2, f3 («постоянные») 200…9999 Гц
выбираются в диапазоне с дискретностью 1 Гц и точностью ±0,05%, заносятся в энергонезависимую память
частота f4 («временная») 200…9999 Гц
выбирается взамен одной из «постоянных», не заносится в память, существует до выключения питания.
Режимы генерации
режим 1 непрерывный «НП»
режим 2
— длительность импульса, мс
— частота следования импульсов, Гц
кратковременные посылки «ПР» (прерывистый)
100
1
режим 3
Первая частота, Гц
Вторая частота, Гц
Соотношение амплитуд первой и второй частот
двухчастотный «2F» (одновременная генерация)
1024
81924:1
режим 4

амплитуда импульсачастота следования импульсов (ударов), уд/мин
— низкая
— средняя
— высокая
длительность импульса
генерация ударных импульсов «УР» (ударный режим)

равна напряжению питания, выбирается автоматической перекоммутацией источников питания в зависимости от заданной силы удара («С1», «С2» или «С3» на поле «ТОК»)

30
60
120
минимально достаточная для производства удара механизмом УМ-112, задается автоматически

Выходные параметры синусоидальной генерации
Выходной ток, А
максимальный в ручном режиме:
— непрерывная и двухчастотная генерация
— кратковременные посылки

10

15
задаваемый для автосогласования десять предустановленных значений в диапазоне 0,1…9,9А, могут быть изменены пользователем с дискретностью 0,1А и занесены в энергонезависимую память
Максимальное выходное напряжение, В
— при автономном питании
— с добавлением внешнего аккумулятора 12В
— при питании от сетевого блока
220 (180 при «2F»)

330
 (260 при «2F»)
110 (90 при «2F»)
Максимальная выходная мощность, Вт
— при автономном питании или от внешнего аккумулятора 21В 130 непрерывно на 1,3…300 Ом и «2F» на 1,3…200 Ом / 200 импульсы на 0,8…200 Ом
— с добавлением внешнего аккумулятора 12В 200 непрерывно на 2,0…150 Ом и «2F» на 2,0…300 Ом / 300 импульсы на 1,3…300 Ом
— от сетевого блока (СБП) 100 на 1,0…120 Ом_непрерывно / импульсы или на 1,3…80 Ом при «2F»
ПРИМЕЧАНИЕ.
При неполной зарядке или (и) на частотах выше «логарифмической середины» диапазона (1,1кГц) допускается уменьшение максимальной мощности с ростом частоты и сопротивления нагрузки, но не более чем на 3dB.
Допустимое сопротивление нагрузки любое (0…∞)
Ограничение тока на «низкоомных» нагрузках, «Uмакс» на «высокоомных» нагрузках.
Согласование с нагрузкой — автоматическое, обеспечивающее достижение заданного тока в нагрузке
— ручное (кнопками «Вверх» или «Вниз»)
Источники питания
Встроенный аккумуляторный комплект два свинцово — кислотных герметизированных аккумулятора 12В/12Ач (технология AGM) с автоматической перекоммутацией: 12В/21Ач или 21В/12Ач
Ресурс питания при 0ºС в зависимости от мощности не менее, ч
— непрерывная и двухчастотная генерация 1,3 (при 130Вт автономно/200Вт с доп. акк. 12В)
3,3 (при 65Вт автономно/100Вт с доп. акк. 12В)
— импульсные посылки одной частоты 9 (при 200Вт автономно/300Вт с доп. акк. 12В)
20 (при 100Вт автономно/150Вт с доп. акк. 12В)
— генерация ударных импульсов с максимальной частотой 80 уд/мин 20 (при силе удара «С2» автономно или «С3» с доп. акк.)
50 (при силе удара «С1» автономно)
Время зарядки полностью разряженных автономных аккумуляторов не более, ч 8
Сетевой блок для работы или зарядки аккумуляторов выходное напряжение 15В, выходной ток 15А max
Допустимые внешние аккумуляторы 11…14В / 22…28В ≥21Ач
Функциональные особенности
Автоматические функции — выбор оптимального режима питания (коммутация внутренних и внешнего источников питания)
— автосогласование (достижение заданного тока в нагрузке)
— автоматический «интеллектуальный» выбор выходной мощности
— специальная программа управления передающей антенной
— встроенное автоматическое зарядное устройство
— автоотключение питания при простое (1 мин)
Автоматические выключения генерации (зарядки) — при разряде аккумуляторов ниже допустимой нормы
— при несоответствии внешнего напряжения режиму зарядки
— при превышении допустимого потребляемого тока
— при отключении внешнего питания в процессе генерации
— при коротком замыкании выхода в процессе генерации
— при несоответствии режима генерации наличию/отсутствию антенны на выходе
Типы подключаемых нагрузок при генерации «SIN» — непосредственное подключение к объекту с «возвратом» тока через жилу или броню кабеля
— непосредственное подключение к объекту с «возвратом тока через землю» при помощи штыря – «заземлителя»
— индуктивное подключение с применением передающей антенны на частоте 8192Гц (выбирается автоматически при подключении антенны)
— индуктивное подключение с применением передающих «клещей» (возможен выбор кабеля из пучка)
Конструктивные параметры
Выходной усилитель мощности импульсный, CLASS D(BD), КПД > 80%
Индицируемые параметры (светодиодные сверхъяркие цифровые индикаторы широкого температурного диапазона) — все питающие напряжения
— режимы и установки
— ресурс питания
— «МУЛЬТИМЕТР ВЫХОДА»:
«напряжение на выходе», «ток в нагрузке», «сопротивление нагрузки», «мощность в нагрузке»
Управление девятикнопочная клавиатура и наружный выключатель питания с индикатором наличия генерации, обеспечивающий работу под дождем с закрытой крышкой (благодаря запоминанию установленных параметров). «Интуитивный» интерфейс.
Классификация электромагнитной совместимости по ГОСТ Р 51318.22-2006 Класс А
Допустимый диапазон температур окружающей среды при эксплуатации -30…+45ºС
Степень защиты корпуса IP65
Габаритные размеры электронного блока (кейса), не более, мм 305х270х191
Вес электронного блока, не более, кг 14

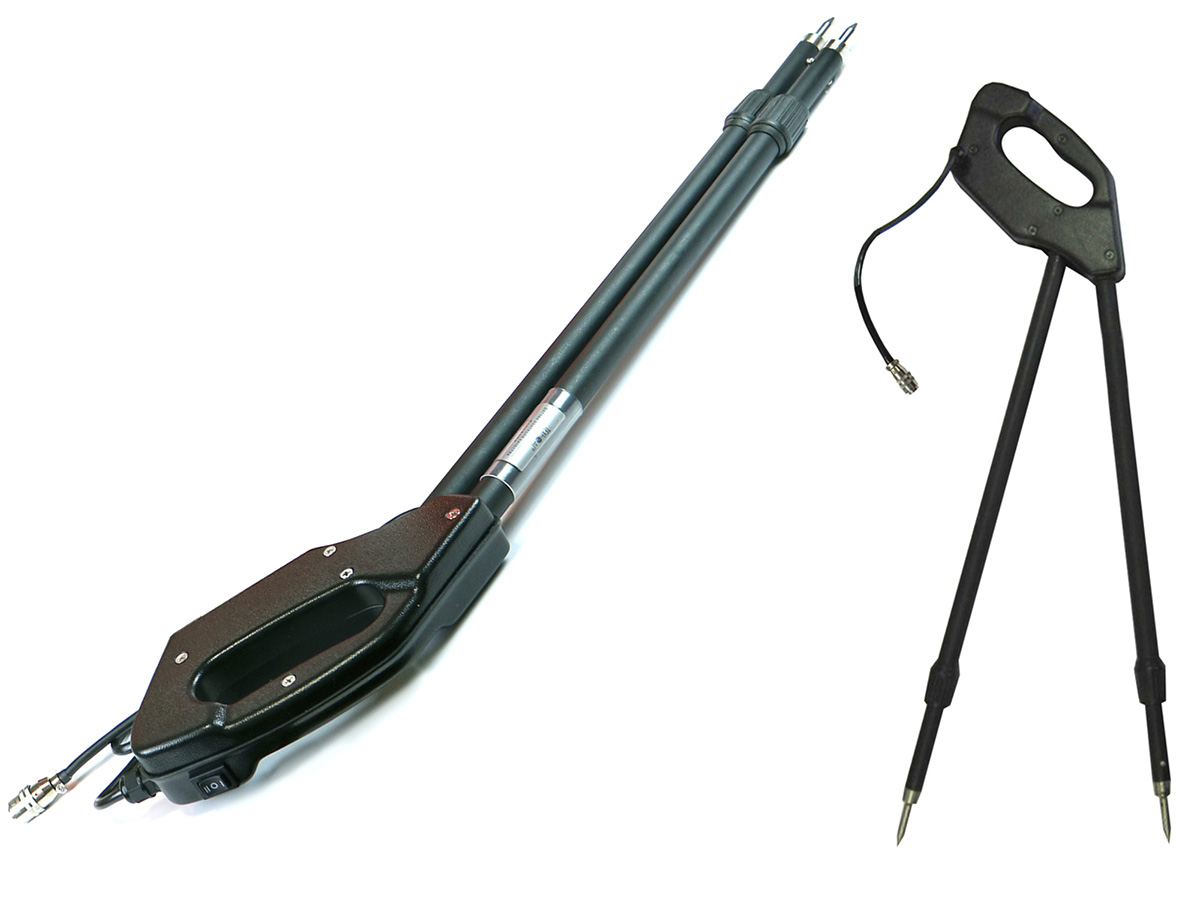

Датчик контроля изоляции «ДКИ-117»

Параметр Значение
Максимальный неискажаемый входной сигнал в различных положениях переключателя, мВ(эфф):
«0»
«I»
«II»
0,3…14
3…140
30…1400
Частотный диапазон, Гц 40…10000
Максимально допустимое переменное входное напряжение, В 400
База (расстояние между электродами в рабочем положении), мм для угла раствора 30º — 550
для угла раствора 60º — 880
Длина штанг, не более, мм
— в рабочем положении
— в транспортном положении
780
490
Вес, не более, кг 0,8

Датчик определитель дефектов коммуникации «ДОДК-117»

Параметр Значение
Минимальная диагностируемая площадь повреждения изоляции на эксплуатирующихся газопроводах, кв. мм 15
Точность определения обрыва кабеля, м 0,25
Входное сопротивление датчика, Мом  2,4
Питание предварительного усилителя внешнее от приёмника.
Коэффициент усиления предварительного усилителя, дб 40



Комплект поставки Атлет АГ-319К-СКИ:

Наименование Количество

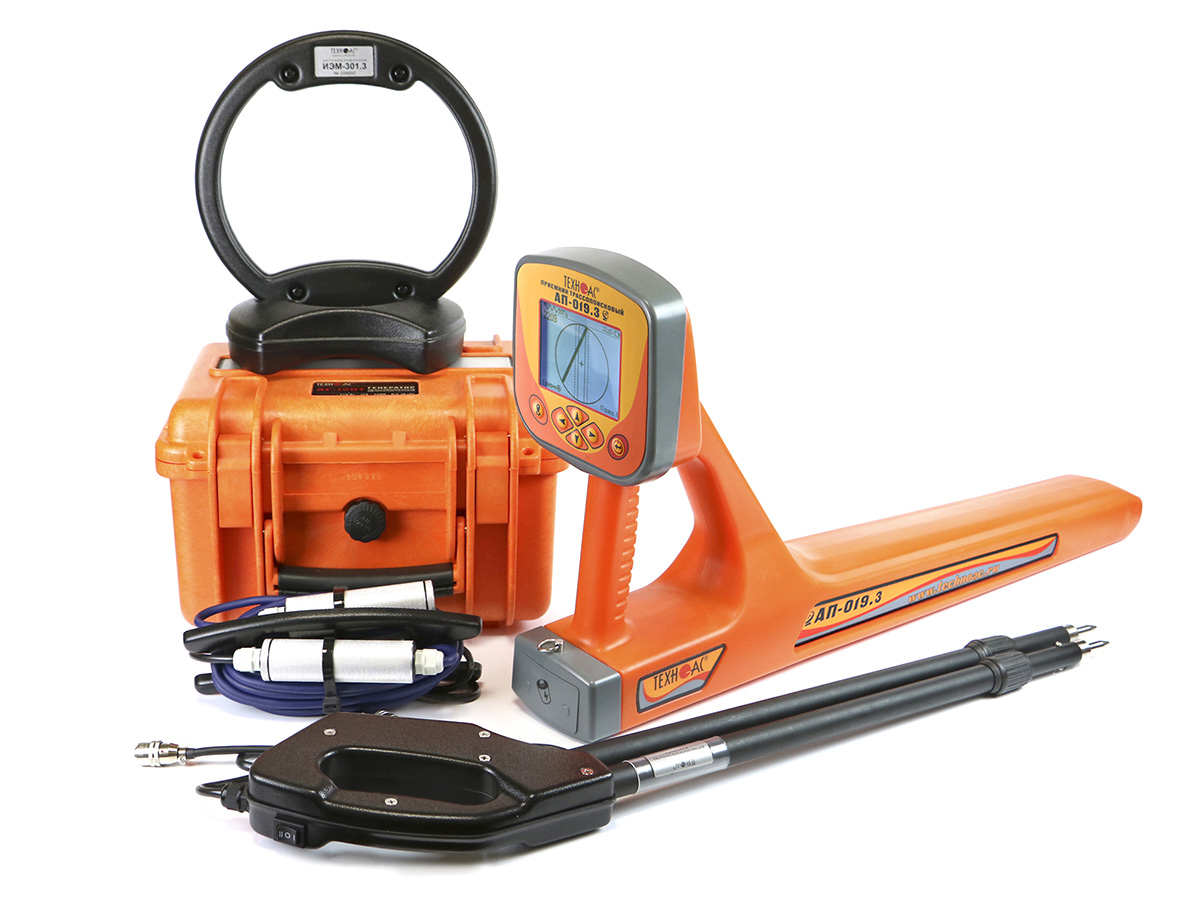

Трассопоисковый приемник «АП-019.3» 1 шт.
Генератор «АГ-120Т» 1 шт.
Индукционная антенна «ИЭМ-301.3» 1 шт.
Источник питания
ENP-240-12
1 шт.
Кабель USB 2.0 AM-mini USB 1 м 1 шт.
Кабель АГ120.02.010 1 шт.
Кабель АГ120.02.020 1 шт.
Кабель АГ120.02.030 1 шт.
Кабель АГ105.02.020 1 шт.
Контакт магнитный АГ120.02.090 2 шт.
Штырь заземления АГ110.02.004 2 шт.
Батарейки 4 шт.
Диск CD-R 1 шт.
Сумка для индукционной антенны «ИЭМ-301.3»
Чехол 53107
1 шт.
Сумка для генератора «АГ-120Т»
Чехол 53181
1 шт.
Сумка для приемника
Чехол 53212
1 шт.
Сумка для комплекта
Чехол 53222
1 шт.
Датчик контроля качества изоляции «ДКИ-117» 1 шт.
Датчик определитель дефектов коммуникаций «ДОДК-117» 1 шт.
Сумка для ДКИ
Чехол 53178
1 шт.
Руководство по эксплуатации 3 шт.
Паспорт 3 шт.
