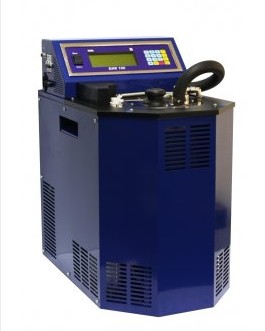

Калориметр бомбовый изопериболический БИК 100
Внесен в реестр СИ РБ под № 03 10 5145 13, в реестр СИ РФ под № 58520-14
Назначение и область применения
Калориметры сгорания бомбовые БИК 100 предназначены для определения теплоты сгорания твердых топлив по ГОСТ 147-95, жидких топлив по ГОСТ 21261-91, газообразных топлив по ГОСТ 10062-75 (ГОСТ Р 8.816-2013), биотоплив, кормов, строительных материалов – таких, как уголь, кокс, сырая нефть, дизельное топливо, мазут, керосин, природный газ промышленного и коммунально-бытового назначения .
Принцип действия калориметра состоит в измерении подъёма температуры калориметрического сосуда с заранее известным энергетическим эквивалентом при сжигании взвешенной навески анализируемого вещества.
Энергетический эквивалент калориметра определяется в серии калибровочных экспериментов путем сжигания навески стандартного образца удельной теплоты сгорания
Описание конструкции:
Калориметр выполнен в едином корпусе, внутрь которого устанавливается калориметрический сосуд с водой, в которую полностью погружается калориметрическая бомба. Корпус калориметра представляет собой заполненную водой цилиндрическую изотермическую оболочку, на котором установлен блок управления. Калориметр снабжен датчиками для измерения температуры воды в оболочке и сосуде. Также калориметр имеет встроенный блок охлаждения включающий в себя испаритель, намотанный на внешний цилиндрический бак термостатированной оболочки, конденсатор и компрессор. Возможно подключение калориметра БИК 100 к компьютеру через встроенный USB-порт.
Работа калориметра после установки снаряженного сосуда осуществляется автоматически, без контроля со стороны оператора.
Таким образом, калориметр бомбовый изопериболический БИК 100 выполняет следующие функции:
- Обеспечивает автоматический выход прибора на рабочий режим после включения;
- Проведение эксперимента в автоматическом режиме после задания параметров и установки снаряженного сосуда;
- Индицирование значения текущей температуры в сосуде и в оболочке на жидкокристаллическом дисплее, а также запись их в память микропроцессора
- Обработка результатов измерений с внесением дополнительных параметров, печать протоколов результатов опыта, сохранение результатов опытов в базе данных.
- Формирование отчетов о проведенном опыте;
Основные технические данные и характеристики:
| Диапазон измерения количества теплоты сгорания, Кдж | от 7 до 40 |
| Пределы допускаемой относительной погрешности значения энергетического эквивалента , % | ± 0,1 |
| Нестабильность поддержания температуры оболочки в течение 30 мин, °С | ± 0,05 |
| Разрешающая способность температурных датчиков, °С | 0,00001 |
| Габаритные размеры, мм | 600х350х650 |
| Масса анализатора, кг | 40 |
| Масса воды в оболочке, кг | 12 |
| Внутренний объем калориметрической бомбы, см3 | от 240 до 300 |
| Время выхода калориметра на рабочий режим, мин | 40 |
| Компьютерный интерфейс | USB |
| Потребляемая мощность, В×А | 1500 |
| Средний срок службы, лет | 5 |
| Напряжение питания переменного тока, В | 220 |
| Частота, Гц | 50 |
| Потребляемая мощность, Вт | 12 |
| Мах выдерживаемое давление, МПа | 10,8 |
| Давление кислорода перед сжиганием МПа | 0,6-3,4 |
Комплект поставки:
| Наименование | Количество, шт. |
| Калориметр бомбовый изопериболический БИК 100 | 1 |
| Программное обеспечение для обработки и просмотра полученных результатов | 1 |
| Лабораторные весы | 1 |
| Аналитические весы | 1 |
| Бомба калориметрическая тип I | 1 |
| Бомба калориметрическая тип II | 1 |
| Тигель | 1 |
| Запасной комплект ЗИП для калориметрической бомбы | 1 |
| Подставка для бомб | 1 |
| Держатель для опускания бомбы в калориметр | 1 |
| Отвертка | 1 |
| Пресс с пресс-формой | 1 |
| Паспорт калориметра БИК 100 | 1 |
| Свидетельство о первичной поверке | 1 |
| Свидетельство о поверке бомб | 2 |
| Методика поверки | 1 |
| Копия свидетельства о внесении в реестр средств измерений РФ | 1 |
| Устройство для заполнения бомбы кислородом | 1 |
| Компьютер | 1 |
| Принтер | 1 |
