Катушка намагничивания К-300
Катушка намагничивания К-300
Назначение катушек намагничивания К-300:
Катушки намагничивания К-300 предназначены для намагничивания изделий диаметром до 300 мм в процессе магнитопорошкового...
Загрузка...В наличии много
138000 руб.RUB

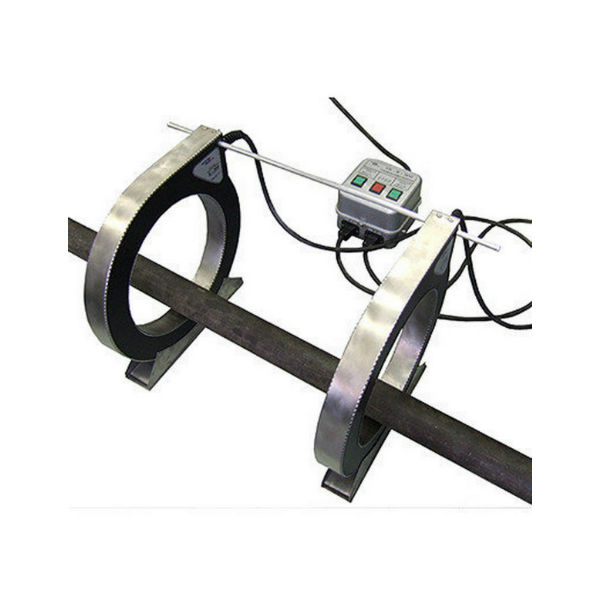

Катушка намагничивания К-300
Назначение катушек намагничивания К-300:
Катушки намагничивания К-300 предназначены для намагничивания изделий диаметром до 300 мм в процессе магнитопорошкового контроля.
Катушки К-300 могут использоваться в составе магнитопорошкового дефектоскопа ДМПУ-1 или работать непосредственно от сети 220В, 50Гц.
Для работы катушек намагничивания от сети необходимо использовать коммутационное устройство УК-К-300.
К-300:
- Размеры и масса:
— диаметр внутренний, мм: 300
— диаметр наружный, мм: 440
— длина, мм: 55
— масса, кг, не более: 15 - Длина кабеля, м: 2
- Активное сопротивление, Ом: 1
- Индуктивность, мГн: 30
- Постоянная катушки, (А/см)/А: 7,0 ± 0,1
Примечание: постоянная определена для напряженности поля в центре катушки.
Максимальное поле в различных режимах:
- При работе от сети 220В, 50Гц с коммутационным устройством УК-К-300.
- Амплитуда напряженности магнитного поля в центре одной катушки:
— в нормальном режиме (последовательное соединение катушек), А/см, не менее: 110
— в усиленном режиме (параллельное соединение катушек), А/см, не менее: 220
При работе с дефектоскопом ДМПУ-1:
- Амплитуда напряженности магнитного поля в центре одной катушки
— в режиме переменного тока, А/см, не менее: 110
— в режиме постоянного тока, А/см, не менее: 110
Примечание: при сближении катушек зона эффективного намагничивания сужается, но суммарное поле увеличивается (при совмещении катушек вплотную поле удваивается).
Комплект поставки К-300:
- Катушки намагничивания К-300 — 2 шт.;
- Устройство коммутационное УК-К-300;
- Руководство по эксплуатации.
