Назначение

Клещи индукционные КИ-110, КИ-110/50, КИ-110/110 и КИ-110/125 предназначены для:

  • подачи бесконтактным (индукционным) способом в кабельную линию или электропроводящую коммуникацию сигнала испытательной частоты ограниченной мощности от генераторов АГ-114.1, АГ-144.1 и АГ-120Т (для генератора АГ-105 используются клещи индукционные КИ-105);
  • выбора трассируемой кабельной линии из пучка при использовании в качестве приемного датчика трассопоискового приемника.

Методика работы КИ-110

Трассировка кабельной линии (в том числе находящейся под напряжением)

  • Подключить индукционные клещи к выходному разъему генератора.
  • Выбрать режим генерации (непрерывный или импульсный) и частоту сигнала генератора.
  • Обхватить до смыкания полуколец индукционными клещами кабель.
  • Включить на генераторе генерацию трассировочного сигнала.
  • На трассопоисковом приемнике установить выбранную частоту генератора и провести трассировку кабельной линии.
  • При завершении трассировки отключить на генераторе режим генерации.
  • Снять индукционные клещи с кабеля.

Выбор кабеля из пучка

  • Подать на выделенный кабель сигнал испытательной частоты.
  • На трассопоисковом приемнике установить выбранную частоту генератора и провести трассировку кабельной линии.
  • Подключить к трассопоисковому приемнику индукционные клещи.
  • Поочередно, обхватывая клещами проходящие рядом кабели, по максимальному уровню сигнала найти искомый кабель.

Варианты комплектации:

НаименованиеВнутренний диаметр, ммВнешний вид

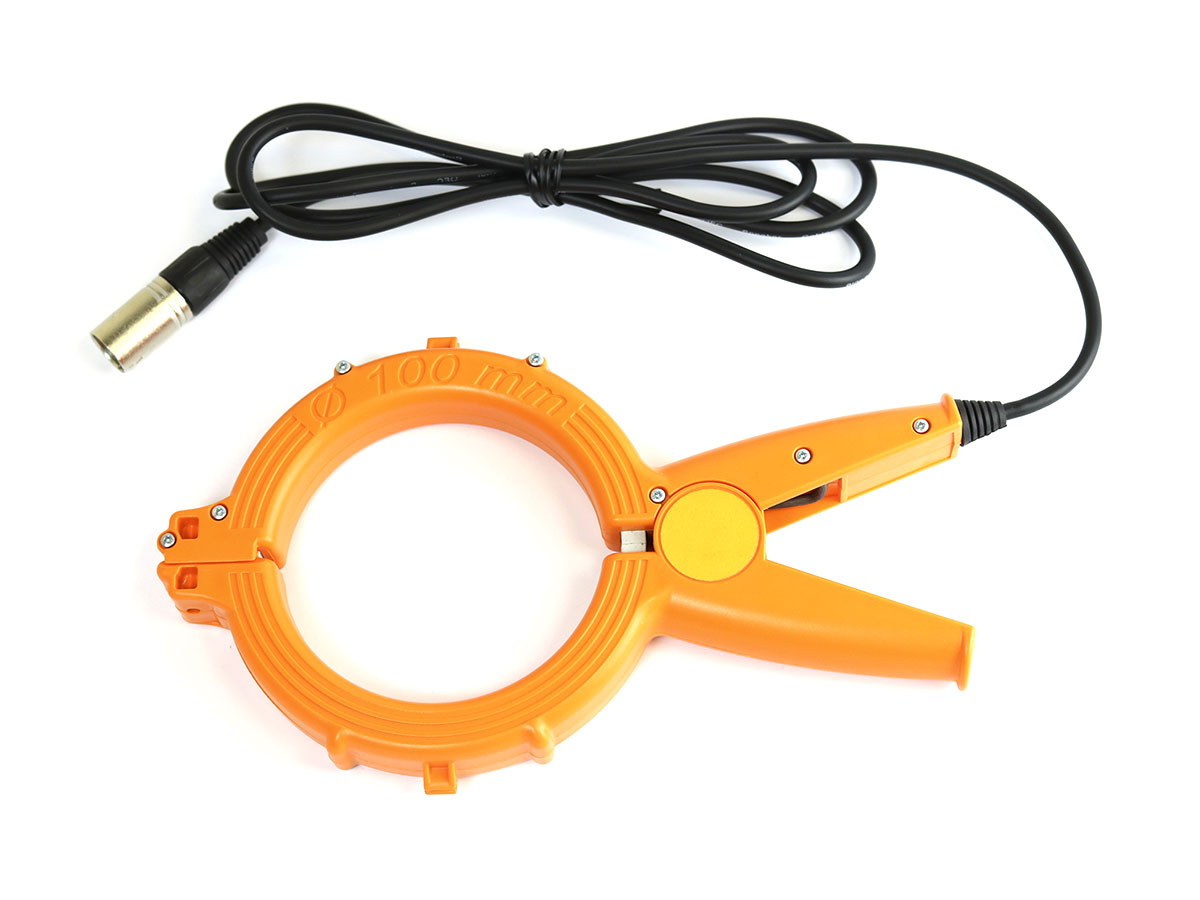

Клещи индукционные КИ-11080Клещи индукционные КИ-110
Клещи индукционные КИ-110/5050Клещи индукционные КИ-110/50
Клещи индукционные КИ-110/110110Клещи индукционные КИ-110/110

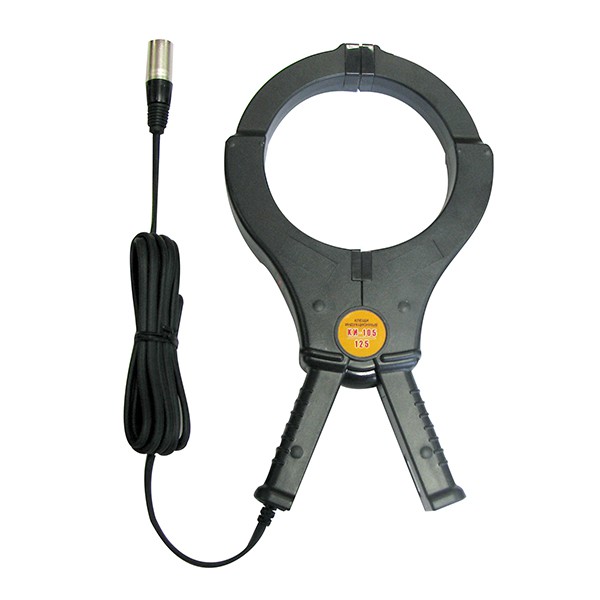

Клещи индукционные КИ-110/125125Клещи индукционные КИ-110/125

Для подключения клещей индукционных КИ-110, КИ-110/50, КИ-110/110 и КИ-110/125 к трассопоисковым приемникам АП-014, АП-027, АП-019.1, АП-019М, АП-019.3 используется кабель АП027.02.010.
