Коэрцитиметр КИМ-2М
Загрузка...

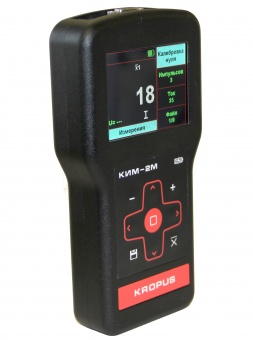

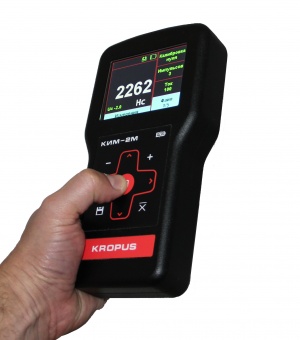

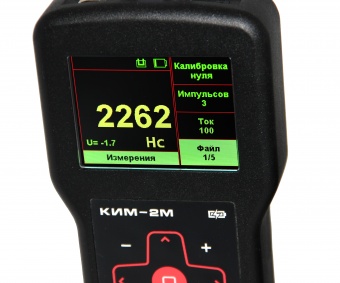

Портативный импульсный коэрцитиметр КИМ-2М предназначен для неразрушающего локального контроля качества термической, термомеханической или химикотермической обработок, а так же определения твердости и механических свойств деталей из ферромагнитных материалов при наличии корреляционной связи между контролируемым и измеряемым параметрами. Прибор может быть использован для разбраковки металлов по маркам стали и контроля поверхностных слоев ферромагнитных материалов.
Преобразователь представляет из себя приставной электромагнит со съемными полюсными наконечниками и со встроенным в его магнитную цепь датчиком Холла.
Принцип работы прибора состоит в намагничивании контролируемого участка детали с последующим размагничиванием его нарастающим полем, фиксации напряженности поля, соответствующей коэрцитивной силе материала детали, и измерении амплитуды сигнала с датчика Холла.
Мощный датчик МП-2 (опционально) обладает повышенной стабильность и большей глубиной промагничивания, а также позволяет проводить измерения через покрытия.
Сертификат Госстандарта России, зарегистрирован в Государственном реестре средств измерений и допущен к применению в Российской Федерации.
Особенности:
- постоянное измерение остаточной намагниченности;
- автоматическая сигнализация брака при выходе результата за заданные границы;
- регулируемое количество импульсов намагничивания;
- память: 5000 результатов измерений (50 файлов по 100 результатов) с возможностью их просмотра на экране прибора или передачи в ПК;
- усреднение до 99 результатов;
- возможность ввода до 10 шкал с клавиатуры или с ПК;
- питание: 8 аккумуляторов «AA» 1.6 А/ч или внешний источник 9 В;
- вес 1.2 кг
Программы:
- DataLogger — передача результатов измерения на ПК, обработка и печать протоколов
- Scale — создание и запись в прибор шкал аппроксимации
Портативный импульсный коэрцитиметр КИМ-2М характеристики:
| Базовые режимы измерений | измерение коэрцитивной силы, измерение магнитной индукции, измерение остаточной магнитной индукции при частичном размагничивании, измерение остаточной намагниченности |
| Диапазон измерений коэрцитивной силы | от 150 А/м до 4500 А/м |
| Намагничивание | импульсное, амплитуда импульса 250 В, число импульсов задается от 0 до 10 |
| Размагничивание | заданным током от 0 до 1000 мА, с шагом 1 мА |
| Время измерения | 5 сек. при 3-х импульсах намагничивания |
| Шкалы | 10 программируемых с клавиатуры или с ПК, до 10 опорных точек для линейной аппроксимации |
| Дискретность показаний | 1, 0.1, 0.01 или 0.001 — задается при программировании шкалы |
| Питание | встроенный Li-Ion аккумулятор или внешний сетевой блок питания 220 В AC |
| Время работы | 5-6 часов от встроенного аккумулятора |
| Рабочее напряжение питания | 12 В |
| Диапазон рабочих температур | от +5 до +50 °C |
| Размер электронного блока | 205 мм x 115 мм x 50 мм |
| Размер преобразователя | 60 мм x 75 мм x 35 мм |
| Вес с элементами питания | 1.2 кг |

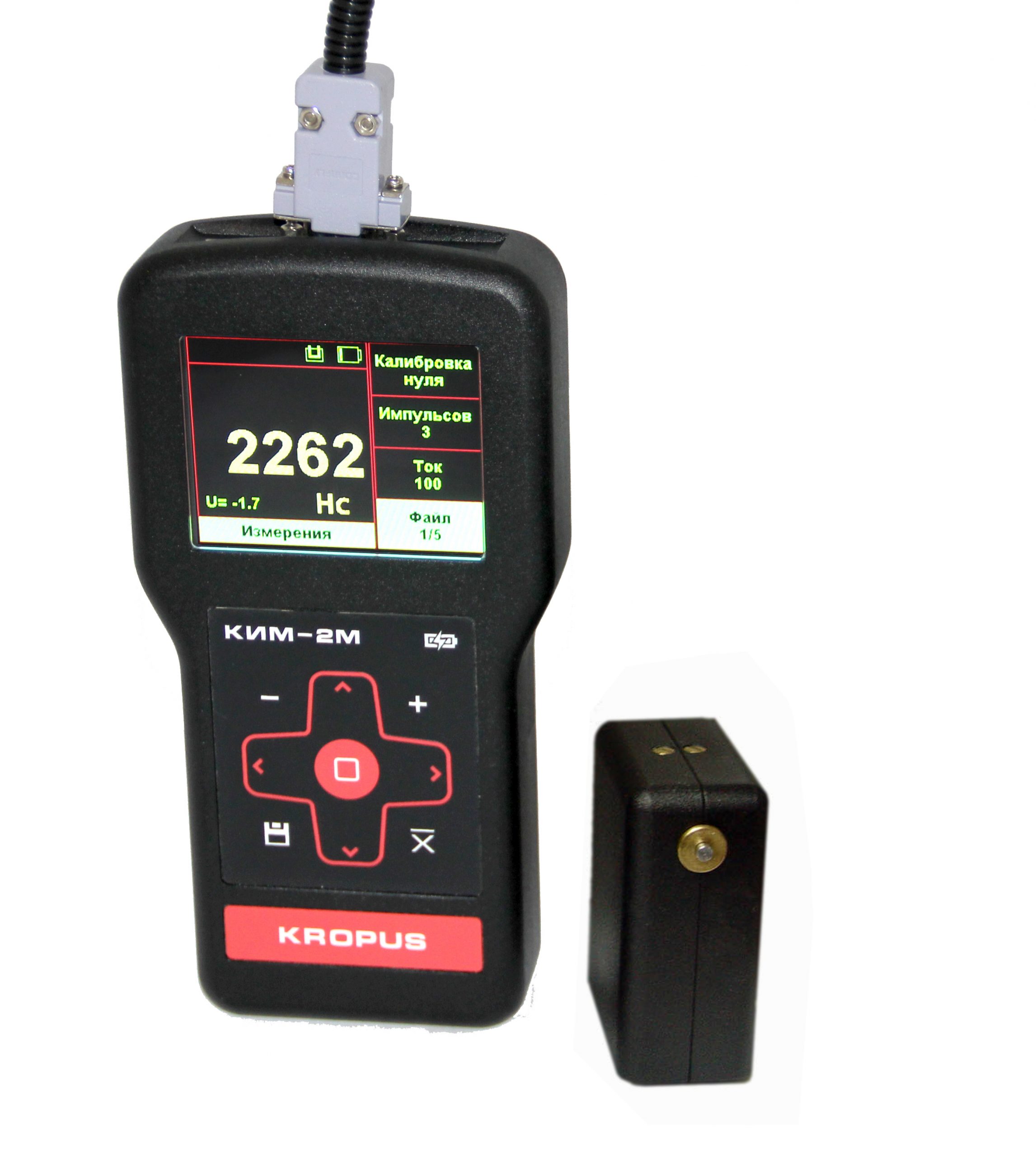

Корцитиметр КИМ-2М с преобразователем МП-1 IM
Состав комплекта :
| Наименование | Кол-во |
| электронный блок КИМ-2М | 1 |
| встроенный Li-ion аккумулятор | 1 |
| преобразователь магнитный МП-1 IM | 1 |
| защитный чехол | 1 |
| USB кабель для связи с ПК | 1 |
| программное обеспечение на CD-диске | 1 |
| комплект документации (руководство пользователя, паспорт с методикой поверки, сертификат метрологической поверки) | 1 |
| кейс для переноски | 1 |
Корцитиметр КИМ-2М с преобразователем МП-2 IM
Состав комплекта :
| Наименование | Кол-во |
| электронный блок КИМ-2М | 1 |
| встроенный Li-ion аккумулятор | 1 |
| преобразователь магнитный МП-2 IM | 1 |
| защитный чехол | 1 |
| USB кабель для связи с ПК | 1 |
| программное обеспечение на CD-диске | 1 |
| комплект документации (руководство пользователя, паспорт с методикой поверки, сертификат метрологической поверки) | 1 |
| кейс для переноски | 1 |
Корцитиметр КИМ-2М с двумя преобразователями
Состав комплекта :
| Наименование | Кол-во |
| электронный блок КИМ-2М | 1 |
| встроенный Li-ion аккумулятор | 1 |
| преобразователь магнитный МП-1 IM | 1 |
| защитный чехол | 1 |
| USB кабель для связи с ПК | 1 |
| программное обеспечение на CD-диске | 1 |
| комплект документации (руководство пользователя, паспорт с методикой поверки, сертификат метрологической поверки) | 1 |
| кейс для переноски | 1 |
Корцитиметр КИМ-2М (комплект для контроля мелких деталей)
Состав комплекта :
| Наименование | Кол-во |
| электронный блок КИМ-2М | 1 |
| встроенный Li-ion аккумулятор | 1 |
| преобразователь магнитный МП-1 IM | 1 |
| защитный чехол | 1 |
| USB кабель для связи с ПК | 1 |
| штатив для установки мелких деталей | 1 |
| К1-01 комплект полюсных наконечников для продольного намагничивания деталей с диаметром от 5мм | 1 |
| Т1-01 комплект полюсных наконечников для поперечного намагничивания деталей с диаметром от 5мм | 1 |
| программное обеспечение на CD-диске | 1 |
| комплект документации (руководство пользователя, паспорт с методикой поверки, сертификат метрологической поверки) | 1 |
| кейс для переноски | 1 |
