LKZ-1000 Трассопоисковая система
Гарантия: 24 месяца / Класс защиты: IP54, IP67 / Габариты ШxВxГ: LKO-1000: 760×250×85 мм; LKN-1000: 280×260×180 мм / Масса: LKO-1000: 2,7 кг; LKN-1000: 2,95 кг / Индекс: W MXXLKZ1000
Назначение и область применения:
Трассопоисковая система LKZ-1000 позволяет проводить поиск и определять глубину прохождения кабельных линий, элементов тепло- и водоснабжения (в том числе пластиковых труб). Определение глубины залегания объектов до 3 метров. Возможность подключение генератора к объектам под напряжением (индукционный метод) или использование вспомогательных трассопоисковых кабелей и зондов для более точного определения трассы и глубины залегания.
Основные характеристики:
- Трассировка кабельных линий (активный и пассивный режимы)

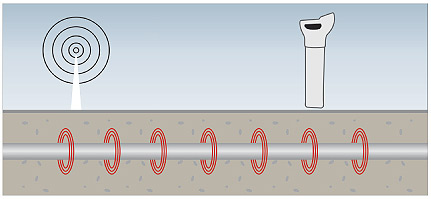

- Определение телекоммуникационных трасс (радио режим)
- Возможность трассировки систем тепло- , водо-, газоснабжения, в том числе непроводящих (например, пластиковые трубы)
- Определение глубины залегания объектов до 3 метров с высокой точностью

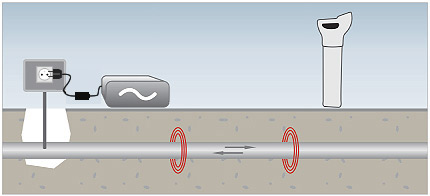

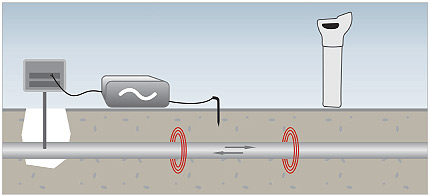

- Возможность подключение генератора к объектам под напряжением

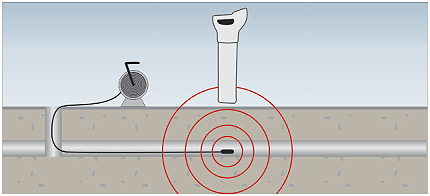

- Использование вспомогательных трассопоисковых кабелей и зондов для более точного определения трассы и глубины залегания
Подробные технические характеристики LKZ-1000
| Рабочий диапазон измерения глубины: | |

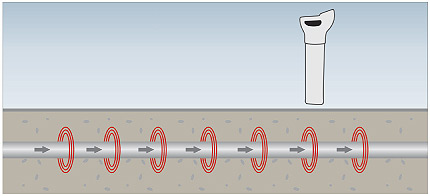

| в режиме «Напряжение» в режиме «Радио» при использовании генератора сигнала |
от 0,3 м до 3 м от 0,3 м до 2 м от 0,3 м до 3 м |
| Средняя дальность обнаружения: | |

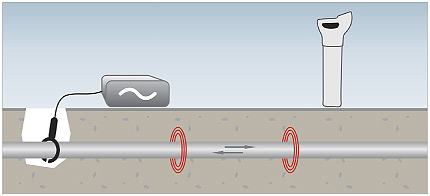

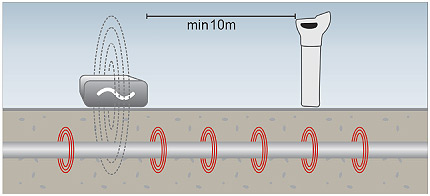

| в индуктивном режиме в гальваническом режиме |
150 м 250 м |
| Стандартная точность измерения глубины: | 10% глубины в режимах Линия и Зонд |
| Рабочие частоты: | |
| в режиме «Напряжения» в режиме «Радио» в режиме «Авто» в режиме «8 кГц» в режиме «33 кГц» |
50 Гц или 60 Гц 15 кГц до 60 кГц от 50 Гц до 60 кГц 8,192 кГц 32,768 кГц |
| Максимальная выходная мощность генератора: | 100 мВт при непосредственном подключении к подземной коммуникации сопротивлением не более 100 Ом |
| Степень защиты корпуса: | |
| Приемник LKO-1000 Генератор LKN-1000 с открытой крышкой с закрытой и зафиксированной крышкойТрассопоисковый кабель Каркас катушки для локализующего провода Трассопоисковый зонд NAD-1 Разделительный адаптер AS-1 Передающие клещи N-2 |
IP54 (IEC 60529), пылезащищенность
IP54 (IEC 60529) Возможное полное погружение в воду |
| Интенсивность звукового сигнала: | |
| Приемник LKO-1000 Генератор LKN-1000 |
85 дБ 30 см 51 дБ 30 см |
| Время работы: | 40 часов периодическом работы в режимах (для приемника, генератора и зонда) 33 кГц или 8 кГц при температуре 20° C |
| Габаритные размеры: | |
| Приемник LKO-1000 Генератор LKN-1000 Трассопоисковый кабель на каркасе катушки Трассопоисковый зонд NAD-1 Разделительный адаптер AS-1 Передающие клещи N-2 |
760×250×85 мм 280×260×180 мм 490×440×210 мм Ø38×120 мм 100×80×20 мм 250×142×20 мм (диаметр обхвата Ø 100мм) |
| Вес: | |
| Приемник LKO-1000 Генератор LKN-1000 Локализующий провод Передающий зонд NAD-1 Разделительный адаптер AS-1 Передающие клещи N-2 |
2,7 кг, включая элементы питания 2,95 кг, включая элементы питания 7,3 кг вместе с каркасом катушки 0,18 кг, включая элементы питания 0,15 кг 0,354 кг |
Стандартная комплектация:
- Адаптер разделительный AS-1 1 WAADAAS1PL
- Зонд измерительный для забивки в грунт 15 см 1 WASONG15
- Клещи передающие N-2 1 WACEGN2XLR
- Набор проводов с зажимами «крокодил» 1 WAPRZLKZ1000
- Футляр L6 1 WAFUTL6
Дополнительная комплектация:
- Трассопоисковый зонд NAD-1 WASONNAD1
- Трассопоисковый кабель 30 м WAPRZPN30
- Трассопоисковый кабель 50 м WAPRZPN50
- Трассопоисковый кабель 80 м WAPRZPN80
