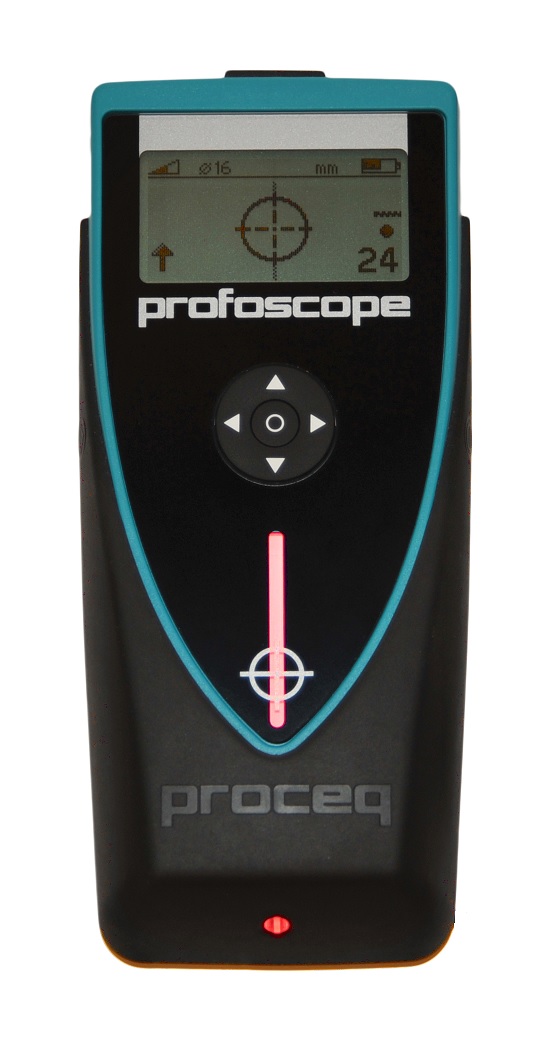

Локатор стержней арматуры в бетоне Profoscope

На сайте нашей компании pribori24.ru представлен широкий ассортимент продукции ведущего мирового производителя оборудования для неразрушающего контроля – швейцарской компании Proceq. Приборы этой фирмы предназначены для решения широкого спектра задач, стоящих перед потребителем в различных областях промышленности. Пользуются они спросом и в нашей стране.

Функциональность прибора

Одно из предложений компании Proceq – profoscope, прибор для выявления наличия арматуры и определения ее параметров. Как и все продукты данной торговой марки, он обладает высокими техническими и эксплуатационными характеристиками, имеет эргономичную конструкцию, прост и удобен в использовании, может управляться одной рукой, легок и компактен. Датчик встроен в корпус прибора, поэтому отсутствуют какие-либо соединительные провода, что обеспечивает дополнительное удобство.

Кроме того, локаторарматуры profoscope обладает широким набором функций, которые облегчают работу с ним, экономят время и энергоресурсы, предоставляют достоверную и полную информацию:

• система визуализации позволяет оператору «видеть» расположение арматурного стержня, находящегося внутри бетонной плиты;
• специализированные датчики, акустические и оптические средства после нахождения объекта подают сигнал оператору, определяют положение стержня;
• функция триангуляции, реализованная за счет специального положения электромагнитных катушек, показывает, где находятся стержни: по разные стороны от прибора или непосредственно под ним;
• расчетные функции прибора, позволяют определять диаметр стержней, толщину слоя бетона;
• функция поправки при близко расположенных соседних стержнях.

Эти и другие функциональные возможности прибора profoscope отличают его от аналогов других производителей, делают востребованным для решения задач связанных с выполнением различных строительных, ремонтных работ.

Модификации

Производитель выпускает две модификации прибора:

• стандартная модель;
• устройство со встроенной электронной памятью для хранения результатов замеров –profoscope+.

Они имеют практически идентичные характеристики кроме функции памяти, которой оснащена более совершенная модель. Возможность использования электронной памяти реализуется при помощи разработанного производителем и поставляемого вместе с устройством программного обеспечения ProfoLink, действующего на базе ОСWindows. Благодаря этому пользователь имеет возможность оперативной обработки и анализасведений, собранных в процессе диагностики. Для подключения к ПК и быстрого обмена данными устройство оснащено USB-портом, встроенной картой MicroSD. Запись результатов ведется в автоматическом режиме, что также очень удобно.

Использование

Локатор стержней арматуры profoscope легкое, компактное, управляемое одной рукой устройство, позволяющее «видеть» арматуру, находящуюся в толще бетонной стены, ЖБИ, фундамента на глубине 5-180мм. При этом диапазон контролируемых видов стержней очень широк. Их диаметр может варьироваться в пределах 5-57 мм. Но прибор не только оценивает толщину бетонного слоя и измеряет диаметр арматуру. С его помощью можно:

• определять зоны с минимальной толщинойзащитного бетонного слоя;
• определять взаимное расположение стержней, находить средние точки между ними, строить арматурную сетку;
• выявлять наличие корродированных участков.

Прибор идеально адаптирован к использованию в условиях российского климата и может применяться при температурах от -10ºС до +60ºС. После 30 сек. простоя измеритель переходит в режим ожидания. Если измерительный процесс не возобновляется, то прибор отключается.

Функционирование прибора обеспечивает 2 батарейки (тип АА). Для транспортирования и хранения устройство комплектуется брезентовым чехлом. Удобство переноски и использования обеспечивает также ремешок, позволяющий подвесить прибор на шею или закрепить на запястье. Прочный и надежный корпус имеет уровень защиты IP54.

Пиктографическое меню не требует перевода названий функций, поэтому прибор пользуется спросом не только в Европе, но и в других странах мира. Переключаемая подсветка дисплея обеспечивает комфортную работу в любых условиях освещенности. Ознакомиться с функциями устройства, освоить работу с ним поможет тестовый комплект, который является непременным элементом комплектации.

Официальные представители Proceq, одним из которых является наша компания, не только реализуют прибор profoscope по цене, ниже, чем у конкурентов, но и обеспечивают сервисное, гарантийное обслуживание (срок гарантии 24 месяца). Задать все интересующие вас вопросы вы можете нашему менеджеру по телефону или в режиме онлайн на сайте, через электронную почту.

Profoscope – это универсальное, комплексное устройство по обнаружению месторасположения арматурных стержней и прибор для измерения защитного слоя бетона. Это компактное и легкое устройство, управляемое одной рукой.

Profoscope имеет уникальную технику визуализации арматурных стержней в режиме реального времени, что дает пользователю возможность фактически «видеть» местонахождение арматурных стержней на глубине до 180 мм под поверхностью бетонного слоя. Устройство оснащено индикаторами, сигнализирующими о расположении стержней, а также оптическими и акустическими средствами для определения положения арматуры. Устройство сочетает данные уникальные технологии для быстрого и эффективного определения месторасположения арматурных стержней.

Диаметр стержней определяется точно указанным диапазоном поиска.

Profoscope прост в использовании. Интуитивно понятный интерфейс устройства позволяет быстро установить расположение арматурных стержней.

Преимущества:

• Обнаружение арматурных стержней в режиме реального времени
• Визуальное представление расположения арматурных стержней на близком расстоянии
• Возможность определять расположение арматурных стержней, средних точек между ними и их направленность
• Визуальное и акустическое распознавание расположения арматурных стержней, сигнал предупреждения о минимальном защитном слое
• Поправка при близко расположенных соседних стержнях
• Установка местных показателей (метрических, в британских единицах)
• Беспроводное управление устройством одной рукой
• Переключаемая подсветка дисплея для работы в затемненной местности
• Не зависимое от языка пиктографическое меню
• Стартовый тестовый комплект позволяет пользователю ознакомиться со всеми функциями в комфортной обстановке, чтобы не тратить время при работе на объекте.

Сферы применения:

• Обнаружение арматуры (применяется генеральными подрядчиками, строительными подрядчиками, буровыми мастерами, подрядчиками на установку электротехнического оборудования)
• Измерение защитного слоя бетона (применяется генеральными подрядчиками, строительными подрядчиками, инженерами-строителями)
• Измерение диаметра арматурного покрытия (применяется учебными заведениями, инспекторами по строительству, строительными подрядчиками)
• Проверка минимальной толщины бетона (применяется инспекторами по строительству, строительными подрядчиками)
• Построение арматурной сетки и покрытия для исследования коррозии (Canin+) — (применяется инспекторами по строительству)
• Оценка арматурной сети для запланированных загрузок конструкции (применяется строительными подрядчиками, строительными подрядчиками)

Диапазон измерений

Диапазон измерений зависит от размера стержня. Точность измерения защитного слоя указана на графике внизу. (Совместим с BS1881 часть 204, для одного стержня с достаточным промежутком).

Гарантии:

• Стандартная двухлетняя ограниченная гарантия на электронные детали
• Опциональное продление гарантийного периода до 3 дополнительных лет
