Магнитопорошковый дефектоскоп МД-М
Загрузка...
Модульный магнитопорошковый дефектоскоп МД-М представляет собой революционное решение для ручного магнитопорошкового контроля и воплощает в себе все последние достижения в области неразрушающего контроля методом магнитных частиц. Дефектоскоп предназначен для замены устареших дефектоскопов ПМД-70 и ПМД-87 (УНМ 300/2000). Импульсный дефектоскоп обладает регулировкой тока до 5000А, памятью настроек контроля, режимом «ток-пауза», автоматическим размагничиванием, регулируемой длительностью намагничивания и размагничивания и другими функциями.

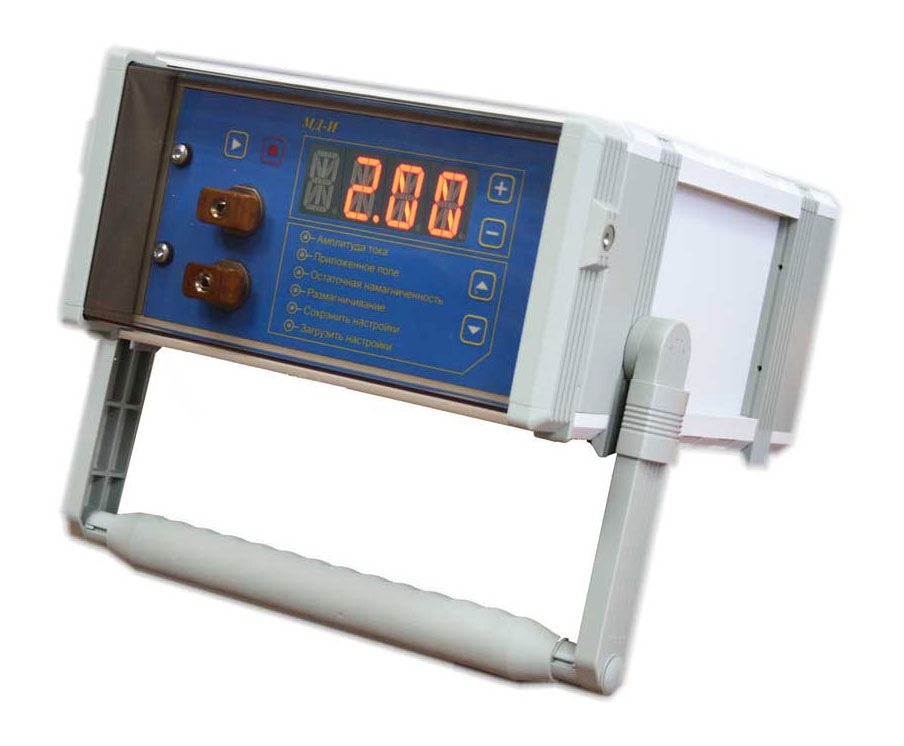

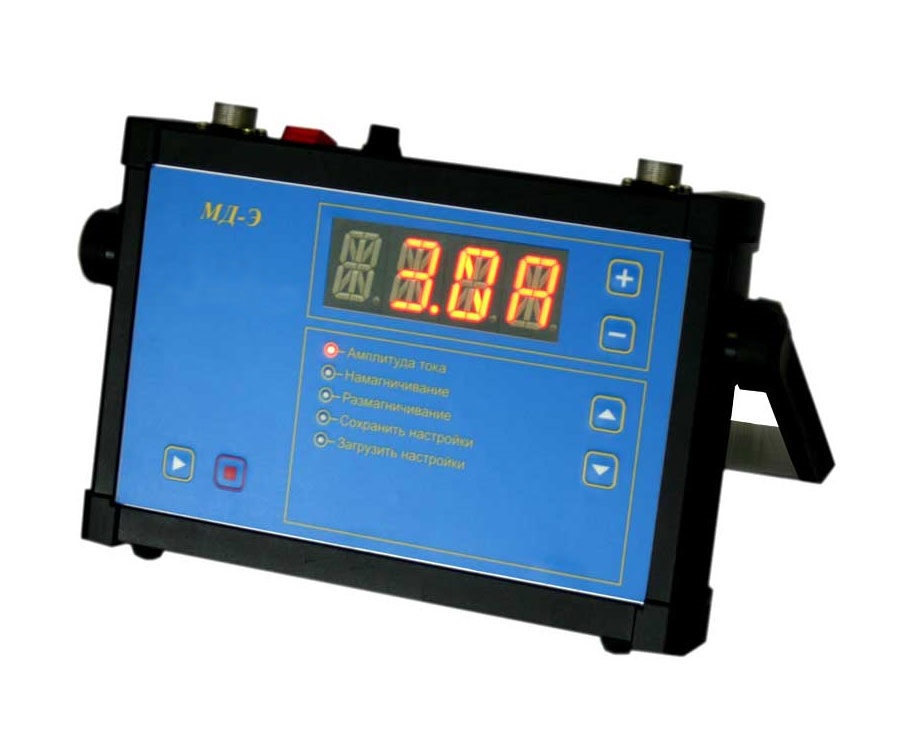

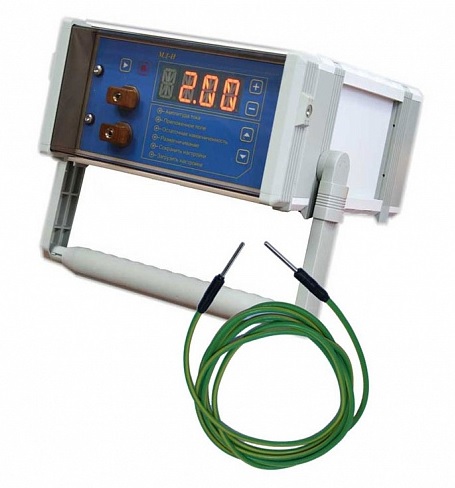

Магнитопорошковый дефектоскоп МД-М имеет модульную конструкцию из 3-х модулей: МД-И (импульсного тока), МД-С (соленоид переменного тока), МД-Э (электромагнит постоянного тока), фактически представляющих собой отдельные приборы, электрически не связанные между собой. В каждом модуле предусмотрено возможность автоматической установки заданного тока, сохранение параметров выбранного режима намагничивания в ячейках памяти. Данные сохраненного режима намагничивания сохраняются и при выключении модуля (дефектоскопа). Размагничивание с применением электромагнита основано с использованием скин-эффекта.
Принципиальная схема дефектоскопа обеспечивает необходимые эксплуатационные характеристики и значительно более широкие возможности при значительном уменьшении габаритов и массы по сравнению с существующими дефектоскопами.
Особенности:
- Регулировка тока до 5000 А при массе импульсного блока всего 12 кг
- 3 независимых блока прибора
- Память настроек
- Питания от сети 220 В и бортовой сети самолета 27 В
- Автоматическое размагничивание
- 3 года гарантии
Магнитопорошковый дефектоскоп МД-М характеристики:
| Наибольший регулируемый импульсный ток | 5000 А на стандартном кабеле |
| Регулировка тока | есть |
| Длительность импульсов тока | 1,5 мс |
| Частота следования импульсов | 1 Гц |
| Измерение тока | есть |
| Автоматическая установка тока | есть |
| Режим «ток-пауза» | длительность тока 1-10 с, длительность паузы 1-10 с |
| длительность автоматического размагничивания | 30, 60 или 120 с |
| Напряженность поля в соленоиде | 700 А/см |
| Напряженность поля между полюсами электромагнита | 90 А/см (при расстоянии 100мм) |
| Сила отрыва электромагнита от плиты МО-1 | не менее 200Н |
| Память | 10 настроек |
| Режимы работы | МД-И: одиночные импульсы тока (длительностью 1,5мс); непрерывное следование импульсов тока с частотой 1 Гц; размагничивание по встроенной программе изменения тока МД-С: ток длительностью от 1 до 20 периодов при контроле на остаточной намагниченности; ток по режиму «ток-пауза»; непрерывное пропускание тока; автоматическое размагничивание МД-Э: намагничивание и режим автоматического размагничивания |
| Питание | МД-И, МД-Э: от блока питания 220В либо бортовая сети 24-27В МД-С: от сети 220В |
| Габаритные размеры | МД-И: 330х150х460 мм МД-С: 225х170х75 мм МД-Э: 225х170х75 мм |
| Масса | МД-И: 12 кг МД-С: 2 кг МД-Э: 2 кг |
Магнитопорошковый дефектоскоп МД-М комплект поставки:
Стандартный комплект поставки:
- модуль имульсный МД-И;
- модуль соленойда МД-С;
- модуль электромагнита МД-Э;
- кабель намагничивания для МД-И сечением 4кв.мм и длиной 4м;
- кабель намагничивания для МД-И сечением 10кв.мм и длиной 4м;
- блок питания сетевой 220В /=24 В (2 шт.);
- кабель питания сетевой 220В (3 шт.);

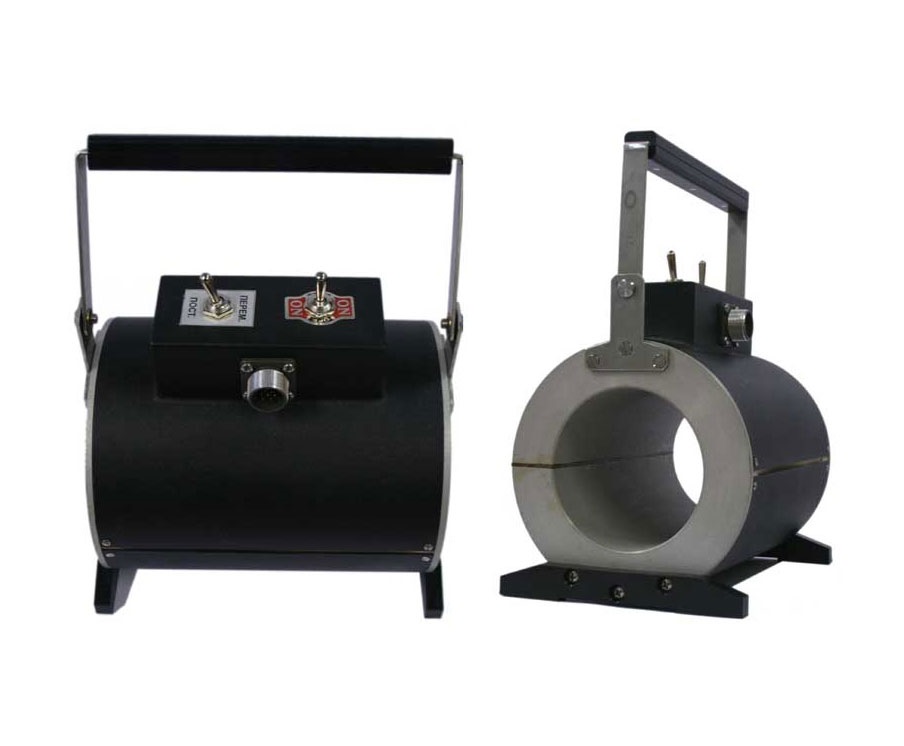

- соленоид С-90 к модулю МД-С;
- MS15 Кабель соединительный для соленоида (МД-М) 1,5м;

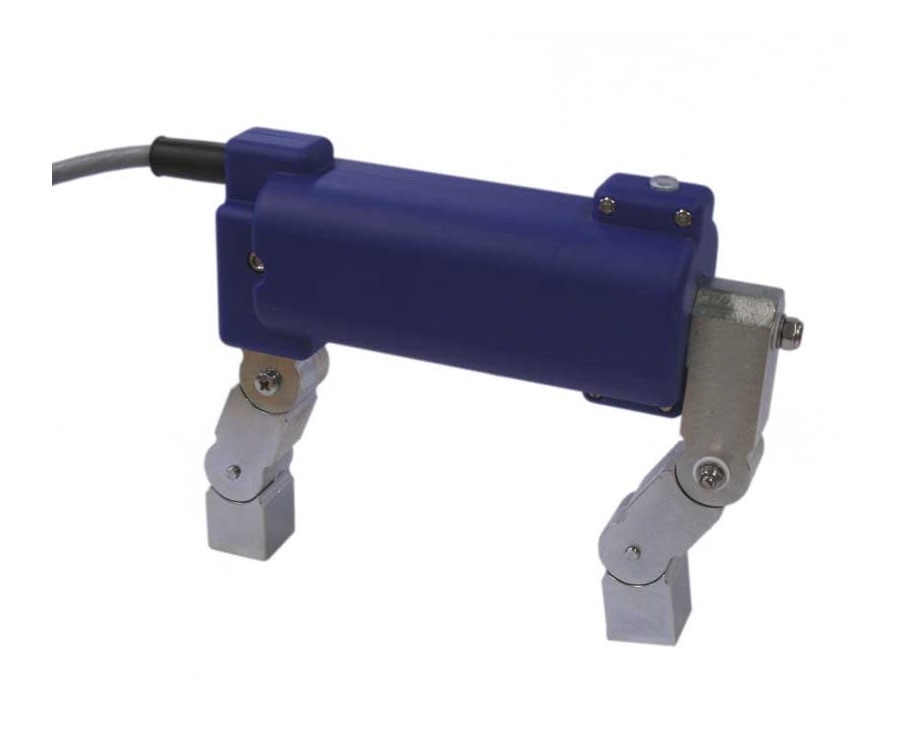

- электромагнит Э-140 к модулю МД-Э;
- образец стандартный МО-2М;
- образец стандартный МО-3;
- магнитная суспензия Magnaflux 7HF (аэрозоль 400мл);
- комплект документации (руководство пользователя, методика калибровки, сертификат метрологической калибровки);
- упаковка.
Экспертный комплект:
- модуль имульсный МД-И;
- модуль соленойда МД-С;
- модуль электромагнита МД-Э;
- кабель намагничивания для МД-И сечением 4кв.мм и длиной 4м;
- кабель намагничивания для МД-И сечением 10кв.мм и длиной 4м;
- блок питания сетевой 220В /=24 В (2 шт.);
- кабель питания сетевой 220В (3 шт.);
- соленоид С-90 к модулю МД-С;
- MS15 Кабель соединительный для соленоида (МД-М) 1,5м;
- электромагнит Э-140 к модулю МД-Э;
- образец стандартный МО-2М;
- образец стандартный МО-3;
- магнитная суспензия Magnaflux 7HF (аэрозоль 400мл);
- колба-центрифуга 100мл по ASTM;
- подставка для колбы-центрифуги;
- порошок черный 3A Black (1 кг);
- распылитель Polyspray;
- магнитометр МФ-24ФМ;
- комплект документации (руководство пользователя, методика калибровки, сертификат метрологической калибровки);
- упаковка.
Экспертный УФ комплект:
- модуль имульсный МД-И;
- модуль соленойда МД-С;
- модуль электромагнита МД-Э;
- кабель намагничивания для МД-И сечением 4кв.мм и длиной 4м;
- кабель намагничивания для МД-И сечением 10кв.мм и длиной 4м;
- блок питания сетевой 220В /=24 В (2 шт.);
- кабель питания сетевой 220В (3 шт.);
- соленоид С-90 к модулю МД-С;
- MS15 Кабель соединительный для соленоида (МД-М) 1,5м;
- электромагнит Э-140 к модулю МД-Э;
- образец стандартный МО-2М;
- образец стандартный МО-3;
- магнитная суспензия Magnaflux 7HF (аэрозоль 400мл);
- колба-центрифуга 100мл по ASTM;
- подставка для колбы-центрифуги;
- люминесцентный магнитный концентрат Magnaflux 14A (1 кг);
- распылитель Polyspray;
- ультрафиолетовый фонарь повышенной мощности Labino TorchLight UV2;
- очки для защиты от УФ излучения;
- магнитометр МФ-24ФМ;
- комплект документации (руководство пользователя, методика калибровки, сертификат метрологической калибровки);
- упаковка.
