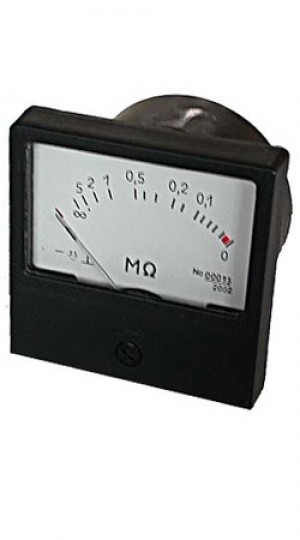

Омметр щитовой М419
Омметр (от ом и…метр), прибор непосредственного отсчёта для измерения электрических активных (омических) сопротивлений. Разновидности омметров — мегомметры, тераомметры, микроомметры, различающиеся диапазонами измеряемых сопротивлений.
Действие магнитоэлектрического омметра основано на измерении силы тока, протекающего через измеряемое сопротивление при постоянном напряжении источника питания.
Для измерения сопротивлений от сотен ом до нескольких Мом измеритель и измеряемое сопротивление rx включают последовательно.
Измерительный прибор — Омметр щитовой М419 определяет сопротивление изоляции однофазных или трехфазных сетей переменного тока, находящихся под напряжением с изолированной нейтралью напряжением до 420 В, частотой 45-500 Гц.
Технические характеристики измерительного прибора — омметр М419:
- Диапазон измерения омметра– 0 — 5 МОм.
- Минимальная цена деления шкалы — 0.02 МОм
- Класс точности измерительного прибора – 2,5.
- Напряжение питания – 220 В частотой 45-500 Гц.
- Потребляемая мощность омметра — не более 1 Вт
- Входное сопротивление — не менее 250 кОм
- Условия эксплуатации — от минус 50 ° С до плюс 70 ° С.
- Режим работы — непрерывный, продолжительность непрерывной работы не ограничена. Допускается прерывистый режим работы.
- Габаритные размеры, мм – 80х80х100.
- Масса, кг , не более – 0,2.
- Не разрешается включать одновременно два омметра в одну сеть.
- Зажим «3» омметра должен быть заземлен или соединен с корпусом, так как омметр измеряет эквивалентное сопротивление изоляции сети по отношению к земле или к корпусу.
- Если омметр не включен в сеть — то его указатель находится на отметке механического нуля (крайней отметке красного цвета в левом конце шкалы). Если при правильном включении омметра указатель остается на отметке механического нуля — это указывает на неисправность омметра.
Комплектация:
- омметр щитовой
