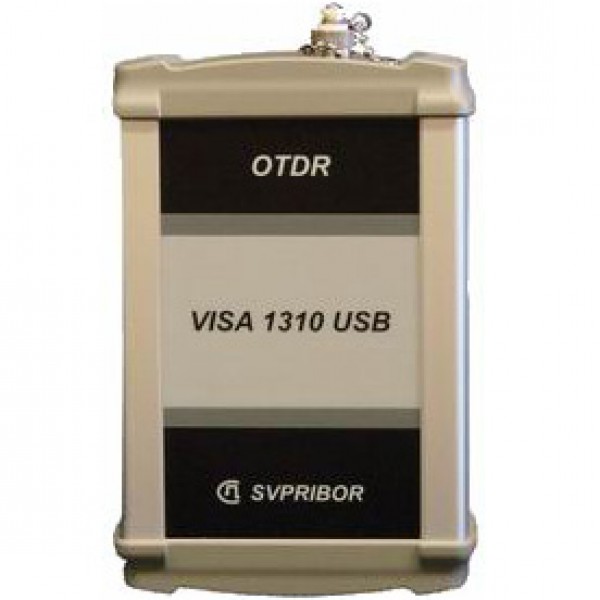

Оптические рефлектометры VISA USB
СвязьПрибор VISA USB – оптический рефлектометр. Область применения: производство волокна и оптического кабеля, строительство волоконно-оптических линий связи (ВОЛС), диагностика и обслуживание...
Загрузка...В наличии много
от 44000 руб.RUB

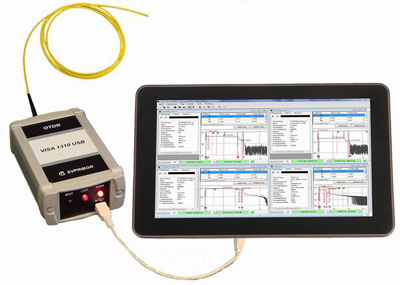

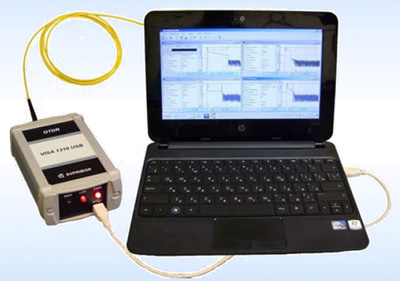

СвязьПрибор VISA USB – оптический рефлектометр. Область применения: производство волокна и оптического кабеля, строительство волоконно-оптических линий связи (ВОЛС), диагностика и обслуживание состояния волокон, кабелей и волоконно-оптических линий связи. Управление прибором может осуществляться через USB порт компьютера (ОС Windows) с помощью программы Visa Viewer X-PRO либо с помощью многофункциональной управляющей платформы X-PRO.
Модели рефлектометра VISA USB:
-
OTDR VISA USB — оптический рефлектометр на две длины волны 1310/1550 нм
-
VISA 1310 USB — оптический рефлектометр на длину волны 1310 нм
-
VISA 1550 USB — оптический рефлектометр на длину волны 1550 нм
-
VISA 1625 USB — оптический рефлектометр на длину волны 1625 нм (для работы в активных сетях)
Возможности рефлектометра VISA USB:
- Определять потери в оптических линиях, выявлять дефектные участки или элементы линии связи.
- Определять точное расположение обрывов или дефектных участков ВОЛС.
- Оценивать полные потери в волоконно-оптической линии
- Измерять средние потери оптического волокна в бухтах, равномерность распределения потерь
- Измерять потери в механических и в сварных соединениях.
- Оценивать ухудшение качества волокна путем сравнения его потерь с результатами более ранних измерений.
- Сохранять на ПК результаты измерений с возможностью их последующего просмотра.
- Управление работой рефлектометра, отображение и хранение данных осуществляется с помощью ПК.
- Связь с ПК происходит через USB-порт с помощью соединительного кабеля (в комплекте).
- Питание прибора осуществляется через USB-порт.
Программа Visa Viewer X-PRO
Используется для просмотра *.sor файлов. Позволяет открывать внутри себя много окон и добавлять графики имерений.
-
наличие всех режимов измерения: (2P, 2PA, LSA, 5PA, ORL, REF)
-
автоматический анализ
-
дополнительный фильтр «F»
-
возможность печати отчета
-
выбор языка (русский/английский)
-
задание цвета графика
Технические характеристики VISA USB:
| Рефлектометр | OTDR VISA USB | VISA USB | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Длина волны, нм | 1310/1550 | 1310 | 1550 | 1625 | |||||||
| Оптический модуль | М0 | М1 | М2 | М0 | М1 | М2 | М0 | М0 | М2 | М0 | М1 |
| Динамический диапазон, дБ | 37/35 | 33/31 | 27/25 | 39 | 35 | 29 | 37 | 33 | 27 | 39 | 35 |
| Мертвая зона по затуханию, м | 5 | 6 | 10 | 5 | 6 | 10 | 5 | 6 | 10 | 5 | 6 |
| Мертвая зона по событиям, м | 1,5 | 2 | 3 | 1,5 | 2 | 3 | 1,5 | 2 | 3 | 1,5 | 2 |
| Длительность импульса, нс | 4-20 000 | ||||||||||
| Диапазоны расстояний, км | 1,5; 3; 5; 10; 20; 40; 80; 160 | ||||||||||
| Интервал дискретизации, м | 0,4-40 | ||||||||||
-
Низкое энергопотребление
-
Ударопрочный металлический корпус
-
Одномодовые ОВ подключаются к рефлектометру через оптический разъем типа FC
-
Светодиодные индикаторы отображают режимы работы прибора
-
Управление прибором осуществляется через компьютер через USB-порт с помощью соединительного кабеля
-
Питание рефлектометра: через USB-разъем компьютера
-
Габариты рефлектометра: 125х80х40 мм
-
Масса рефлектометра: 0,5 кг
Условия эксплуатации:
-
Температура окружающего воздуха от плюс 5°С до плюс 50°С
-
Относительная влажность воздуха не более 90% при 25°С
-
Атмосферное давление от 86 до 106,7 кПа
Комплект поставки:
-
прибор VISA USB — 1 шт
-
кабель оптический соединительный одномодовый с разъемами FC — 1 шт
-
USB-кабель для связи с ПК — 1 шт
-
руководство по эксплуатации — 1 шт
-
диск с программным обеспечением — 1 шт
-
сумка для переноски — 1 шт
