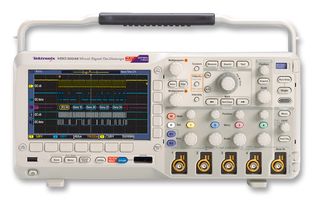

ОСЦИЛЛОГРАФ TEKTRONIX MSO2004B

Осциллографов смешанных сигналов.

Осциллографы серии MSO 2000В имеют полосу пропускания до 200 МГц и частоту дискретизации 1 Гвыб./с, а также обеспечивают широкие функциональные возможности по отладке. Осциллограф обеспечивает улучшенную отладки функций на начального уровня цен. До 20 каналов для анализа аналоговых и цифровых сигналов, вы можете быстро найти и диагностировать проблемы в сложных конструкций. Благодаря Wave Inspector® управления для быстрой навигации и сигнала автоматизированной последовательной и параллельной шины анализа. Осциллограф Tektronix серии MSO 2000В предоставляет многофункциональные инструменты, необходимые для упрощения и ускорения отладки вашей сложной конструкции.

Возможности и преимущества

  •  Модели с полосой пропускания 100 МГц и 200 МГц
  •  2 или 4 аналоговых канала
  •  16 цифровых каналов
  •  Частота дискретизации до 1 Гвыб./с по всем каналам
  •  Длина записи 1 млн. отсчетов по всем каналам
  •  Максимальная скорость захвата 5000 осциллограмм в секунду
  •  Расширенные функции системы запуска Запуск по последовательным интерфейсам и декодирование

Простота использования

  •  Панель управления Wave Inspector® облегчает навигацию и обеспечивает автоматизацию поиска данных в сигнале
  •  Перестраиваемый фильтр нижних частот FilterVu™ подавляет нежелательный шум, не мешая захватывать высокочастотные сигналы
  •  29 видов автоматических измерений и быстрое преобразование Фурье для упрощения анализа сигналов
  •  Интерфейс пробника TekVPI® поддерживает активные, дифференциальные и токовые пробники, обеспечивая автоматический выбор коэффициента ослабления и единиц измерения
  •  7-дюймовый (180 мм) цветной широкоформатный жидкокристаллический TFT дисплей
  •  Малые габаритные размеры и небольшой вес — всего 134 мм в глубину при массе 3,6 кг

Возможности подключения

  •  Порт USB 2.0 на передней панели облегчает и ускоряет сохранение данных
  •  Порт USB 2.0 на задней панели упрощает подключение к ПК и обеспечивает прямую распечатку на принтере, совместимом с технологией PictBridge®
  •  Порт Ethernet 10/100 Base-T для подключения к локальным сетям и видеовыход для вывода изображения с экрана осциллографа на монитор или проектор (опции)

Дополнительные возможности по запуску и анализу сигналов последовательных шин

  •  Опции автоматического запуска, декодирования и поиска для сигналов последовательных шин I2C, SPI, CAN, LIN и RS-232/422/485/UART

Разработка и анализ устройств со смешанными сигналами

  •  Автоматический запуск, декодирование и поиск для сигналов параллельных шин
  •  Многоканальный запуск по времени установки и удержания

Обнаружение — Скорость захвата сигнала на уровне 5 000 осциллограмм в секунду максимально повышает вероятность обнаружения кратковременных  глитчей и других редко происходящих событий.

Захват — Запуск по определённому пакету данных, передаваемому по шине RS-232. Полный набор функций запуска, включая запуск по содержимому пакета последовательных данных, гарантирует быстрый захват представляющего интерес события.

Поиск — Декодирование данных шины I2C с отображением результатов поиска адреса 50. Панель управления Wave Inspector обеспечивает непревзойденную эффективность при навигации и просмотре данных.

Анализ — Быстрое преобразование Фурье импульсных сигналов. Всеобъемлющий набор встроенных средств анализа ускоряет проверку характеристик разрабатываемого устройства.

Технические характеристики:

Число каналов 4+16
Полоса пропускания 70 MГц
Расчетное время нарастания фронта 5 нс
Дисплей Цветной
Вертикальное разрешение 8 бит
Диапазон чувствительности 2 мВ/дел to 5 В/дел
Аппаратное ограничение полосы пропускания 20 МГц
Макс. входное напряжение 300 В (ср.кв) с выбросами < 450 В
Длина записи 1 млн. точек/кан.
29 видов автоматических измерений
Порт USB 2.0 на передней панели для быстрого и простого сохранения данных
Порт USB 2.0 на задней панели для управления осциллографом с компьютера
Размеры: 180 x 377 x 134 мм
Вес: 3.6 кг

Система вертикального отклонения – цифровые каналы

Число каналов 16 цифровых (от D15 до D0)
Пороги общая настройка для группы из 8 каналов
Выбор порога ТТЛ, КМОП, ЭСЛ, псевдо-ЭСЛ, настраиваемый пользователем
Диапазон пороговых значений при настройке
пользователем
±20 В
Максимальное входное напряжение ±40 В
Погрешность установки пороговых значений ±(100 мВ + 3 % от установленного значения)
Максимальный динамический диапазон входного сигнала 80 В (ампл.) (зависит от установленного порога)
Минимальный размах напряжения 500 мВ (ампл.)
Входное сопротивление 101 кОм
Входная емкость пробника 8 пФ
Вертикальное разрешение 1 бит

Система горизонтальной развертки – аналоговые каналы

MSO2004B
Максимальная частота дискретизации (все каналы) 1 Гвыб./с
Максимальная длина записи (все каналы) 1 М точек
Максимальная продолжительность
захвата с максимальной частотой дискретизации (все каналы)
1 мс
Диапазон скорости развертки от 4 нс до 100 с от 2 нс до 100 с
Диапазон задержки развертки от –10 дел до 5000 с
Диапазон сдвига между каналами ±100 нс

Система горизонтальной развертки – цифровые каналы

Максимальная частота дискретизации
(при использовании любого из каналов D7-D0)
1 Гвыб./с (с разрешением 1 нс)
Максимальная частота дискретизации
(при использовании любого из каналов D15-D8)
500 Мвыб./с (разрешение 2 нс)
Максимальная длина записи (все каналы) 1 М точек
Минимальная длительность импульса 5 нс
Сдвиг каналов 2 нс (тип.)

Режимы регистрации данных

Выборка Захват дискретизированного сигнала
Пик-детектор Захват глитчей длительностью от 3,5 нс при любой скорости развертки
Усреднение Усреднение по заданному количеству осциллограмм (от 2 до 512)
Прокрутка Прокрутка осциллограмм справа налево со скоростью развертки меньше или равной 40 мс/дел.

Принадлежности, входящие в комплект поставки

  • Один пассивный пробник на каждый аналоговый канал (PP0200 200 МГц зонд для 100 и 200 моделей МГц, 100 МГц TPP0100 зонд на 70 МГц моделей)
  •  Установка и Руководство по безопасности и переводе на передней панели Overlay Документация CD
  •  OpenChoice ® Desktop Software
  •  Системы качества ISO9001 регистрации
  •  Шнур питания
  •  Один P6316 16-канальный зонд логики и набор аксессуаров
  •  Сумки и аксессуары

Дополнительные принадлежности

Несимметричный активный пробник, 1,5 ГГц TekVPI™
Необходим внешний адаптер питания TekVPI
 TAP1500
Дифференциальный пробник,500 МГц TekVPI™ 42 В
Необходим внешний адаптер питания TekVPI Пробники терминированы сопротивлением 50 Ом,
но осциллограф автоматически пересчитывает эту нагрузку на 1 МОм
 TDP0500
Токовый пробник  TCP0020
Датчик переменного/постоянного тока TekVPI™ 30 A, 120 МГц. Необходим внешний адаптер питания TekVPI  TCP0030
Датчик переменного/постоянного тока TekVPI™ 150 A, 20 МГц. Необходим внешний адаптер питания TekVPI  TCP0150
Токовый пробник  TCP2020
Усилители для системы измерения тока
Необходим проходной терминатор 50 Ом между входом осциллографа и кабелем BNC
 TCPA300/400
Датчик тока для TCPA300, 50 A,от 0 до 50 МГц  TCP305
Датчик тока для TCPA400, 500 A,от 0 до 2 МГц  TCP404XL
Высоковольтный пассивный пробник  P5100A
Щуп дифференциальный  TMDP0200
Щуп дифференциальный  THDP0200
Щуп дифференциальный  THDP0100
Дифференциальный усилитель с большим коэффициентом усиления, 100x, 10x,1x, 0,1x
Необходим внешний адаптер питания TekVPI; Необходим адаптер TPA-BNC
 ADA400A
Дополнительный порт Ethernet (10/100Base-T) и выход видеосигнала.  DPO2CONN
Переходник с TekVPI на TekProbe BNC. Необходим внешний адаптер питания TekVPI  TPA-BNC
Импульсный генератор TekVPI. Необходим внешний адаптер питания TekVPI  TEK-DPG
Калибровочное крепежное приспособление  067-1686-xx
Набор проводов для цифрового пробника (каналов)  119-7465-xx
Переходник с GPIB на USB  TEK-USB-488
Мягкая сумка для переноски и защитная крышка передней панели  ACD2000
Защитная крышка передней панели  200-5045-xx
Чемодан для переноски  HCTEK4321
Комплект для монтажа в стойку
Без выдвижных полозьев
 RMD2000
