Главная Товары Плотномеры грунтов Пенетрометр грунтовый ПСГ-МГ4

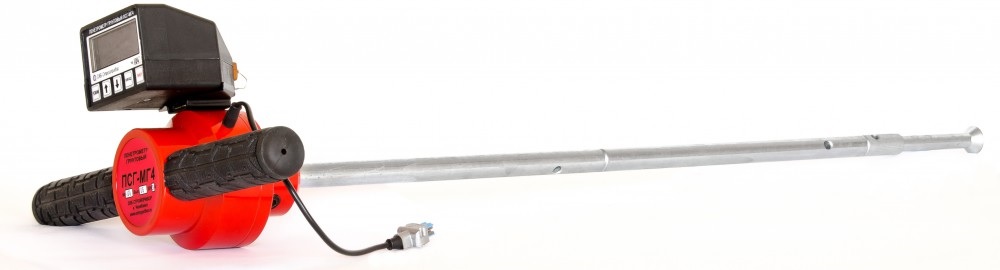

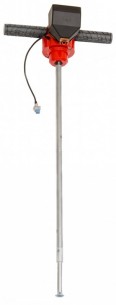

Пенетрометр псг мг4

Пенетрометр – прибор для оценки качества уплотнения грунта, и оценки других параметров дорожного полотна:

  • модуля упругости;
  • удельного сцепления;
  • угла внутреннего трения.

Оптимальное соотношение качества прибора, удобства использования и цены отличают псг мг4 от аналогов отечественного и зарубежного производства. Принцип его работы основан на использовании корреляционной зависимости, связывающей механические параметры грунта и удельное сопротивление пенетрации. Оно рассчитывается по формуле, как частное силы, воздействующей на погружаемый в материал наконечник, к его площади.

Назначение, особенности, условия эксплуатации

Основная сфера использования пенетрометра псг мг4 – предприятия промышленного и жилищного строительства, научно-исследовательские лаборатории, экспертные комиссии и так далее. Прибор востребован при выполнении строительных работ, технического обслуживания, экспертизы автомобильных и железных дорог, мостов, фундаментов, опор, траншей, каналов.

Предприятие-изготовитель (ООО «СКБ Стройприбор») при разработке пенитрометра максимально полно учитывало потребности отечественного потребителя, условия эксплуатации, климатические особенности. Прибор может работать при температуре 0°С – + 50°С и относительной влажности 80%.

Среди основных достоинств измерителя – возможность с высоким уровнем точности определят множество различных физических параметров, характеризующих качество объектов. Это было достигнуто благодаря использованию силоизмерительного устройства с встроенными тензометрическими датчиками и наличию электронного блока для цифровой обработки данных. Для визуального отображения данных прибор оснащен графическим дисплеем.

Включение режима измерения, расчет параметров тестируемого грунта, сохранение результата производится автоматически. Все необходимое для проведения диагностики оборудование (набор из 5 рабочих наконечников, 2 удлинительные штанги) входит в комплект прибора. Для передачи информации на персональный компьютер на оборотной стороне силоизмерительного блока расположен USB разъем. Подключение к ПК осуществляется при помощи специализированного кабеля.

Режимы работы

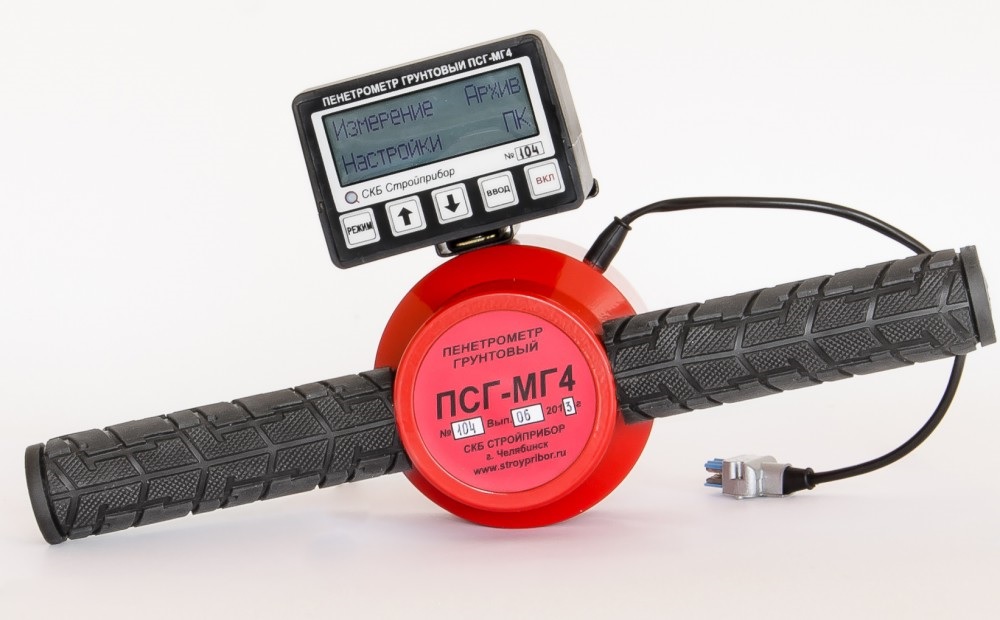

Управление пенетрометром грунтовым псг мг4 осуществляется при помощи клавиатуры, состоящей всего из 5 кнопок, которые предназначены для включения/отключения электронного блока и выбора режима.

  • Измерение

Это основной режим. Он активируется автоматически при включении прибора. Реализовано три типа измерений для определения различных параметров:

  1. К – коэффициент уплотнения, модуль упругости, угол внутреннего трения, удельное сцепление, относительная влажность;
  2. Е – оценивается только модуль упругости;
  3. Pm – вспомогательный режим для измерения максимального значения удельного сопротивления пенетрации.
  • Архив

Встроенная энергонезависимая память прибора псг мг4 рассчитана на сохранение результатов 999 циклов замеров. Данный режим позволяет оператору просматривать данный выполненных ранее измерений.

  • Настройки

Активировав режим, пользователь получает возможность для корректировки встроенного календаря, интенсивности подсветки дисплея, максимального усилия пенетрации, анализа разброса данных.

  • ПК

Для длительного сохранения результатов, создания базы данных, обработки, подробного анализа и документирования данных их можно передать на персональный компьютер.

Пенетрометр статического действия ПСГ-МГ4 предназначен для ускоренного контроля качества уплотнения грунта, а также прочностных характеристик грунтов земляного полотна – угла внутреннего трения, удельного сцепления, модуля упругости.

Прибор состоит из тензометрического силоизмерительного устройства и электронного блока с графическим дисплеем.

В комплект поставки входят также удлинительные штанги и рабочие наконечники.

Включение режима измерения и запоминания конечного значения силы пенетрации производится автоматически.

Прибор имеет таймер, энергонезависимую память и связь с ПК через usb-порт. Вычисление параметров грунтового основания производится автоматически.

Пенетрометр грунтовый ПСГ-МГ4 характеристики:

Диапазон измерения силы пенетрации, Н 100…950
Относительная погрешность измерения силы, % ± 1,0
Диапазон определения сопротивления пенетрации, Н/см2 50…750
Диапазон определения модуля упругости, МН/м2 20…150
Диапазон определения сцепления грунта, МПа 0,02…0,06
Диапазон определения угла внутреннего трения грунта, град 15…45
Диапазон определения коэффициента уплотнения грунта 0,5…1,1
Диаметр наконечников, мм 22,0; 16,0; 11,3; 8,0; 6,0
Память результатов не менее 999 серий
Напряжение питания, В 3
Потребляемый ток, мА, не более 25
Габаритные размеры, мм 850x260x150
Масса, кг, не более 3,0

Пенетрометр грунтовый ПСГ-МГ4 комплект поставки:

  • прибор,
  • две удлинительные штанги,
  • пять рабочих наконечников,
  • USB кабель связи с ПК,
  • CD с программным обеспечением,
  • руководство по эксплуатации,
  • упаковочная тара.
