Главная Товары Плотномеры грунтов Плотномер динамический д 51

Динамический плотномер Д-51 поставляется со свидетельством о поверке (аттестация) и в сумке-чехле.

Строительные работы любого назначения и объема всегда требуют внимательного отношения к плотности грунта, на котором будет расположено основание постройки, автомобильного, железнодорожного полотна, взлетно-посадочной полосы аэродрома. От этого показателя зависит прочность, долговечность, безопасность сооружения. Диапазон, в котором находятся допустимые параметры, обычно указывается в проектной документации. Значение характеристики необходимо знать и для правильного выбора инструментов, приспособлений, используемых для выполнения земляных работ.

Существует несколько основных, наиболее распространенных методик, на использовании которых разрабатываются и изготавливаются специальные приборы для замера плотности грунта, например,плотномер д 51.

Динамические приборы

Методы определения величины различаются по простоте, надежности, достоверности получаемых данных. К наиболее распространенным, относятся динамические измерители, действие которых основано на методе штампа. Суть его состоит в том, что измерению подвергается амплитуда усадки грунта (сила сопротивления материала) при воздействии на него нагрузочной плиты, обычно круглой формы, зонда, с коническим наконечником.  Через тензометрический датчик, акселерометр данные, в виде электрических импульсов поступают на электронный блок, где при помощи специального алгоритма выполняются расчеты. Полученные сведения записываются (сохраняются) во встроенной памяти прибора и отображаются на экране дисплея.

Именно метод динамического зондирования был использован разработчиком при создании динамического плотномера д 51. Сфера его действия ограничивается материалами, относящимися к типу песчаных, пылевато-глинистых, имеющих частицы не более 2 мм в диаметре. Он имеет массу преимуществ, по сравнению с приборами других производителей, основанными на других способах проведения измерений:

  • простота выполнения замера, он может быть легко выполнен даже одним человеком;
  • технология диагностики является очень экономичной;
  • не требует больших временных (не более двух минут) и энергетических затрат;
  • возможность проведения тестирования в труднодоступных местах – в траншеях, котлованах, под водой, на мерзлых, отсыпаемых грунтах;
  • сборно/разборная конструкция устройства дает возможность компактно сложить его для транспортировки, хранения.

Цена плотномера д 51 не велика, что является еще одним достоинством прибора. Кроме того, он относится к классу ремонтопригодных . Пришедший в негодность узел, блок может быть легко снят и заменен на другой. Это же относится и к наконечнику зонда. После того как он отработает весь свой рабочий ресурс, полностью износится, его очень легко и быстро можно заменить на другой (запасной) элемент.

Рабочие характеристики

Интернет-магазин pribori24 предлагает купить плотномер д 51 по оптимально низкой цене. Оформить заявку вы можете в любое время суток, не покидая своего рабочего места, не выходя из дома. Если у вас возникнут какие-либо проблемы, вы всегда можете решить их по телефону, заполнив форму обратной связи на сайте или отправив письмо на наш электронный адрес. Менеджер ответит на все ваши вопросы, расскажет о технических характеристиках модели, условиях ее применения.

Измерение плотности грунта плотномером д 51 выполняется без отбора проб непосредственно на строительной площадке, для определения качества работ при обратной засыпке, при создании насыпных сооружений. Устройство состоит из:

  • зонда (штанги) с наконечником в виде конуса;
  • направляющей штанги, предназначенной для перемещения груза;
  • прикрепленной к ней посредством резьбового соединения наковальни;
  • штампа для трамбовки.

Придерживая устройство за специальную рукоятку, измеритель устанавливают вертикально на подготовленной площадке перпендикулярно поверхности тестируемого материала. Груз, надетый на направляющую штангу, поднимают до максимального уровня и отпускают. Падая, он воздействует на наковальню, наконечник углубляется в грунт. По глубине проникновения и оценивают плотность материала.

Плотномером д 51 имеет следующие технические характеристики:

  • масса гири (груза), опускающегося на наковальню составляет 2,5 кг;
  • максимальная высота подъема – 30 см;
  • конический наконечник выполнен из закаленной стали и имеет площадь основания 2 см2, угол при вершине — 60º.

Без груза масса плотномера составляет всего 1,25 кг, размер 860х200х6 см. Это позволяет переносить его к месту проведения диагностики вручную в одиночку. Проведение испытаний не вызывает затруднений, не требует большого физического напряжения.

Предназначен для текущего контроля плотности песчаных , пылеватых и глинистых грунтов при строительстве земляных сооружений на глубину до 30 см. Плотномер неприменим для зондирования грунтов содержащих более 25 % твердых частиц крупнее 2 мм, а также мерзлых и переувлажненных грунтов.

Динамическим зондированием определяют плотность грунта путем измерения сопротивления погружению зонда под действием возрастающего числа приложений ударной нагрузки.

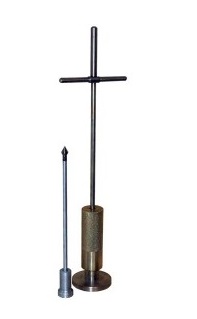

Плотномер динамический д 51а  состоит из стержня с конусным наконечником, направляющей штанги  с ограничителем высоты подъема гири в виде ручки. Направляющая штанга соединяется с рабочим стержнем муфтой-наковальней. При необходимости двойного зондирования на направляющую навинчивается штамп-основание вместо стержня

Прибор в собранном состоянии устанавливается на контролируемую поверхность; ударами гири забивают рабочий стержень в грунт на нужную глубину до упора наковальни в его поверхность. Плотность грунта устанавливается по графикам зависимости от числа ударов ,затраченных на погружение стержня.

  • Глубина зондирования: до 30 сантиметров
  • Параметры рабочей части :
  • масса гири: 2,5 килограмма
  • высота падения гири: 30,0 сантиметров
  • диаметр основания конуса: 16 миллиметров
  • угол при вершине конуса: 60 градусов
  • диаметр штампа: 100 сантиметров
  • Пределы измерений плотности , КУ — 0,85÷1,0
  • Масса плотномера в сборе: не более 4 килограмм
  • Свидетельство о поверке (аттесатция)
  • Стержень-зонд с конусным наконечником и наковальней
  • Направляющая штанга с ручкой
  • Гиря
  • Штамп-основание
  • Сумка-чехол для переноски
