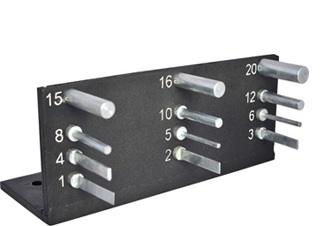

Прибор для испытания покрытий на изгиб NOVOTEST ИЗГИБ

NOVOTEST ИЗГИБ предназначен для измерения прочности и эластичности покрытий при изгибе вокруг набора цилиндрических стержней, диаметром от 1 до 20 мм.

NOVOTEST ИЗГИБ соответствует стандартам: ГОСТ Р 52740-2007, ГОСТ 6806-73 и ISO 1519-73.

Принцип работы прибора основан на определении минимального диаметра металлического цилиндрического стержня, на котором изгибание окрашенной металлической пластинки не приводит к различным механическим разрушениям или отслаиваниям однослойной или многослойной лакокрасочной пленки.

ПРИМЕНЕНИЕ

Объекты для испытаний подготавливаются соответственно ГОСТ 8832-76, если в нормативно-технической документации на исследуемый лакокрасочный материал отсутствуют какие-либо другие указаний.

Для испытаний рекомендуется использовать пластины из жести. Этот материал должен иметь достаточно гладкую поверхность без ржавых пятен, раковин, загрязнений и расслоений. В нормативно-технической документации на лакокрасочный материал может быть указано о возможности использования пластинок из другого материала.

Объекты испытаний – это пластинки прямоугольной формы. Их длина 100-150 мм, ширина 20-50 мм. Производятся из черной полированной жести с толщиной 0,25-0,32 мм или из алюминиевых листов и лент соответственно ГОСТ 21631-76, ГОСТ 13726-78 с толщиной 0.25-0,30 мм, на которые нанесена однослойная или многослойная лакокрасочная пленка.

Нормативно-техническая документация на испытуемый материал должна содержать информацию и о способе нанесения лакокрасочного материала, толщине пленки, количестве слоев, условиях и времени высыхания, выдержке пленки перед испытанием либо степень и время высыхания определяются соответственно ГОСТ 19007-73.

Толщина исследуемой лакокрасочной пленки пластинки измеряется толщиномером.

Пластина накладывается покрытием наружу на стержень наибольшего диаметра (20 мм). Затем плотно прижимая к стержню, в течение одной-двух секунд ее плавно изгибают на 180° вокруг этого стержня.

Далее с помощью лупы с четырехкратным увеличением покрытие в месте изгиба рассматривается на наличие различных трещин и отслаивания.

В случае если данные дефекты отсутствуют, производится последовательно изгибание пластинки в другом месте от стержня большего диаметра к меньшему. Это делается до тех пор, пока не будут обнаружены указанные дефекты.

При наличии в нормативно-технической документации на лакокрасочный материал информации о значении эластичности (диаметр стержня), испытание проводится со стержнем только указанного диаметра.

За результат испытания берется минимальный диаметр стержня в миллиметрах, на котором при изгибании исследуемая пленка осталась неповрежденной.

Эластичность пленки при изгибе на металлическом стержне оценивается после испытания 3 пластинок на одинаковом стержне.
