Проволочные эталоны чувствительности по ASTM E-747

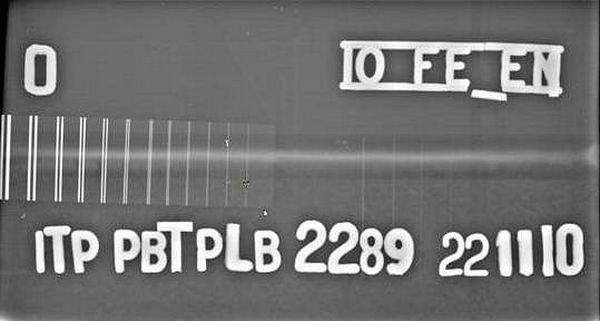

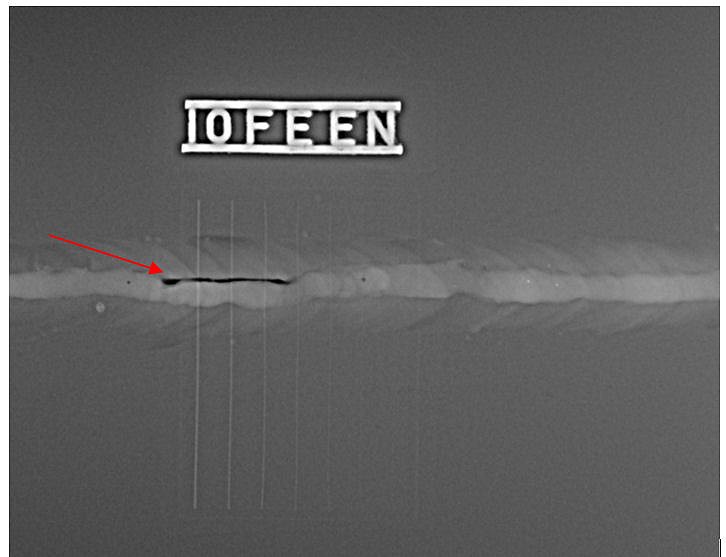

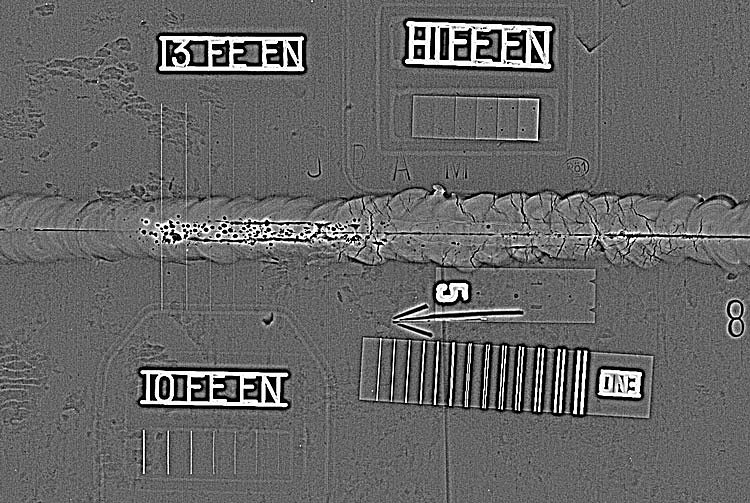

Загрузка...Проволочные эталоны чувствительности по ASTM E-747 — выполненные по американскому стандарту ASTM E-747 применяются для тех же целей что и их российские и европейские аналоги. Каждый эталон состоит из 6 проволок разного диаметра закрепленных в прозрачном пластике. Материалы эталонов имеют цифровые маркировки в соответствии с их коэффициентом радиографического поглощения от меньшего к большему: алюминий — 02, титан — 01, углеродистая сталь и нержавейка – 1, сплавы на основе меди – 2, сплавы на основе никеля – 3, никель-медные сплавы – 4, бронзовые сплавы – 5. Для контроля по стандарту ASTM может применяться промышленная рентгеновская пленка Fuji, имеющая соответствующее заключение.
Полная маркировка эталонов имеет вид – ASTM 1А6 где первая цифра – материал эталона, буква A – размер, цифра 6 — порядковый номер самой толстой проволоки. Предельные отклонения диаметра проволок от установленной величины составляют: 0 <d<0.125 ± 0.0025; 0.125 <d<0.25 ± 0.005; 0.25 <d<0.5 ± 0.01; 0.50 <d<1.6 ± 0.02; 1.6 <d<4 ± 0.03; 4 <d<8 ± 0.05. Характеристики проволочных индикаторов по ASME/ASTM E-747 приведены в таблице.
Технические характеристики:
| Материал эталонов | Обозначение | № эталона-аналога по ГОСТ 7512-75 | Диаметры проволок, мм |
| Сталь | ASTM 1А6 | 11,12 | 0.08; 0,1; 0,13; 0,16; 0,2; 0,25 |
| ASTM 1B11 | 12,13 | 0.25; 0.33; 0.4; 0.51; 0.64; 0.81 | |
| ASTM 1C16 | 13,14 | 0,81; 1,02; 1,27; 1,06; 2,03; 2,5 | |
| ASTM 1D21 | — | 2,2; 3,2; 4,06; 5,1; 6,4; 8 | |
| Алюминий | ASTM 02А6 | 21,22 | 0.08; 0,1; 0,13; 0,16; 0,2; 0,25 |
| ASTM 02B11 | 22,23 | 0.25; 0.33; 0.4; 0.51; 0.64; 0.81 | |
| ASTM 02C16 | 23,24 | 0,81; 1,02; 1,27; 1,06; 2,03; 2,5 | |
| ASTM 02D21 | — | 2,2; 3,2; 4,06; 5,1; 6,4; 8 | |
| Медь | ASTM 4А6 | 41,42 | 0.08; 0,1; 0,13; 0,16; 0,2; 0,25 |
| ASTM 4B11 | 42,43 | 0.25; 0.33; 0.4; 0.51; 0.64; 0.81 | |
| ASTM 4C16 | 43,44 | 0,81; 1,02; 1,27; 1,06; 2,03; 2,5 | |
| Титан | ASTM 01А6 | 31,32 | 0.08; 0,1; 0,13; 0,16; 0,2; 0,25 |
| ASTM 01B11 | 32,33 | 0.25; 0.33; 0.4; 0.51; 0.64; 0.81 | |
| ASTM 01C16 | 33,34 | 0,81; 1,02; 1,27; 1,06; 2,03; 2,5 | |
| Никель | ASTM 3А6 | 51,52 | 0.08; 0,1; 0,13; 0,16; 0,2; 0,25 |
| ASTM 3B11 | 52,53 | 0.25; 0.33; 0.4; 0.51; 0.64; 0.81 | |
| ASTM 3C16 | 53,54 | 0,81; 1,02; 1,27; 1,06; 2,03; 2,5 | |
| ASTM 3D21 | — | 2,2; 3,2; 4,06; 5,1; 6,4; 8 |
