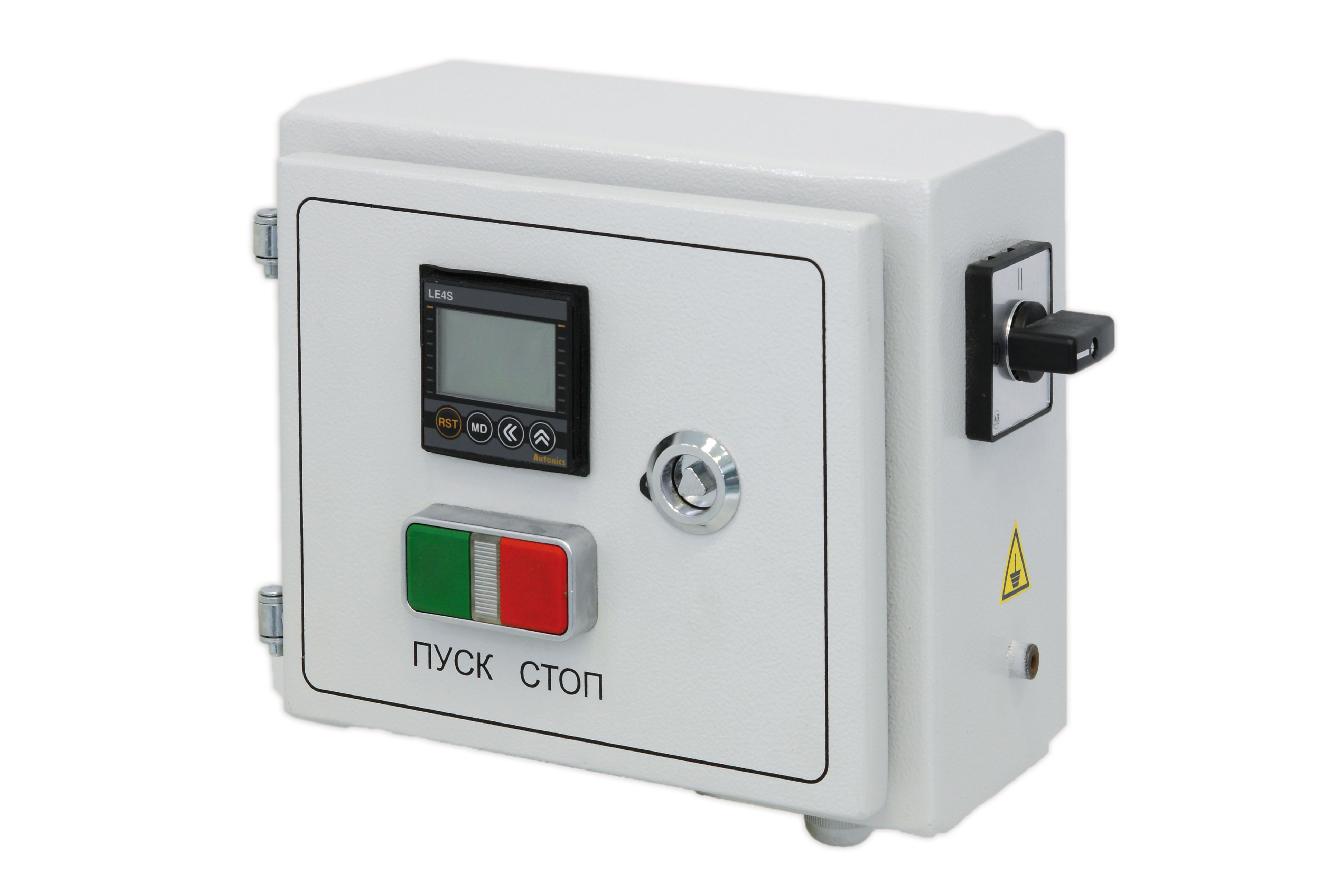

Пульты управления «Вибротехник»

Пульты управления ПУ и СПУ предназначены для подсоединения асинхронных двигателей переменного тока к питающей сети и обеспечивают их включение и выключение.

Описание устройства

ПУ 1 предназначен для управления изделиями с однофазными двигателями; ПУ-3 – с трехфазными двигателями. СПУ- совмещенный пульт управления, предназначенный для управления технологическими установками, включающими в себя  несколько единиц оборудования. С помощью СПУ может быть задана последовательность включения  электродвигателей, входящих в состав изделий.

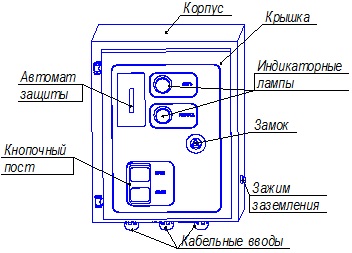

Пульт управления представляет собой прямоугольный металлический корпус с крышкой, в которых смонтированы элементы электрической схемы. Крышка крепится на петлях и запирается замком. Герметичность прилегания крышки к корпусу обеспечивает резиновое уплотнение.

Для подключения к ПУ питающих и управляющих электрических кабелей в нижней стенке корпуса имеются три кабельных ввода. На правой стенке корпуса расположен зажим заземления, обозначенный знаком «Земля». На крышке ПУ расположены:

• кнопочный пост с кнопками ПУСК и СТОП;
• индикаторные лампы СЕТЬ и РАБОТА;
• окно для включения и выключения автоматического выключателя.

Совмещенный пульт управления СПУ содержит удвоенное количество элементов управления и индикаторных ламп, а так же дополнительные кабельные вводы.

Принцип работы пульта управления

При включении автоматического выключателя загорается индикаторная лампа СЕТЬ. Нажатием кнопки ПУСК напряжение подается на катушку пускателя, при этом замыкаются нормально-разомкнутые контакты пускателя. Одна пара контактов блокирует кнопку ПУСК, обеспечивая подачу напряжения на катушку пускателя, остальные пары контактов замыкают цепи подачи напряжения на внешнюю нагрузку. Загорается индикаторная лампа РАБОТА.

Отключение питающего напряжения от нагрузки происходит в случае:

• отключения сетевого напряжения;
• ручного выключения автоматического выключателя;
• автоматического отключения выключателя;
• нажатия кнопки СТОП;
• отключения питающего напряжения тепловым реле;
• размыкания контактов блокировочного выключателя (при его наличии).

Достоинства:

• Подбор элементов в соответствии с параметрами подключаемого оборудования;
• Обеспечение автоматического отключения питания при превышении максимально допустимого тока;
• Герметичное прилегание крышки к корпусу;
• Блокировка двигателя при нарушении правил по эксплуатации оборудования;
• Соответствие ГОСТ 51321.1.-2000 «Устройства комплектные низковольтные распределения и управления»
