Расходомер PCE TDS 100H Рабочий диаметр от 15 до 7000 мм
Загрузка...

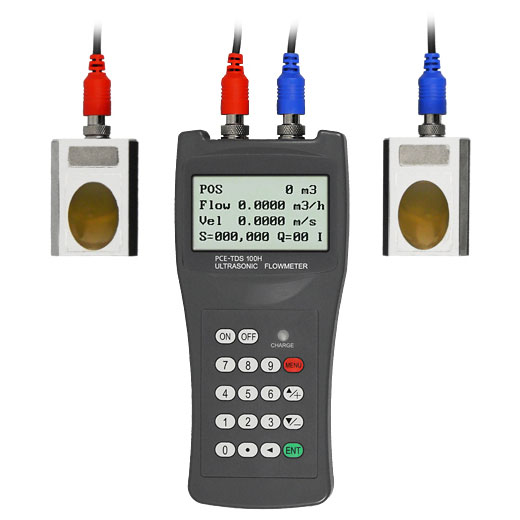

Ультразвуковой расходомер PCE TDS 100H применяется для быстрого контроля и измерения потока жидкости в трубе диаметром от 50 до 700 мм (20-100 мм с преобразователями S1), представляет собой портативный прибор, простой в установке измерительной системы.
Принцип измерения расходомера PCE TDS 100H основан на измерении временной разницы прохождения сигнала при косом измерении. При прохождении сигнала по течению жидкости требуется меньше времени, чем против течения, чем больше поток тем больше разница сигналов по течению и против. Данный эффект используется расходомером для определения скорости потока с помощью электро-акустических преобразователей, которые создают короткие ультразвуковые импульсы. Ультразвуковой расходомер может быть использован для измерения на металлических, пластиковых, резиновых и др. труб.
Особенности расходомера PCE TDS 100H:
- монтаж без прерывания технологического процесса
- простота в установке (точно и надежно)
- отсутствие перепада давления
- не имеет движущихся частей
- прост и удобен в использовании
PCE-TDS 100H:
| Размер трубы | от 50 до 700 мм (20-100мм с преобразователями S1) | |
| Датчик | TDS-M1 | |
| Размеры преобразователей | 60 х 45 х 45 мм | |
| Вес преобразователей | 250 г | |
| Установка датчика | V, Z | |
| Диапазон измерений | От 0,01 до 30 м/с | |
| Точность | ± 1% от показаний | |
| Разрешение | 0,0001 м/с | |
| Повторяемость | 0,2% | |
| Линейность | 0,5% | |
| Время реакции | 0 — 999 секунд, настраиваемое | |
| Измеряемые жидкости | все жидкости | |
| Кабель преобразователя | 5 м | |
| Дисплей | 4 строки по 16 символов | |
| Источник питания | 3 х ААА Ni-H батареи | |
| Память | 2000 значений | |
| Интерфейс | RS-232C | |
| Зарядное устройство | 100 — 240 V / AC | |
| Материал корпуса | ABS | |
| Габариты прибора | 100 х 66 х 20 мм | |
| Температура эксплуатации | 0 — 70 ° C | |
| Вес | 514 г с батарейками | |
Комплект поставки PCE-TDS 100H:
- ультразвуковой расходомер PCE TDS 100H 1шт
- преобразователи тип М1 2шт
- соединительный кабель преобразователей 2шт
- крепеж 2шт
- батареи ААА 3шт
- рулетка 1шт
- гель контактный 1шт
- кейс для транспортировки 1шт
- инструкция по эксплуатации 1шт
