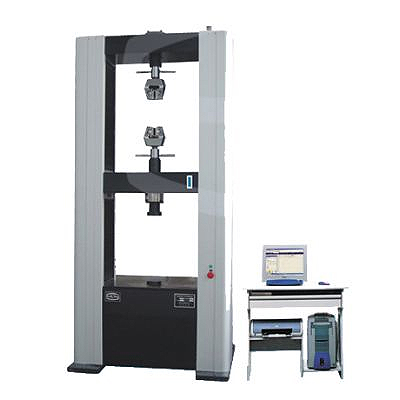

Разрывная машина WDW-100E

  • Тип оборудования: Разрывная машина, испытательная машина
  • Производитель: TIME Group Inc., Китай
  • Серия: WDW
  • Модель: WDW-100E
  • Описание: разрывная электрмеханическая испытательная машина с максимальной нагрузкой 100 кН (10 тонн)
  • Сертификаты на испытательную машину WDW-100E: Сертификат об утверждении типа средств измерений, допущена к применению в Российской Федерации. Разрывная машина WDW-100E внесена в Государственный реестр средств измерений РФ.
  • Гарантия на разрывную машину WDW-100E: 1 год.

Электромеханическая универсальная испытательная машина WDW-100E применяется для проведения статических испытаний на растяжение, сжатие и изгиб неметаллических материалов, а также испытания цветных металлов имеющих небольшие значения параметров прочности.

Электромеханическая универсальная испытательная машина WDW-100E применяются в лабораториях контроля качества на предприятиях связанных с производством неметаллических материалов или их применяющих, например при производстве резино-технических изделий, в научно-исследовательских институтах легкой промышленности, при производстве автомобильных комплектующих, а также в других смежных областях производства.

Программное обеспечение WinWDW, предназначенное для управления электромеханическими универсальными испытательными машинами серии WDW, разработанное специалистами компании TIME Group Inc. позволяеет настраивать параметры в соответствии с основными международными, европейскими, американскими стандартами: ISO 6892-84, ASTM E8, DIN 50125, EN 10002,а также можно применять для испытаний по ГОСТ 1497-84 цилиндрических образцов тип VI, VII и пропорциональных плоских образцов тип I, II, для испытаний на сжатие: ГОСТ 25.503, для испытаний на изгиб: ISO 7438-85, ГОСТ 14019.

Основные преимущества испытательной машины WDW-100E:

  • Большая рабочая зона для испытаний на растяжение, сжатие и изгиб.
  • Высокая жесткость конструкции силовой рамы для точного перемещения траверсы.
  • Высокая точность позиционирования траверсы при пуске и останове теста, и контроль скорости при испытании.
  • Датчик силы установлен на подвижной траверсе.
  • Концевые выключатели для защиты оператора и узлов испытательной машины.
  • Программная защита от перегруза датчика силы, и кнопка аварийного останова.
  • Выносной пульт для ручного управления траверсой при установке образца в зоне испытания.

Возможности программного обеспечения WinWDW:

Позволяет автоматически определять следующие характеристики механических свойств материала в соответствии с ISO 6892:

  • ReH (σтв) — верхний предел текучести
  • ReL (σтн) — нижний предел текучести
  • Rm (σв) — временное сопротивление
  • Rp (σ0,2) — условный предел текучести
  • A (δ) — относительное удлинение
  • Agt (δp) — относительное равномерное удлинение
  • E — модуль упругости
  • Z (Ψ) — относительное сужение.

Построение диаграмм нагружения в координатах:

  • Нагрузка-Время
  • Перемещение-Время
  • Нагрузка-Перемещение
  • Нагрузка-Деформация
  • Деформация-Время

Технические характеристики испытательной машины WDW-100Е

Максимальная нагрузка 100 кН
Диапазон нагрузки 0,4-100%
Точность нагрузки 1%(или 0.5% по спец.заказу)
Разрешение нагрузки 1/100000
Максимальное растяжение 25 мм (максимальная деформация стандартного экстензометра)
Диапазон деформации 2-100%
Точность деформации 1%
Разрешение перемещения 0.001 мм
Максимальное перемещение траверсы при растяжении/сжатии 600/600 мм
Точность перемещения 1%
Разрешение перемещения 0.001 мм
Диапазон скоростей 0.005-500 мм/мин
Точность скорости нагружения 1%
Ширина рабочего пространства для испытаний, мм 570 мм
Габаритные размеры, мм 1010х850х2235 мм
Вес силовой рамы 1000 кг
Тип машины двухколонная
Параметры электропитания 1.5 кВт, 380В±10%, 50 Гц, трёхфазный
Система привода MINAS A4 Panasonic Co. Ltd (Япония), цифровая система измерений и управления

Базовый комплект поставки испытательной машины WDW-100E

Пункт Спецификация Количество Примечание
1 AC серво мотор и система Мощность 1.5 кВт 1 комплект Panasonic Co. Ltd. (Japan)
2 Программное обеспечение и система измерения WinWDW 1 комплект TIME Group Inc.
3 Ходовые винты 2 шт. Jining Bote
4 Трансформатор 1 шт.
5 Датчик нагрузки 100 кН 1 шт. Transcell (USA)
6 Экстензометр YYU-10/50 измерительная база 50 мм, измеряемая деформация 25 мм 1 шт.
7 Фотоэлектрический энкодер Omron 2000 1 шт.
8 Персональный компьютер P4/256MDDR/80G 1 шт. Lenovo
9 Принтер HP 1368(A4, inkjet) 1 шт. HP
10 Губки для испытания на растяжение плоских образцов
0-7 мм
7-14 мм
14-20 мм
1 набор
11 Губки для испытания на растяжение круглых образцов
Ø4-9 мм
Ø9-14 мм
Ø14-20 мм
1 набор
12 Компрессионные пластины для испытания на сжатие Ø100 мм 1 набор
13 Приспособления для испытания на изгиб Макс.расстояние между опор 500 мм

оправка Ø24 мм

1 набор
14 Инструменты 1 набор
15 Техническая документация 1 комплект
