Главная Товары Разрывные машины Разрывная машина WDW-10E

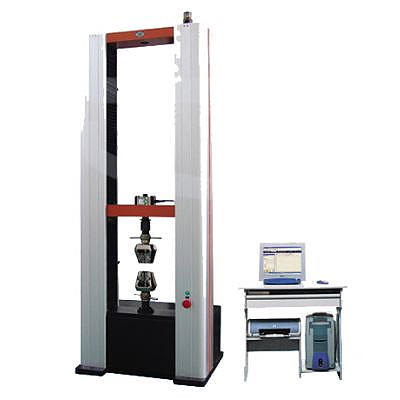

Разрывная машина WDW-10E

  • Тип оборудования: Разрывная машина, испытательная машина
  • Производитель разрывных машин: TIME Group Inc., Китай
  • Серия: WDW
  • Модель: WDW-10E
  • Описание: Разрывная электрмеханическая испытательная машина с максимальной нагрузкой 10 кН (1 тонна)
  • Сертификаты на испытательную машину WDW-10E: Сертификат об утверждении типа средств измерений, допущена к применению в Российской Федерации. Разрывная машина WDW-10E внесена в Государственный реестр средств измерений РФ.
  • Гарантия на разрывную машину WDW-10E: 1 год.

Электромеханическая универсальная испытательная машина WDW-10E применяется для проведения статических испытаний на растяжение, сжатие и изгиб неметаллических материалов, а также испытания цветных металлов имеющих небольшие значения параметров прочности.

Электромеханическая универсальная испытательная машина WDW-10E испоьзуется в лабораториях контроля качества на предприятиях связанных с производством неметаллических материалов или их применяющих, например, при производстве резино-технических изделий, в научно-исследовательских институтах легкой промышленности, при производстве автомобильных комплектующих, а также в других смежных областях производства.

Программное обеспечение WinWDW, предназначенное для управления электромеханическими универсальными испытательными машинами серии WDW, разработанное специалистами компании TIME Group Inc. позволяеет настраивать параметры в соответствии с основными международными, европейскими, американскими стандартами: ISO 6892-84, ASTM E8, DIN 50125, EN 10002,а также можно применять для испытаний по ГОСТ 1497-84 цилиндрических образцов тип VI, VII и пропорциональных плоских образцов тип I, II, для испытаний на сжатие: ГОСТ 25.503, для испытаний на изгиб: ISO 7438-85, ГОСТ 14019.

Основные преимущества испытательной машины WDW-10E:

  • Большая рабочая зона для испытаний на растяжение, сжатие и изгиб.
  • Высокая жесткость конструкции силовой рамы для точного перемещения траверсы.
  • Высокая точность позиционирования траверсы при пуске и останове теста, и контроль скорости при испытании.
  • Датчик силы установлен на подвижной траверсе.
  • Концевые выключатели для защиты оператора и узлов испытательной машины.
  • Программная защита от перегруза датчика силы, и кнопка аварийного останова.
  • Выносной пульт для ручного управления траверсой при установке образца в зоне испытания.

Возможности программного обеспечения WinWDW:

Позволяет автоматически определять следующие характеристики механических свойств материала в соответствии с ISO 6892:

  • ReH (σтв) — верхний предел текучести
  • ReL (σтн) — нижний предел текучести
  • Rm (σв) — временное сопротивление
  • Rp (σ0,2) — условный предел текучести
  • A (δ) — относительное удлинение
  • Agt (δp) — относительное равномерное удлинение
  • E — модуль упругости
  • Z (Ψ) — относительное сужение.

Построение диаграмм нагружения в координатах:

  • Нагрузка-Время
  • Перемещение-Время
  • Нагрузка-Перемещение
  • Нагрузка-Деформация
  • Деформация-Время

Технические характеристики испытательной машины WDW-10Е

Максимальная нагрузка 10 кН
Жесткость силовой рамы 80 кН/мм
Точность нагрузки ±1%(±0,5% по заказу)
Диапазон нагрузки 0,4-100%
Диапазон деформации 2-100%
Точность деформации ±1%(±0,5% по заказу)
Разрешение перемещения 0,001 мм
Точность перемещения ±1%
Диапазон скоростей нагружения 0,005-500 мм/мин, плавная настройка
Максимальное перемещение траверсы при растяжении 800 мм
Максимальное перемещение траверсы при сжатии 800 мм
Ширина рабочего пространства для испытаний 370 мм
Захваты Клиновые для плоских и круглых образцов и другие по заказу клиента
Габаритные размеры 775х500х1717 мм
Вес силовой рамы 250 кг
Мощность 0,5 кВт
Параметры электропитания 220В±10%, 50 Гц, 1 фаза
Система привода MINAS A4 Panasonic Co. Ltd (Япония), цифровая система измерений и управления

Базовый комплект поставки WDW-10E

Наименование Краткая характеристика Количество Примечание
1 AC серво мотор и система Мощность 0.75 кВт 1 комплект Panasonic Co. Ltd. of Japan
2 Программное обеспечение и система измерения WinWDW 1 комплект TIME Group Inc.
3 Ходовые винты 2 шт. Jining Bote
4 Трансформатор 1 шт.
5 Датчик нагрузки(тензодатчик) 10 кН 1 шт. Transcell PSD-1TSJTH (USA)
6 Экстензометр YYU-10/50

измерительная база 50 мм

измеряемая деформация 25 мм

1 шт.
7 Фотоэлектрический энкодер Omron 2000 1 шт.
8 Персональный компьютер P4/256MDDR/80G 1 шт. Lenovo
9 Принтер HP 1368(A4, inkjet) 1 шт. HP
10 Губки для растяжения плоских образцов 0-7 мм
7-14 мм
1 набор
11 Губки для растяжения круглых образцов Ø4-9 мм
Ø9-14 мм
1 набор
12 Компрессионные пластины Ø100 мм 1 набор
13 Приспособления для изгиба Ширина между двух опор 280,

Диаметр оправки Ø10 мм

1 набор
14 Инструменты 1 набор
15 Техническая документация 1 комплект
