Главная Товары Разрывные машины Разрывная машина WDW-200E

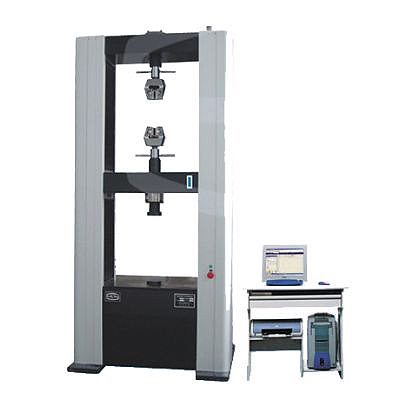

Разрывная машина WDW-200E

  • Тип оборудования: Разрывная машина, испытательная машина
  • Производитель разрывных машин: TIME Group Inc., Китай
  • Серия: WDW
  • Модель: WDW-200E
  • Описание: разрывная электрмеханическая испытательная машина с максимальной нагрузкой 200 кН (20 тонн)
  • Сертификаты на испытательную машину WDW-200E: Сертификат об утверждении типа средств измерений, допущена к применению в Российской Федерации. Разрывная машина WDW-200E внесена в Государственный реестр средств измерений РФ.
  • Гарантия на разрывную машину WDW-200E: 1 год.

Электромеханическая универсальная испытательная машина WDW-200E применяется для проведения статических испытаний на растяжение, сжатие и изгиб неметаллических материалов, а также испытания цветных металлов имеющих небольшие значения параметров прочности.

Электромеханическая универсальная испытательная машина WDW-200E применяются в лабораториях контроля качества на предприятиях связанных с производством неметаллических материалов или их применяющих, например при производстве резино-технических изделий, в научно-исследовательских институтах легкой промышленности, при производстве автомобильных комплектующих, а также в других смежных областях производства.

Программное обеспечение WinWDW, предназначенное для управления электромеханическими универсальными испытательными машинами серии WDW, разработанное специалистами компании TIME Group Inc. позволяеет настраивать параметры в соответствии с основными международными, европейскими, американскими стандартами: ISO 6892-84, ASTM E8, DIN 50125, EN 10002,а также можно применять для испытаний по ГОСТ 1497-84 цилиндрических образцов тип VI, VII и пропорциональных плоских образцов тип I, II, для испытаний на сжатие: ГОСТ 25.503, для испытаний на изгиб: ISO 7438-85, ГОСТ 14019.

Основные преимущества испытательной машины WDW-200E:

  • Большая рабочая зона для испытаний на растяжение, сжатие и изгиб.
  • Высокая жесткость конструкции силовой рамы для точного перемещения траверсы.
  • Высокая точность позиционирования траверсы при пуске и останове теста, и контроль скорости при испытании.
  • Датчик силы установлен на подвижной траверсе.
  • Концевые выключатели для защиты оператора и узлов испытательной машины.
  • Программная защита от перегруза датчика силы, и кнопка аварийного останова.
  • Выносной пульт для ручного управления траверсой при установке образца в зоне испытания.

Возможности программного обеспечения WinWDW:

Позволяет автоматически определять следующие характеристики механических свойств материала в соответствии с ISO 6892:

  • ReH (σтв) — верхний предел текучести
  • ReL (σтн) — нижний предел текучести
  • Rm (σв) — временное сопротивление
  • Rp (σ0,2) — условный предел текучести
  • A (δ) — относительное удлинение
  • Agt (δp) — относительное равномерное удлинение
  • E — модуль упругости
  • Z (Ψ) — относительное сужение.

Построение диаграмм нагружения в координатах:

  • Нагрузка-Время
  • Перемещение-Время
  • Нагрузка-Перемещение
  • Нагрузка-Деформация
  • Деформация-Время

Технические характеристики испытательной машины WDW-200Е

Максимальная нагрузка200 кН
Жесткость силовой рамы600 кН
Точность нагрузки±1%(±0,5% по заказу)
Диапазон нагрузки0,4-100%
Диапазон деформации2-100%
Точность деформации±1%(±0,5% по заказу)
Разрешение перемещения0,001 мм
Точность перемещения±1%
Диапазон скоростей нагружения0,005-500 мм/мин
Максимальное перемещение траверсы при растяжении600 мм
Максимальное перемещение траверсы при сжатии600 мм
Ширина рабочего пространства для испытаний600 мм
ЗахватыКлиновые захваты для плоских и круглых образцов
Габаритные размеры1110х785х2525 мм
Вес силовой рамы2000 кг
Мощность3  кВт
Параметры электропитания380В±10%, 50 Гц, 3 фазы
Система приводаMINAS A4 Panasonic Co. Ltd (Япония), цифровая система измерений и управления

Базовый комплект поставки испытательной машины WDW-200E

НаименованиеКраткая характеристикаКоличествоПримечание
1AC сервомотор и системаМощность 3.0 кВт1 комплектPanasonic Co. Ltd. (Japan)
2Программное обеспечение и система измеренияWinWDW1 комплектTIME Group Inc.
3Ходовые винты2 шт.Jining Bote
4Трансформатор1 шт.
5Датчик силы(тензодатчик)200 кН1 шт.Transcell (USA)
6ЭкстензометрYYU-10/50

измерительная база 50 мм

измеряемая деформация 10 мм

1 шт.
7Фотоэлектрический энкодерOmron 20001 шт.
8Персональный компьютерP4/256MDDR/80G1 шт.Lenovo
9ПринтерHP 1368(A4, inkjet)1 шт.HP
10Губки для растяжения плоских образцов, мм0-7 мм
7-14 мм
14-20 мм
1 набор
11Губки для растяжения круглых образцов, ммØ9-14 мм
Ø14-20 мм
Ø20-26 мм
1 набор
12Компрессионные пластины, ммØ120 мм1 набор
13Приспособления для изгибаШирина между двух опор 500

Диаметр оправки Ø30 мм

1 набор
14Инструменты1 набор
15Техническая документация1 комплект
