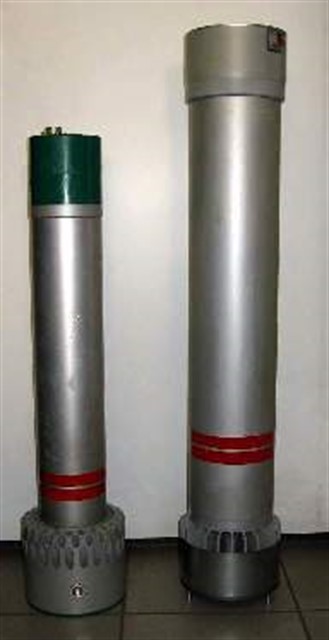

РЕНТГЕНОВСКИЕ АППАРАТЫ ПОСТОЯННОГО ПОТЕНЦИАЛА РПД-200 СПК И РПД-250 СПК ДЛЯ КРОУЛЕРОВ
Загрузка...
Рентгеновские аппараты постоянного потенциала РПД-200 СПК и РПД-250 СПК для кроулеров работающие в режиме с постоянным анодным напряжением, предназначены для радиографического контроля качества сварных соединений трубопроводов.
Аппараты могут работать как в составе кроулеров при питании от аккумуляторной батареи кроулера, так и в автономном режиме от источника постоянного напряжения с номинальным напряжением 120 В.
Температурный диапазон эксплуатации аппаратов от — 40 до + 40 °С.
Микропроцессор аппаратов обеспечивает режим автоматической тренировки. Управление может осуществляться как автономно, от пульта дистанционного управления, так и от электросхемы кроулера; причем интерфейсная плата аппарата обеспечивает возможность управления аппаратом при установке его на кроулеры различных моделей. В этом случае в комплект поставки входят наборы деталей для установки на кроулер соответствующего типа.
РПД-200 СПК и РПД-250 СПК:
|
Наименование параметра |
РПД-200 СПК |
РПД-250 СПК |
| Диапазон анодного напряжения, кВ |
70 / 200, с шагом 1 |
100 / 250, с шагом 1 |
| Диапазон анодного тока, мА |
1 / 5, с шагом 0, 01 |
|
| Диапазон установок времени экспозиции, с |
1 / 998, с шагом 1 |
|
| Тип рентгеновской трубки |
1 БПК 12-200 |
1,5 БПК 14-300 |
| Диаграмма рабочего пучка рентгеновского излучения |
Панорамная, 40 х 360 |
|
| Максимальная мощность, выделяемая на аноде рентгеновской трубки, Вт |
1000 |
|
| Напряжение питания изделия, В |
120 + 10% — 15% |
|
| Потребляемая мощность, Вт |
1400 |
|
| Габаритные размеры моноблока, мм |
180 х 820 |
180 х 940 |
| Масса моноблока, кг |
18 |
25 |
| Габаритные размеры БПУ, мм |
400 х 200 х 120 |
|
| Масса БПУ, кг |
6,5 |
|
| Габаритные размеры ПДУ, мм |
165 х 110 х 45 |
|
| Масса ПДУ, кг |
0,6 |
|
Комплект поставки РПД-200 СПК и РПД-250 СПК:
- блок излучателя (моноблок)
- блок питания и управления (БПУ)
- пульт дистанционного управления (GLE)
- комплект кабелей
