Рентгеновский аппарат постоянного действия РПД-250
Тип оборудования: Рентгеновский аппарат постоянного потенциала, рентгенаппарат, рентгеновская трубка, рентгеновский дефектоскоп
Производитель: Россия
Серия: РПД
Модель: РПД-250
Описание: рентгеновский дефектоскоп постоянного потенциала
Назначение рентгеновского аппарата РПД-250
Аппарат рентгеновский переносной для промышленной дефектоскопии «РПД-250» предназначен для радиографического контроля качества сварных соединений трубопроводов, монтажных и строительных конструкций, отливок и поковок цветных и черных металлов, как в полевых, так и в цеховых условиях эксплуатации.
Рентгеновский аппарат РПД-250 имеет программы автоматической тренировки рентгеновской трубки, самодиагностики и все необходимые электронные защиты, обеспечивающие его надежную эксплуатацию.
Рентгеновский аппарат РПД-250 может быть дополнительно снабжен штативом, устройством крепления к трубе, тележкой для перемещения внутри трубы (для панорамной версии аппарата).
Серия переносных рентгеновских аппаратов РПД-250 представлена моделями:
- Рентгеновский аппарат РПД-250 (с боковым выходом излучения);
- Рентгеновский аппарат РПД-250 П (с панорамным выходом излучения).
Технические характеристики:
| Параметры | Значения | |
| РПД-250 | РПД-250П | |
| Максимальная потребляемая мощность, Вт | 1400 | |
| Максимальная мощность на аноде, Вт | 1000 | |
| Диапазон установки анодного напряжения, кВ | 100 ÷ 250 | |
| Максимальная толщина просвечиваемой стали, мм | 60 | 50 |
| Диапазон установки анодного тока, мА | 0,5 ÷ 5,0 | |
| Диаграмма излучения | 40° х 60° | 40° х 360° |
| Фокусное пятно (по паспорту на трубку), мм | 3х3 | 3,5х1,5 |
| Диапазон рабочих температур, °C | от -10°С до +40°С | |
| Диапазон установки времени экспозиции с шагом 1 с, с | 1÷998 (16 мин) | |
| Питание — однофазная сеть переменного тока | 220 В, 50 Гц | |
| Тип рентгеновской трубки | 1.8 БПК 11-300 | 1,5 БПК 14-300 |
| Габаритные размеры, мм /вес, кг: | ||
| Моноблок (без свинцовой защиты) | ||
| Моноблок (с рукоятками) | Ø240х1090 / 26 | |
| Моноблок (без рукояток) | Ø180 х 965 | |
| Блок питания и управления | 470х405х215 / 7,0 | |
| ПДУ | ||
| Аккумуляторный блок | ||

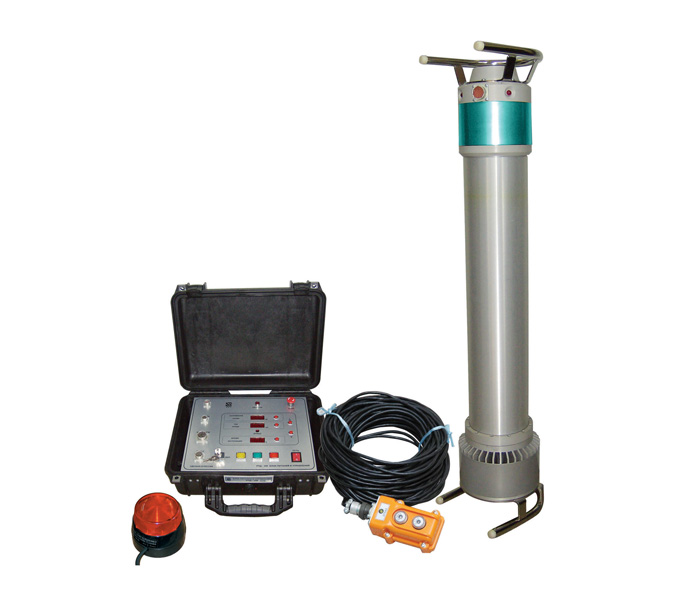

В комплект поставки рентгеновских аппаратов серии РПД-250 входят:
- блок излучателя (БИ, моноблок)
- блок питания и управления (БПУ)
- пульт дистанционного управления (ПДУ)
- защитный кожух
- комплект кабелей
- транспортные футляры
Дополнительно поставляются:
- Телескопический штатив с регулируемыми по высоте пластиковыми или магнитными наконечниками используется для установки дефектоскопа РПД-250 на неровных поверхностях. Минимальная высота установки аппарата 640 мм, максимальная 1100 мм. Вес штатива 6 кг.
- Каретка для установки аппарата на трубе и перемещения его снаружи. Перемещение аппарата осуществляется простым механизмом, который может быть установлен под любым углом в пределах полного оборота вокруг трубы. Диаграмма излучения автоматически направляется в сторону противоположной стенки трубы. Каретка устанавливается одним человеком в среднем за три минуты. Масса каретки рентгеновского аппарата РПД-250 — 5,5 кг.
- Тележка для перемещения внутри труб с диаметрами от 300 до 820 мм. для панорамной версии аппарата РПД250. Тележка состоит из двух одинаковых узлов, которые устанавливаются с обоих торцов аппарата. Настройка тележки на наружный диаметр трубы, осуществляется перестановкой рычагов колёс. Тележка снабжена рым-болтами для обеспечения протягивания аппарата внутри контролируемой трубы. Возможно изготовление тележек для диаметров 820 — 1420 мм. Масса тележки — 7,5кг.
