СЕРВО-ПНЕВМАТИЧЕСКАЯ ИСПЫТАТЕЛЬНАЯ СИСТЕМА ДЛЯ ДИНАМИЧЕСКИХ ИСПЫТАНИЙ С НАГРУЗКОЙ 16 кН
Имеются две модели:
- B220-01 KIT DTS-16 с траверсой с ручным приводом
- B220-02 KIT DTS-16 с траверсой моторизированной
Динамическая испытательная система DTS-16 это испытательная установка с сервопневматическим управлением, в которой используется цифровое управление пневматическим сервоклапаном для обеспечения точных форм волны нагрузки до 70 Гц. DTS-16 может использоваться в режиме нагрузки на растяжение, динамической нагрузки на сжатие и подходит для испытания широкого спектра материалов, таких как асфальт, грунт, несвязанные сыпучие материалы, волокна и пластмасса. Установка DTS-16 поддерживается разработанным Pavetest качественно новым цифровым контроллером системы диспетчерского управления и сбора данных (CDAS), ПО TestLab и полным комплектом дополнительных устройств с идеальным сочетанием аппаратного и программного обеспечения.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:
- Компактная, прочная 2-стоечная нагрузочная рама
- Прецизионная технология изготовления
- Дополнительная система позиционирования с использованием траверсы с автоматическим управлением
- Полностью настраиваемая установка для использования в широком спектре испытательных систем
- Цифровое сервопневматическое управление
- Управление по 4 осям координат и 16 канальная система диспетчерского управления и сбора данных.
ТЕХНИЧЕСКИЕ УСЛОВИЯ:
- Расстояние между стойками нагрузочной рамы 345 мм. Расстояние по вертикали 650 мм. — Нагрузка сервопривода ±16 кН. Частота до 70 Гц. Длина хода 30 мм. Давление подачи чистого сухого воздуха 800-900 КПа
- Минимальная скорость подачи 5 литров в секунду.
СХЕМЫ ИСПЫТАНИЙ и СООТВЕТСТВУЮЩИЕ ФИКСИРУЮЩИЕ ПРИСПОСОБЛЕНИЯ:

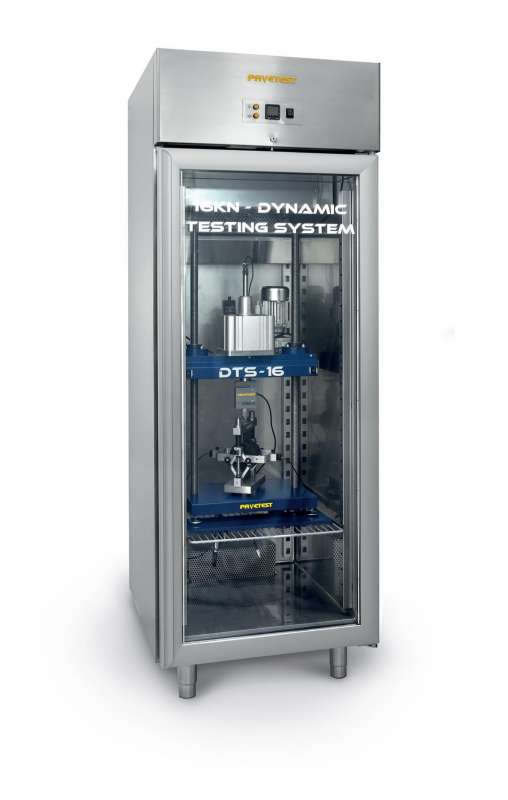

- B220-02 KIT Сервопневматическая динамическая испытательная система с нагрузкой 16 кН (траверса с автоматическим проводом) с Термостатированной камерой B221
В комплект установки входит:
- B220-11 20 кН Нагрузочная рама с траверсой с ручным приводом, 16 кН Сервопнев-матический привод с датчиком LVDT (Длина хода 30 мм), датчик нагрузки (± 20 кН)
Или
- B220-12 20 кН Нагрузочная рама с траверсой с автоматическим приводом, 16 кН Сервопневматический привод с датчиком LVDT (Длина хода 30 мм), датчик нагрузки (± 20 кН).
- B206 16 канальная система диспетчерского управления и сбора данных (CDAS) и ПО TestLab
- B270-12 Воздушный резервуар в сборе
РЕКОМЕНДУЕМЫЕ ДОПОЛНИТЕЛЬНЫЕ УСТРОЙСТВА:
- B221 Термостатированная камера: от -20° C до +80° C для использования в динамической испытательной системе DTS-16 или 4PB- системе
- B250-07 Комплект инструментов для измерения температуры (см. страницу 106) H009-01 ПК в комплекте с 22” ЖК- монитором, клавиатурой, мышкой, проводами и установкой ПО TestLab.
