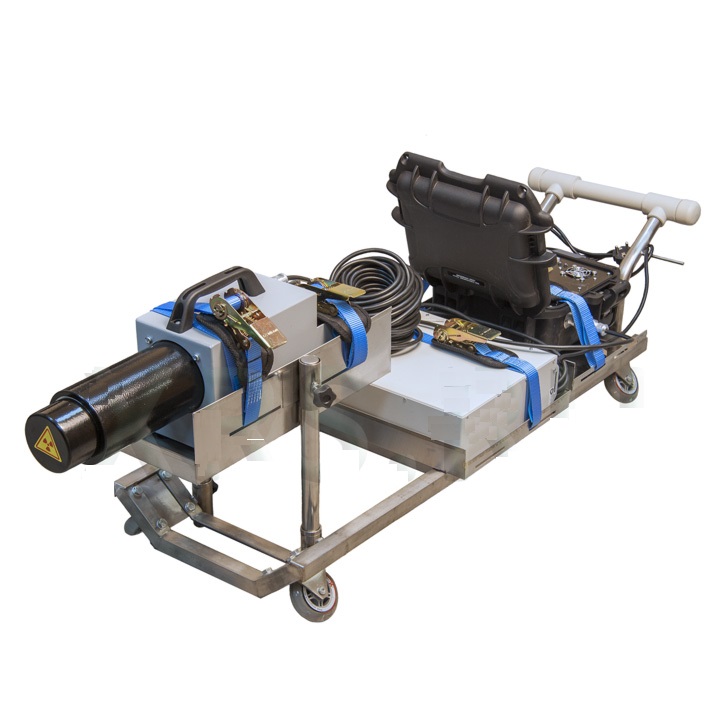

Тележка для р/а трубная СПРУТ ТР-1М

Тележка для р/а трубная СПРУТ ТР-1М представляет собой передвижное механическое приспособление для рентгеновских аппаратов, предназначенное для панорамного просвечивания кольцевых швов трубопроводов при выполнении радиографического контроля. При этом обеспечивается размещение и фиксация источника по центру трубы с возможностью одновременного контроля всего кольцевого стыка за одну экспозицию.

На трубную тележку СПРУТ ТР-1М возможна установка следующих рентгеновских источников:

• импульсные рентгеновские аппараты серии АРИНА (-1, -3, -7, -9);
• импульсные рентгеновские аппараты АРИОН-400, АРИОН-600;
• импульсные рентгеновские аппараты ПАМИР (-200, -250, -300,);
• портативные рентгеновские аппараты постоянного тока МАРТ-200

Описание

При помощи тележки СПРУТ ТР-1М возможна работа с диаметрами контролируемых труб в диапазоне 490 ÷ 900 миллиметров (для контроля труб большего диаметра можно использовать тележку СПРУТ ТР-1)

Движение механизма для перемещения источников рентгеновского излучения, — тележки СПРУТ ТР-1М осуществляется внутри трубы в горизонтальном направлении. Передвижение до контролируемого стыка осуществляется оператором при помощи универсального приспособления СПРУТ ТУ-1, представляющего собой тележку для перемещения персонала в лежачем положении внутри трубопровода.

Для установки рентгеновского аппарата и разворачивания необходимого для его работы оборудования (пульт управления, аккумуляторный блок питания) на раме тележки предусмотрены три горизонтальные площадки. Площадка для расположения рентгеновского аппарата крепится на двух стойках — штативах с фиксаторами, предназначенных для регулировки высоты положения источника и его центрирования внутри окружности трубы.

Таким образом, после размещения и подключения оборудования, СПРУТ ТР-1М образует дефектоскопическую установку для панорамного просвечивания с ручным позиционированием.

Конструкция

Тележка трубная СПРУТ ТР-1М имеет основание в виде рамы из металлического профиля на которой закреплены прочие элементы конструкции. Основной материал изделия — нержавеющая сталь. Колёса изготовлены из высокопрочного износоустойчивого силикона технического назначения. Для крепления оборудования к основанию площадок изделие комплектуется набором строп.
