Главная Товары Ультразвуковой контроль Стандартные образцы Стандартный образец V2

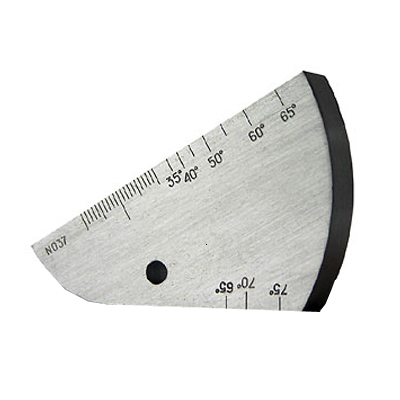

Стандартный (настроечный) образец V2, он же К2, используется для настройки малогабаритных и миниатюрных преобразователей. По сравнению с калибровочным образцом V1 образец V2 имеет малый вес и габариты, однако из-за меньшего диапазона не предназначен для полной настройки дефектоскопов. Материал и акустические свойства образца V2, такие те как и у образца V1

Калибровочный образец V2 используется для:

  • Настройки глубиномера дефектоскопа при работе с прямым РС ПЭП (положение А на схеме) и наклонными РС ПЭП (положение Б);
  • Определения точки выхода и стрелы наклонного преобразователя (для этого наклонный ПЭП устанавливают в положение Б после чего получают максимальный эхоимпульс от цилиндрической поверхности R25, в этом положении точка выхода расположена над центром дуги R25$
  • Определения угла ввода наклонных ПЭП (в положение В для углов 35-65°, и в положение Г для углов 65-75°, далее получают максимальный эхоимпульс от отверстия диаметром 5мм, в этом положении угол ввода считывают по метке, расположенной под точкой выхода ПЭП;
  • Настройки предельной чувствительности дефектоскопа при работе с наклонными ПЭП, при этом в качестве опорных используют эхо-сигналы от вогнутых цилиндрических поверхностей R25 (ПЭП на схеме в положении Б) или R50 (ПЭП на схеме в положении Б c разворотом на 180С°) и от отверстия диаметром 5мм (ПЭП в положении В или Г в зависимости от угла ввода);
