Течеискатель корреляционный Т10

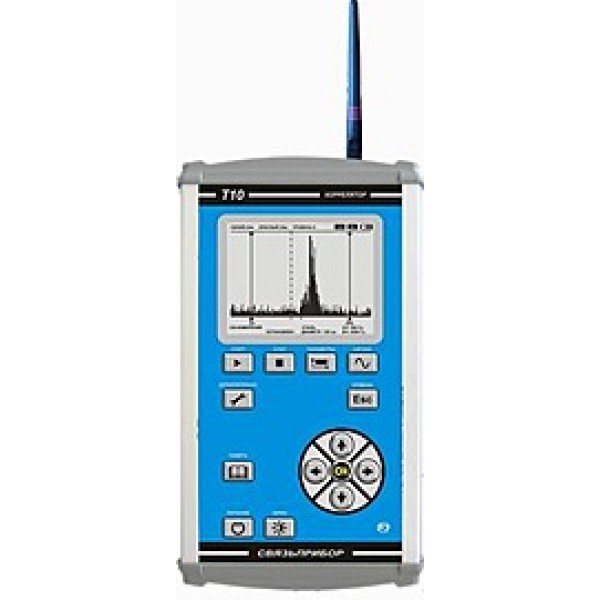

Исполнение течеискателя Т10: основной модуль и дополнительный (внешний) модуль.

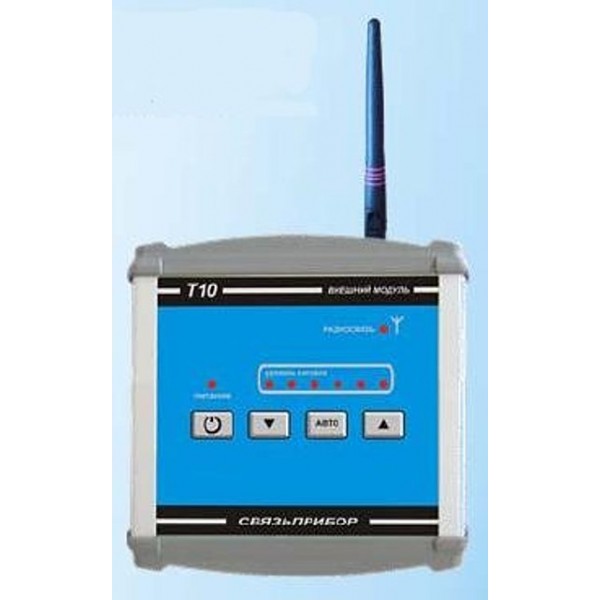

Внешний модуль — это усилитель и радиопередатчик, который позволяет автоматически или вручную установить уровень сигнала. Для удобства установки дополнительного модуля используется штатив.
Т10 имеет интуитивно понятный интерфейс. Он работает с файлами и позволяет обновлять ПО с помощью персонального компьютера через USB.
Индикация утечки осуществляется визуально по графику корреляционной функции. При комплектации акустическим датчиком, Т10 позволяет проводить поиск утечек визуально по спектру сигнала и звуковым способом через головные телефоны.
Основные функции Т10

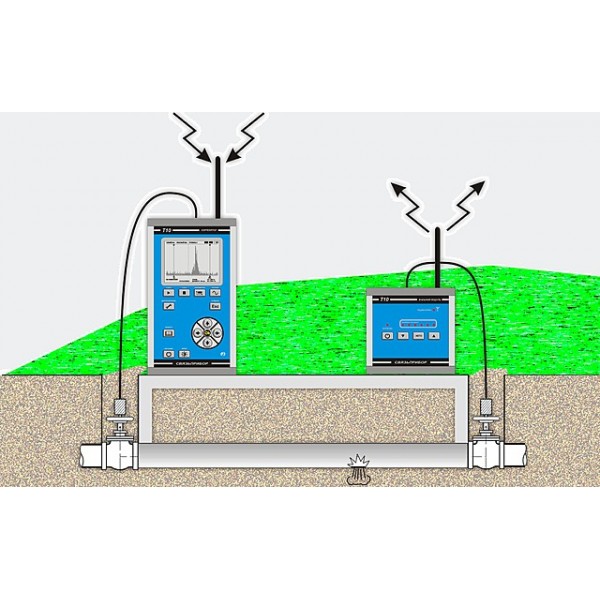

Корреляционный течеискатель Т10 служит для точного и быстрого обнаружения утечек и несанкционированных врезок в трубопроводах хозяйственно-питьевого водоснабжения, горячего водоснабжения, отопления и для других систем трубопроводов, при условии, что транспортируемая среда выходит из трубы под давлением.
Т10 позволяет фиксировать акустические сигналы с частотами от 60 до 5000 Гц и отображает график корреляционной функции. Регулируемый фильтр помогает выделить нужный сигнал и ограничить влияние помех.
Применение Т10
Применяется на чугунных, стальных, пластиковых трубопроводах.
Технические характеристики Т10
Основной модуль:
- диапазоны (при скорости звука 1300 м/c): 100, 250, 500, 1000, 2000 м;
- точность: 0,1% от диапазона;
- фильтр:
- верхних частот: 100, 300, 600 Гц, выключен,
- нижних частот: 630, 1250, 2500 Гц, выключен;
- дисплей: графический, LCD, 320×240 точек;
- связь с компьютером через USB 1.1;
- питание: четыре Ni-MH аккумуляторных батареи типа АА (2,3 А/ч);
- время непрерывной работы: не менее 5 ч;
- время заряда аккумуляторов: не более 4 ч;
- степень защиты корпуса: IP42;
- радиосвязь с внешним модулем: 2,4 ГГц;
- рабочая температура: -20 до +40°С;
- габариты: 125 x 277 x 45 мм;
- вес: 1 кг.
Внешний модуль:
- усиление: ручное, автоматическое;
- индикация уровня сигнала;
- радиосвязь: 2,4 ГГц, 100 мВт;
- габариты: 125 x 127 x 45 мм;
- вес: 1 кг;
- питание: четыре Ni-MH аккумуляторных батареи типа АА (2,3 А/ч);
- время непрерывной работы: не менее 5 часов.
Комплект поставки:
- течеискатель Т10 — 1 шт;
- внешний модуль Т10 — 1 шт;
- сетевой адаптер 12 В, 0,5 А — 2 шт;
- руководство по эксплуатации — 1 шт;
- головные телефоны — 1 компл;
- аккумуляторные батареи Ni-Mh типа АА — 8 шт;
- датчик — 2 шт;
- удлинитель сигнального провода на катушках (25 м) — 2 шт;
- штатив — 1 шт;
- антенна — 2 шт;
- сумка — 1 шт.
- Локатор акустический к течеискателю Т10 (опция)
