Главная Товары Твердометрия Твердомеры динамические Твердомер динамический NOVOTEST Т-Д3

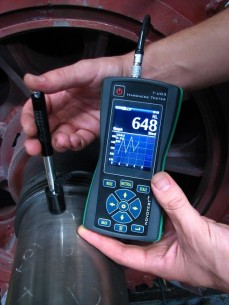

Динамический твердомер NOVOTEST Т-Д3 — первый твердомер в мире с возможностью фотофиксации измерений и позволяющий привязать значение твердости к конкретному месту на изделии!

Универсальный динамический твердомер NOVOTEST Т-Д3 является модификацией поставки универсального комбинированного твердомера NOVOTEST Т-УД3 с динамическим датчиком. Твердомер применяет динамический метод измерения твердости (метод Либа), стандартизованный согласно ASTM A596 и идеально подходит для измерения твердости массивных деталей, материалов с крупнозернистой структурой, чугунов и цветных металлов с поверхностями плохо подготовленными для измерения.

Встроенной в прибор фотокамерой Вы можете сфотографировать объект контроля и, в дальнейшем, в режиме реального времени наложить на него измеренные значения твердости. Таким образом, возможно получить самый наглядный и точный метод протоколирования итогов измерения.

Помимо возможности фотофиксации NOVOTEST Т-Д3 это:

  • новый герметичный пыле- и влагозащищенный корпус с защитными противоударными резиновыми накладками. Прекрасно справляется со своей задачей и в цеховых и полевых условиях. Прибор оснащен морозостойким дисплеем, что дает возможность использовать его в любой климатической зоне и в любое время года;
  • большой цветной графический дисплей. Помимо имеющихся 88 комбинаций шкал твердости и материалов (калибровок), прибор дает возможность дополнительно настроить пользовательские шкалы и материалы. Информацию можно отобразить в виде гистограмм, графиков, таблиц, есть интеллектуальный режим, отображение отклонения, среднего, большое количество другой статистической информации;
  • прибор позволяет хранить и просматривать архив измерений, сохранять на карту памяти калибровки;
  • функция прямой печати на подключаемый принтер;
  • прибор обладает иными обширными возможностями настройки, включая даже изменение цветовой схемы отображения информации.

Твердомер NOVOTEST Т-Д3 не уступает по своим характеристикам самым дорогостоящим и известным твердомерам в мире, обладая значительно более широкими функциональными возможностями при более низкой цене. Еще одним преимуществом прибора является то, что он по умолчанию настроен на измерение значительного списка материалов: чугун, цветные металлы (бронза, алюминий), стали и нержавеющие стали. Тогда как другие приборы поставляются, обычно, с настройкой только для одного материала. Это преимущество делает NOVOTEST Т-Д3 максимально удобным и приспособленным к работе, экономя Ваше время и деньги.

НАЗНАЧЕНИЕ:

Измерение твердости:

  • Металлов и их сплавов;
  • Металлов по своим свойствам отличающимся от конструкционных и углеродистых сталей (цветные металлы, сплавы и т.д.);
  • Иных материалов с помощью пользовательских калибровок по известному образцу (образцам).

По следующим шкалам:

  • Стандартным шкалам твердости Виккерса HV;
  • Бринелля HB;
  • Роквелла HRC, HRB;
  • Либа Leeb;
  • Шора Shore;
  • Пользовательским шкалам.

Кроме того, существует возможность измерять предел прочности на растяжение объектов на основе углеродистых сталей перлитного класса, что позволяет сделать возможным автоматический пересчёт со шкалы Бринелля (HB) в соответствии с ГОСТ 22791-77.

ОСОБЕННОСТИ:

  • Встроенная фотокамера, визуальное отображение места измерения с указанием твердости в том месте, где она была измерена, фиксация времени измерения встроенными часами
  • 88 комбинаций материалов и шкал твердости (калибровок)
  • дополнительно настраиваемые пользовательские шкалы и материалы
  • отображение информации в виде гистограммы, графика, таблицы, интеллектуального режима, отображение среднего, отклонения
  • широкий диапазон измерения
  • интуитивно понятный и удобный процесс измерения
  • автораспознование датчика подключенного к прибору
  • датчики со встроенной памятью, сохраненными настройками и калибровками (готовы к подключению к любым другими NOVOTEST Т-УД3)
  • наличие связи с компьютером
  • печать протокола измерений сразу с прибора с помощью подключаемого мини-принтера
  • встроенная флэш-память, просмотр архива измерений
  • настройка основных параметров в меню прибора, несколько цветовых схем прибора, языков
  • возможность резервного копирования настроек преобразователей на карту памяти прибора
  • полноценная пользовательская калибровка, возможность автоматизированного построения зависимостей «код-твердость» с помощью образцов и мер твердости
  • наличие одно-, двух- и трехточечных режимов калибровки твердомера, позволяющие пользователю, при необходимости, самостоятельно откалибровать прибор по 1, 2 или 3 образцовым мерам
  • наличие визуального отображения всех имеющихся шкал и наличия/отсутствия калибровки по каждой из них
  • широкий температурный диапазон использования твердомера
  • противоударный, пыле- влагозащищенный корпус с защитным резиновым накладкам
  • отображение на дисплее прибора состояния заряда батареи
  • комплектация стандартными аккумуляторами типа АА и возможность использования вместо них обычных батареек в случае такой необходимости

Возможности калибровки прибора:

NOVOTEST Т-Д3 может быть откалиброван для измерения твердости практически любого материала по любой шкале, что выгодно отличает его от приборов с фиксированным набором шкал твердости.

Калибровка прибора по одному образцу известной твердости (для контроля по принципу «больше/меньше») и калибровка в диапазоне измерения твердости с использованием двух образцов известной твердости (большей и меньшей твердости) происходит быстро и легко. При наличии такой возможности, пользователь может применить лучший способ калибровки — по трем точкам, используя 3 образца известной твердости. То есть, благодаря трехточечной калибровке твердомер можно настроить для измерения твердости практически любого материала.

Прибор позволяет произвести калибровку для различных материалов: сталь, легированная и нержавеющая сталь и прочие, плюс пользовательские материалы. Твердомер с динамическим датчиком уже настроен для измерения твердости практически любых материалов: сталей, конструкционных и нержавеющей сталей, алюминия, бронзы, чугуна и других, но при этом пользователь, с помощью калибровок самостоятельно может настроить прибор на иной конкретный дополнительно требуемый ему материал.

Использование динамического метода измерения твердости:

NOVOTEST Т-Д3 применяет динамический метод измерения твердости (метод Либа), стандартизованный согласно ASTM A596. Принцип этого метода заключается в ударе специального твердосплавного бойка о поверхность исследуемого изделия с последующим его отскоком от поверхности. Этот прибор измеряет скорость пролета бойка к поверхности и скорость его отскока от поверхности изделия, рассчитывая соотношение этих скоростей. Изменение твердости пропорционально изменению отношения скоростей отскока и удара (отношение скорости отскока к скорости удара, умноженной на 1000 и называется числом твердости по шкале Либа). С помощью данного способа можно довольно быстро измерять твердость: нужно установить датчик на исследуемую поверхность, нажать спусковую кнопку и зафиксировать показания твердости на дисплее прибора.

Важно отметить, что указанный метод дает возможность производить измерение твердости крупнозернистых материалов (нержавеющих сталей, чугуна), а также крупных изделий. NOVOTEST Т-Д3 позволяет производить автоматическое измерение твердости обширного ряда материалов: чугуна, сталей, нержавеющих сталей, алюминия, бронзы. Таким образом, этот твердомер можно назвать одним из наиболее универсальных, ему не требуется какая-либо дополнительная калибровка и он готов работать сразу же после покупки.

Режимы измерения:

В твердомере реализованы несколько режимов отображения информации, существенно повышающих удобство пользования прибора и предназначенные для максимально достоверного измерения твердости:

  • График — режим построения графика;
  • Гистограмма — режим построения гистограммы;
  • Статистика — режим статистики;
  • Интеллектуальный — режим фильтрации неверных измерений;
  • Сигнал — режим отображения сигнала (только для динамического преобразователя).

Твердомер динамический NOVOTEST Т-Д3 характеристики:

Диапазон измерения Виккерс HV:230~940; Роквелл HRC:20~70; Бринелль HB:90~450.
Предел прочности, MPa 370~1740
Точность измерения HV:±3%HV; HRC:±1.5%HRC; HB:±3%HB
Направление измерения В любом направлении — 360°
Сохранение измерений Ограничено только объемом карты памяти
Связь с ПК Выгрузка сохраненных измерений в ПК, экспорт в таблицы Excel (USB кабель и ПО входят в комплект поставки)
Шкалы твердости HV、HB、HRC, HRB, Leeb, Shore (Виккерса, Бринелля, Роквелла С, Роквелла В, Либа, Шора)
Материалы Датчик динамический — предварительно откалиброван для стали, чугуна, нержавеющей стали, алюминия, бронзы. Дополнительные пользовательские материалы для калибровки
Отображаемая информация Индикатор приложения нагрузки, результат одиночного замера, среднее значение серии замеров, количество замеров в серии, разброс значений в серии, график измерений в серии, гистограмма измерений в серии, режим отображения статистической информации, режим интеллектуально измерения.
Отображение выбранной шкалы твердости, текущего материала, состояния батарейки, времени
Дисплей Контрастный цветной LCD/TFT дисплей
Условия эксплуатации Температура: от -20С до +40С; Влажность: 30%~80%
Размер прибора 180x80x35mm
Вес Приблизительно. 0.2кг (без датчика)
Питание Три аккумулятора или батарейки типа АА
Время работы Приблизительно 20 часов, режим автоматического отключения питания

Требования к объекту контроля:

Для динамического датчика
Шероховатость не более, Ra 3.2
Радиус кривизны не менее, мм 10
Масса, не менее, кг 5
Толщина не менее, мм 10

Твердомер динамический NOVOTEST Т-Д3 комплект поставки:

  • электронный блок твердомера;
  • динамический датчик с автовзводом Д1;
  • сменная опорная площадка меньшего диаметра;
  • 3 аккумулятора с зарядным устройством;
  • инструкция по эксплуатации;
  • кабели;
  • программа для ПК;
  • транспортировочный кейс.

Твердомер динамический NOVOTEST Т-Д3 принадлежности:

  • поверка;
  • аккумулятор;
  • зарядное устройство;
  • меры твердости.
