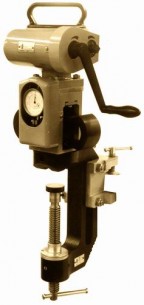

ТБП 5013 - портативный прибор для измерения твердости металлов по методу Бринелля
Прибор предназначен для измерения твердости металлов по методу Бринелля.
Применяется в цехах и лабораториях...
Загрузка...
по запросу
по запросу

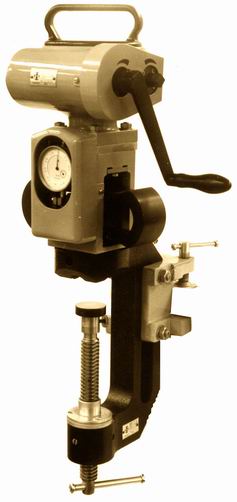

ТБП 5013 — портативный прибор для измерения твердости металлов по методу Бринелля
Прибор предназначен для измерения твердости металлов по методу Бринелля.
Применяется в цехах и лабораториях машиностроительных и металлургических предприятий, а также на складах, базах и других местах, где требуется измерение твердости крупногабаритных и нетранспортабельных изделий.
Состоит из съемной испытательной головки и приспособлений, к одному из которых при работе крепится испытательная головка.
Свидетельство об утверждении типа СИ РОССТАНДАРТА РОССИИ № 44527.
| ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА | |||||||||||||||||||||||||||||||||
| Диапазон измерения твердости, НВ | 8..450 | ||||||||||||||||||||||||||||||||
| Испытательные нагрузки, Н | 1839; 2452; 4903; 7355; 9807; 14710; 29420 | ||||||||||||||||||||||||||||||||
| Пределы допускаемой относительной погрешности испытательных нагрузок, % | ±1 | ||||||||||||||||||||||||||||||||
Пределы допускаемой относительной погрешности прибора при поверке его образцовыми мерами твердости 2-разряда МТБ-1:
|
|||||||||||||||||||||||||||||||||
| Вид индентора — стальные шарики со степенью точности 20, диаметрами, мм | (2,500±0,0025); (5,000±0,004) и (10,000±0,005) | ||||||||||||||||||||||||||||||||
| Усилие на рукоятке при нагрузке 29420 Н, не более, Н | 45 | ||||||||||||||||||||||||||||||||
| Высота рабочего пространства, мм | |||||||||||||||||||||||||||||||||
| со струбциной, не менее | 140 | ||||||||||||||||||||||||||||||||
| с цепным захватом при длине цепи 1520 мм, не менее | 500 | ||||||||||||||||||||||||||||||||
| Габаритные размеры испытательной головки, мм, не более | 165 х 320 х 345 | ||||||||||||||||||||||||||||||||
| Масса, кг, не более | |||||||||||||||||||||||||||||||||
| испытательной головки | 11 | ||||||||||||||||||||||||||||||||
| струбцины | 9,2 | ||||||||||||||||||||||||||||||||
| цепного захвата | 9,0 | ||||||||||||||||||||||||||||||||
| рельсового захвата (по спецзаказу) | 5,3 | ||||||||||||||||||||||||||||||||
| конуса Морзе № 5 | 4,4 | ||||||||||||||||||||||||||||||||
