Определение толщины изделий, конструкций, деталей важная задача, возникающая в любой области промышленности, в строительстве, в процессе изготовления, выходного контроля готовой  продукции, на эксплуатируемых объектах. Для этого используются твердомеры – специализированные устройства различного вида. Широкое разнообразие типов, моделей, модификаций позволяет каждому потребителю подобрать вариант, наиболее удобный в использовании, экономичный, отвечающий всем условиям эксплуатации.

Большим спросом при проведении твердометрии пользуются ультразвуковые приборы, в частности, переносной твердомер узит 3.

Устройство прибора

Обладая встроенным датчиком, он надежен, прост в использовании и широко используется при диагностике объектов, изготовленных из стали, сплавов, других материалов, имеющих близкой к ним по значению модуль упругости. Компактные размеры (самый маленький из аналогов) делают возможным его использование в производственных и научных лабораториях, на рабочем месте в цеху, в полевых условиях,позволяет работать с объектами любой сложной формы.

Устройство работает на основе метода акустического резонанса, суть которого состоит в использовании физической зависимости частоты магнитострикционного стержня, оснащенного наконечником в виде алмазной пирамиды (алмазом Виккерса), с усилием внедряемой в поверхность тестируемого тела, от площади контактаалмаза и поверхности. Среди основных преимуществ методики – возможность оценивать твердость материалов на любых объектах, независимо от их толщины, массы. Практически единственным ограничением являются материалы, имеющие крупнозернистую структуру.

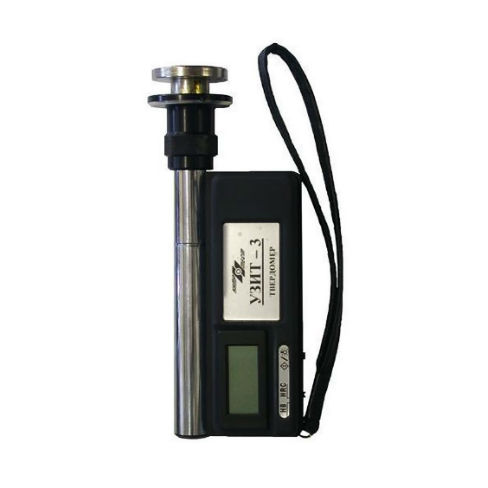

Конструктивно измеритель твердости ультразвуковой узит 3 представляет собой единый прибор  из неразрывно соединенных между собой заключенного в металлический корпус электронного блока и цилиндрического датчика. Отсутствие соединительного кабеля упрощает проведение диагностики, повышает надежность устройства, достоверность получаемых результатов. На лицевой панели расположен жидкокристаллический дисплей (индикатор). На торцевой – кнопка включения прибора и переключатель выбора шкалы отображения полученных данных.

Особенности

От аналогов, производимых ведущими мировыми компаниями, изготовителями оборудования для неразрушающего контроля, узит 3отличается не только компактными размерами и небольшой массой (не более 250 гр.), но и другими особенностями:

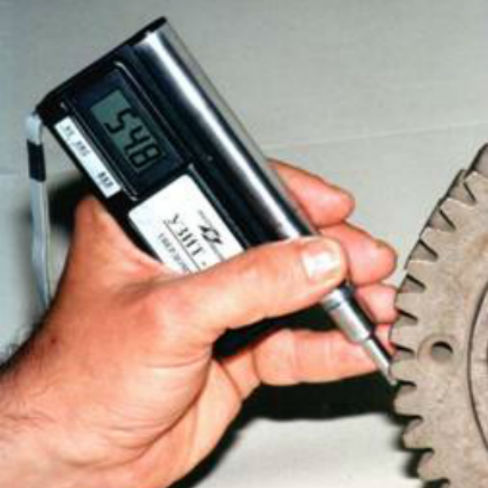

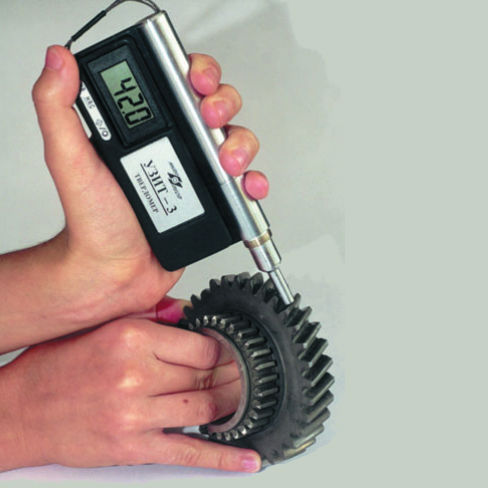

  • возможность проведения контроля на изделиях любого типа сложности, с поверхностью большой кривизны, вблизи кромок, например, в промежутках между зубцами шестерен, на их наклонных поверхностях;
  • контрастный жидкокристаллический дисплей имеет подсветку, что облегчает проведение замеров и считывание информации в плохо освещенных помещениях, в ночное время, в других условиях с низким уровнем освещенности;
  • результаты испытаний могут рассчитываться и выводиться на экран в двух шкалах: Бринелля и Роквелла (НВ и HRC);
  • широкий измерительный диапазон по обеим шкалам: 80-450 HB по Бринеллю и 20-70 HRC по Роквеллу;
  • время, необходимое на проведение одного замера не превышает 3 сек.;
  • современная элементная база, использованная в конструкции, автоматический контроль и функция отключения в случае простоя без использования в течение 1 минуты, позволяют значительно увеличить время работы от одной стандартной батареи;
  • при достижении порогового уровня заряда, на дисплее появляется мигающая пиктограмма батареи, которая перестает мигать при снижении заряда ниже допустимого значения.

Для получения точных, достоверных результатов на одном участке (100-300 мм2) нужно выполнять не менее 5 испытаний, каждый раз немного сдвигая прибор в сторону (на 0,5 мм). Время между двумя измерениями не менее 2 сек. В качестве величины твердости принимается среднее арифметическое значение. Показания, зафиксированные на экране, сохраняются в течение 20 сек. В случае проведения нового испытания, они заменяются автоматически.

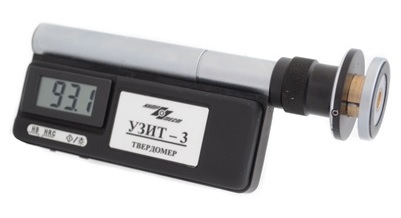

В комплект прибора входит насадка для плоских поверхностей. Оценка твердости в труднодоступных местах (на эвольвентах зубьев шестерен, в пазах) насадка не используется. Датчик устанавливается строго перпендикулярно поверхности, при этом нужно учитывать, что шероховатости не должна превышать Ra 0,5.

Учитывая, что наша компания напрямую работает с производителем оборудования НПО «Интротест» цена узит 3 в нашем интернет-магазине значительно ниже, чем у аналогов. Сделать выбор модели и оформить заявку можно онлайн на сайте pribori24.ru в любое время суток, отправить письмо на электронную почту компании, либо связаться с менеджером по телефону.

Сертификат на ультразвуковой твердомер УЗИТ-3:

  • Сертификат об утверждении типа средств измерений Российской Федерации. Ультразвуковой твердомер УЗИТ-3 внесен в Государственный реестр средств измерений РФ.

Гарантия на ультразвуковой твердомер УЗИТ-3: 36 месяцев.

Назначение ультразвукового твердомера УЗИТ-3

Ультразвуковой твердомер УЗИТ-3 — прибор для измерения твердости стальных изделий методом измерения акустического импеданса при внедрении магнитостриктора (индентора) с алмазом Виккерса в поверхность изделия.

Твердомер УЗИТ-3 измеряет твердость по Бринеллю в пределах 80-450 НВ и твердость по Роквеллу от 20-70 HRC. Беспроводной ультразвуковой твердомер УЗИТ-3 комплектуется насадками для работы на плоских и цилиндрических поверхностях.

Отличительные особенности ультразвукового твердомера УЗИТ-3:

  • Ультразвуковой твердомер УЗИТ-3 позволяет легко измерить твердость любых (крупногабаритных, сложной формы и т.п.) изделий из конструкционных сталей;
  • Твердомер УЗИТ-3 позволяет измерять твердость как крупных, так и мелких изделий, в местах с большой кривизной поверхности, вблизи краев и т.п.;
  • Оригинальные конструктивные решения позволили добиться максимальной портативности (на сегодня ультразвуковой твердомер УЗИТ-3 и динамический твердомер ЭЛИТ-2Д являются самыми малогабаритными из применяемых в мире аналогов). Совмещение электронного блока и преобразователя в одном корпусе значительно повышает надежность и удобство работы. Цифровая индикация, показывающая полученные значения твердости непосредственно в ед. HRC и НВ, снабжена подсветкой;
  • Применение самой современной элементной базы и оригинальные схемные решения позволили увеличить время непрерывной работы твердомера УЗИТ-3 от обычной батареи типа 6F22 до нескольких сотен часов. Автоматическое отключение питания, через минуту после последнего измерения, снимает проблему разряда батареи при случайном не выключении приборов.

Преимущества ультразвукового твердомера УЗИТ-3:

  • максимальная портативность;
  • низкое энергопотребление;
  • прямая индикация в шкалах Бринелля и Роквелла;
  • высокая надёжность;
  • автоматический контроль и отключение питания;
  • подсветка индикации.

Твердомер ультразвуковой импедансный УЗИТ-3 характеристики:

Диапазон измерения твердости в единицах:
По Роквеллу
По Бринеллю
от 20 до 70 HRC
от 80 до 450 HB
Предел допускаемой абсолютной погрешности измерения твердости образцовых мер второго разряда МТР, МТБ по ГОСТ 9О31 не превышает:

Мера МТР 25 ± 5 HRC не более
Мера МТР 45 ± 5 HRC не более
Мера МТР 65 ± 5 HRC не более
Мера МТБ 100 ± 25 НВ не более
Мера МТБ 200 ± 50 НВ не более
Мера МТБ 400 ± 50 НВ не более

ПРИМЕЧАНИЕ: Указанная в данном пункте погрешность относится к среднеарифметическому значению твердости из пяти единичных измерений (среди которых нет промахов). Погрешность единичного измерения не нормируется.

±2,0 HRC
±1,5 HRC
±1,5 HRC
±15,0 НВ
±15,0 НВ
±15,0 НВ
Время одного измерения, cек., не более 3
Индикация — цифровая с запоминанием результата измерения в течение, сек, не менее 20
цена единицы младшего разряда:
НВ
HRC
1 ед.
0,1 ед.
Рабочее напряжение питания прибора, В 7,5-9
Потребляемый ток, мА, не более 2
Габаритные размеры, мм, не более 140х60х25
Масса прибора с датчиком и батареей, кг, не более 0,2

Твердомер ультразвуковой импедансный УЗИТ-3 комплект поставки:

  • Измеритель твердости УЗИТ-3. 1 шт.
  • Насадка на датчик для работы на плоских поверхностях. 1 шт.
  • Опорное кольцо для цилиндрических поверхностей. 1 шт.
  • Батарея 6F22. 1 шт.
  • Руководство по эксплуатации РЭ 427113-002-20872624-00. 1 экз.
  • Методика поверки МП 05-261-01. 1 экз.
  • Футляр. 1 шт.

Твердомер ультразвуковой импедансный УЗИТ-3 принадлежности:

  • Струбцина к твердомеру УЗИТ-3 для измерения твердости тонких стальных листов (менее 3-4 мм)
  • Штатив к твердомеру УЗИТ-3 для контроля мелких деталей
  • Столик координатный с тисами к штативу для контроля мелких деталей
