Твердомер (дюрометр) ТВР-A Шора тип А с аналоговым индикатором
Загрузка...

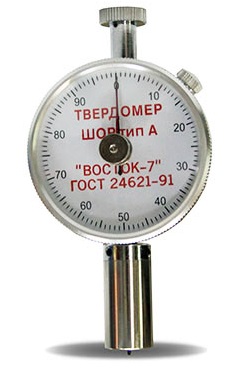

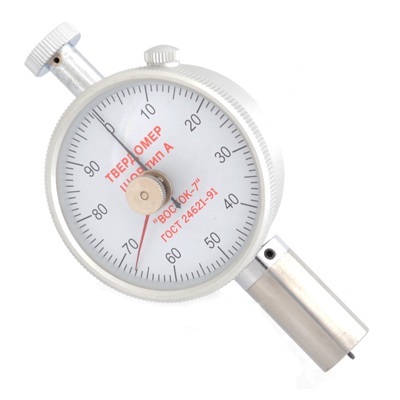

ТВР-A твердомер (дюрометр) Шора тип А с аналоговым индикатором
- Оснащён дополнительной стрелкой-фиксатором для измерения эластичности (обратной деформации) полимеров и для фиксации измеренного значения при мгновенных измерениях твёрдости.
- Корпус с удлинённой гильзой для повышенной точности измерений.
- Результат измерения сохраняется на циферблате до сброса в нулевое положение.
Для детального ознакомления со всеми возможностями твердомера рекомендуется скачать Паспорт из вкладки «Документация» — расположена правее от текущей вкладки «Описание».

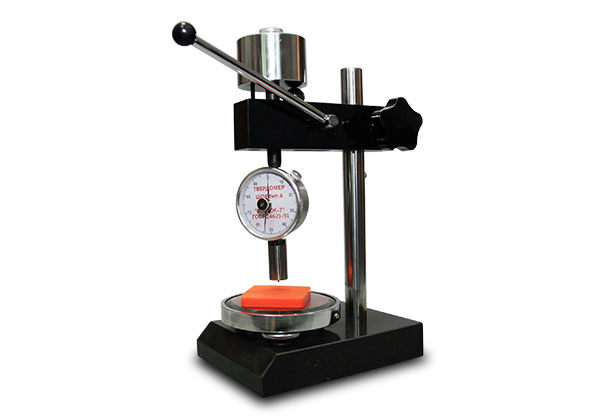

Твердомеры производства Восток-7 универсальны тем, что твердомер ручного типа можно закрепить в инструментальном штативе, преобразовав его в твердомер механического типа. Штатив можно приобрести позднее, если результаты измерения ручным способом не удовлетворяют Вашим требованиям к точности измерений.
ВАЖНО! Не начинайте измерять твёрдость изделия пока не проверите точность измерений твердомера на мере твёрдости. Для выбора мер нажмите вкладку «Доп. комплектация» — расположена правее от текущей вкладки «Описание».
Твердомер является средством измерения, предназначенным для измерения значений твёрдости низкомодульных материалов в единицах Шора методом вдавливания.
Твердомер (дюрометр) модель ТВР-А предназначен для измерения твёрдости по шкале Шора тип А резины в соответствии с ГОСТ 263-75 и мягких пластмасс в соответствии в ГОСТ 24621-91 (ISO 868-85), в т.ч. мягких полиуретанов: эластомера, ПВХ, силикона, продуктов из натурального каучука, неопрена, смолы, полиэстера, кожи, полиграфических валков и т.п. в соответствии со стандартами ГОСТ Р ИСО 7619-1-2009, DIN EN ISO 868, DIN 53505, ASTM D 2240, ISO 7619, NFT 51-174, BS903 Part. A 26.
ТВР-А является аналогом твердомера советских времён модели ТИР 2033.
При использовании штатива инструментального из дополнительной комплектации ТВР-А является механическим аналогом твердомера советских времён производства «Точприбор»: Прибор настольный ИТ 5078 для измерения твердости резины по Шору А.
|
МОДИФИКАЦИИ ТВР-А |
|
| Диапазон показаний при цене деления шкалы равной 1 (типы А и D) | 0 … 100 |
| Рабочий диапазон для измерения твёрдости по шкале Шора тип А (модель ТВР-А) | 10 … 90 HA |
| Погрешность, не более (шкалы А и D) | ±1 |
| Диапазон температур, °С:
· Рабочий диапазон при эксплуатации · При транспортировке и хранении |
+21 °С…+25 °С -20 °С…+45 °С |
| Относительная влажность воздуха | 30 %…80 % |
| Толщина контролируемого изделия, не менее: | 6 мм |
| Минимальное расстояние между:
· Соседними точками измерений (отпечатками) · Соседними точками измерений для пористых материалов · Центром точки измерения и краем поверхности изделия |
6 мм 15 мм 12 мм |
| Диаметр опорной поверхности твердомера | 16 мм |
| Минимально необходимый диаметр подготовленной поверхности для проведения измерений | 10 мм |
| Ресурс индентора – закалённого стального стержня Ø1,25 мм (минимальное кол-во измерений) | 100.000 |
| Вылет индентора от опорной поверхности прибора при нулевом показании | 2,5±0,01 мм |
| Усилие нагружения:
· Твердомер тип А
|
9,8 Н |
| Предварительная и предельная нагрузки
· Твердомер тип А · |
0,55 N … 8,064 N
|
| Масса твердомера
· В корпусе компакт · В корпусе универсал |
0,13 кг 0,19 кг |
| Габаритные размеры твердомера (В*Ш*Г) | 109*60*26 мм |
| Масса упаковочного футляра с твердомером | 0,3 кг |
| Габаритные размеры упаковочного футляра (В*Ш*Г) | 41*150*114 мм |
|
Наименование |
Кол-во, шт. |
| Твердомер (дюрометр) |
1 |

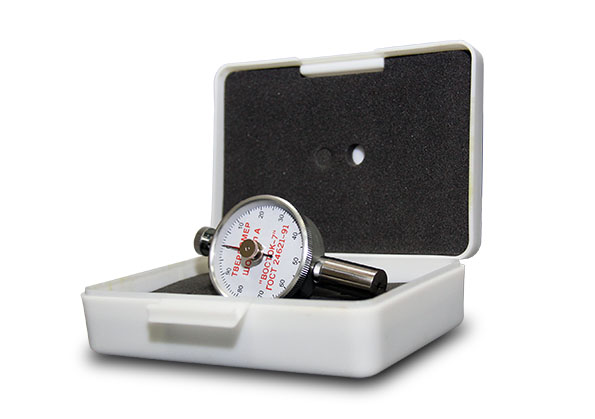

| Упаковочный футляр |
1 |
| Паспорт с отметкой о калибровке твердомера |
1 |
| Комплект мер твёрдости по шкале Шора (тип А) |
По заказу |
| Штатив испытательный для равномерного механического нагружения твердомера |
По заказу |
| Свидетельство о поверке | По заказу |
