Главная Товары Дефектоскопы Дефектоскопы ультразвуковые Ультразвуковой дефектоскоп А1220 MONOLITH

Ультразвуковой дефектоскоп А1220 MONOLITH предназначен для поиска инородных включений, пустот и трещин внутри изделий и конструкций из железобетона, камня, пластмасс и подобных им материалов при одностороннем доступе к объекту контроля, измерения толщины изделий из бетона, исследования внутренней структуры крупнозернистых материалов. Важным преимуществом прибора является возможность контроля без применения контактной жидкости, благодаря использованию в антенной решетке элементов с сухим точечным контактом. Предварительной подготовки поверхности не требуется, что значительно облегчает работу и ускоряет процесс контроля.

Одним из важных преимуществ прибора является то, что контроль проводится без применения контактной жидкости, благодаря использованию в качестве элементов антенной решетки (АР) преобразователей с сухим точечным контактом, и без особой предварительной подготовки поверхности, что значительно облегчает работу оператора и ускоряет процесс тестирования.

Назначение

  • Измерение толщины изделий из бетона.
  • Поиск инородных включений, полостей и трещин внутри изделий и конструкций из железобетона, камня и подобных им материалов при одностороннем доступе.
  • Исследование внутренней структуры крупнозернистых материалов.

Особенности дефектоскопа А1220 Monolith:

Дефектоскоп А1220 MONOLITH состоит из электронного блока с большим высококонтрастным цветным TFT дисплееми клавиатурой, и 24-х элементной матричной антенной решетки, работающей по принципу раздельно-совмещенного преобразователя. Элементы антенной решетки подпружинены, что позволяет работать на сильно шероховатых и неровных поверхностях.

Прибор обеспечивает различные формы представления результатов измерений на встроенном жидкокристаллическом дисплее:

  • В виде А-сканаТрадиционная форма отображения сигналов. Представление сигнала в виде А-скана удобно для измерения толщины контролируемого объекта, поиска и анализа дефектов на отдельно взятых участках объекта. При этом полностью цифровой тракт прибора обеспечивает представление сигналов, как в детектированной форме, так и в виде радиосигнала, что особенно важно для проведения анализа получаемых данных оператором. Это дает дополнительные возможности интерпретации полученных сигналов, а именно отличать полезные сигналы от шумов, отличать сигналы от различного типа отражателей.
  • В виде В-, С-, D- СкановПредставление результатов ультразвукового контроля в виде продольного и поперечного сечений объекта контроля, параллельного и перпендикулярного поверхности, на которую устанавливается антенная решетка. В-, С-, D- Сканы позволяют получить более полное представление о внутренней структуре объекта.



Характеристики  А1220 Monolith (МОНОЛИТ):

Параметр Значение
Диапазон устанавливаемых скоростей ультразвука 500 – 15 000 м/с
Диапазон устанавливаемых рабочих частот 25 – 250 кГц
Диапазон перестройки усиления приемника 0 – 100 дБ
Диапазон измерений временных интервалов 0 – 4 000 мкс
Пределы допускаемой абсолютной погрешности измерений временных интервалов Тизм ±(0,1+0,0001·Тизм) мкс
Диапазон измерений глубины залегания дефекта при скорости ультразвука 2500 м/с (бетон) 50 – 2 150 мм
Пределы допускаемой абсолютной погрешности измерений глубины залегания дефекта H при скорости ультразвука 2500 м/с (бетон) ±(0,1·H+5,0) мм
Питание аккумулятор
Номинальное значение напряжения питания 11,1 В
Время непрерывной работы прибора от аккумулятора 8 ч
Тип дисплея (разрешение) TFT (640 х 480)
Габаритные размеры электронного блока 260 х 157 х 43 мм
Масса электронного блока 800 г
Диапазон рабочих температур от –20 до +55°C
Габаритные размеры АР М2502 139 х 105 х 89 мм
Масса АР М2502 1,1 кг

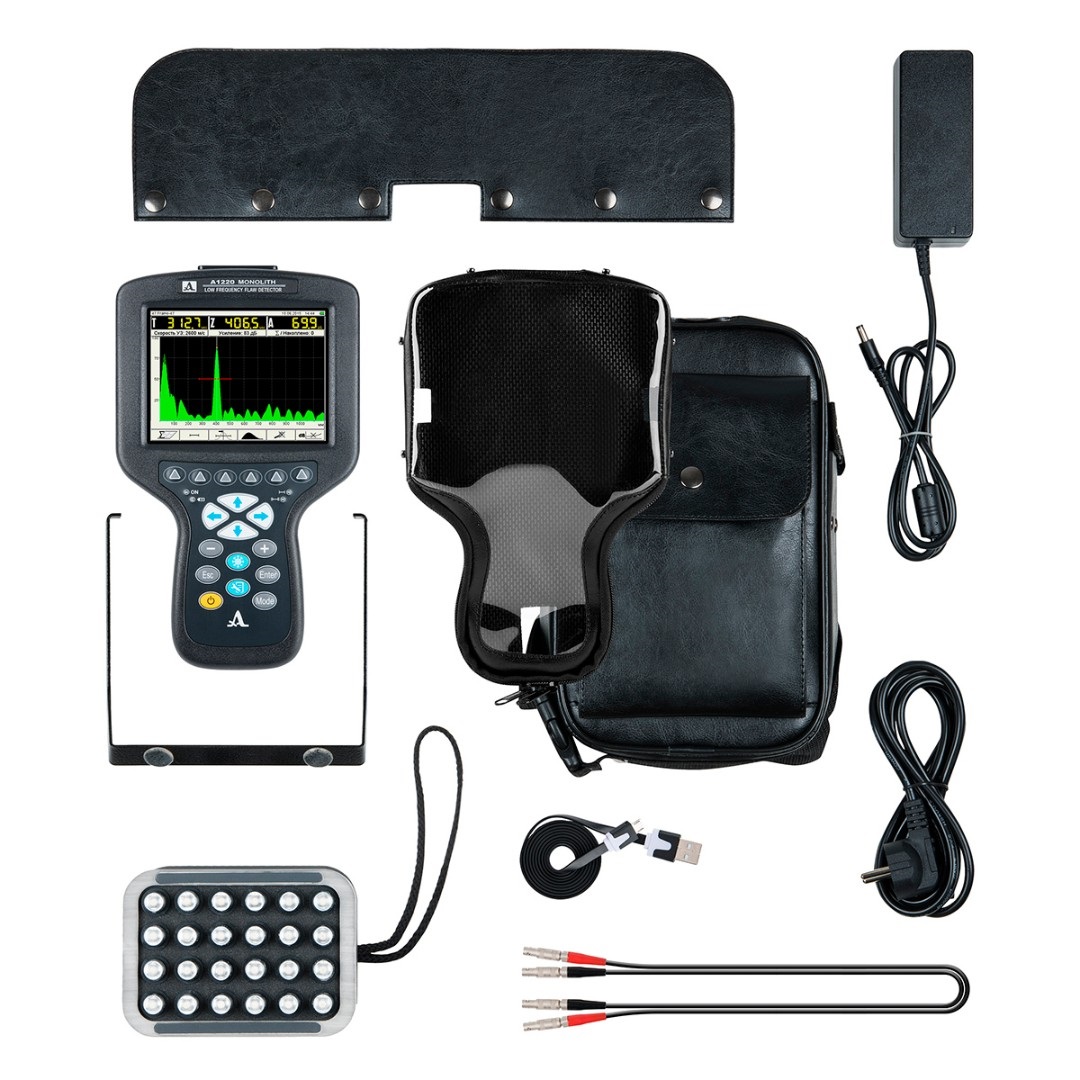

Комплект поставки А1220 Monolith (МОНОЛИТ):

Наименование
А1220 MONOLITH — электронный блок ультразвукового дефектоскопа со встроенным аккумулятором
Антенная решетка M2502 0.05A0R100Х60PS
Кабель LEMO-LEMO двойной 1,2 м
Кабель USB A — Micro B
Сетевой адаптер с кабелем 220 В — 15 В
Компакт-диск с документацией и ПО
Планшет D12
Чехол D12

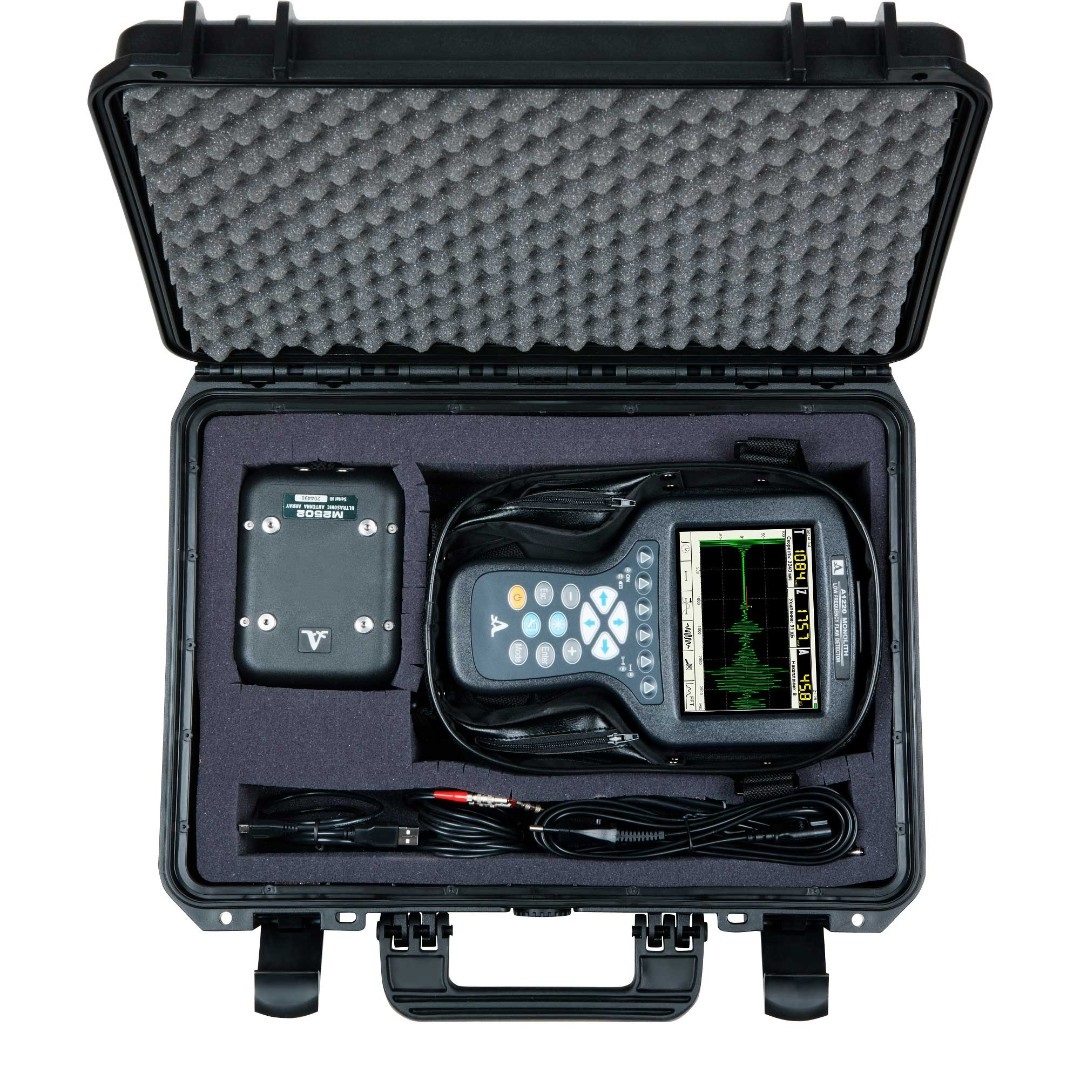

Жесткий кейс М20

Совместим с преобразователями:

  • Преобразователь S1802 0.05A0D2PS
  • Преобразователь S1803 0.1A0D2PL
  • Преобразователь S0208 0.1A0R20X20CL
  • Преобразователь S0206 0.05A0R20X20CL
  • Преобразователь S0205 0.025A0R20X20CL
  • Антенная решетка М2103 0.1A0D60PL
  • Антенная решетка М2502 0.05A0R100X60PS
